四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)

来源:wenku7.com  资料编号:WK719113 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719113
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

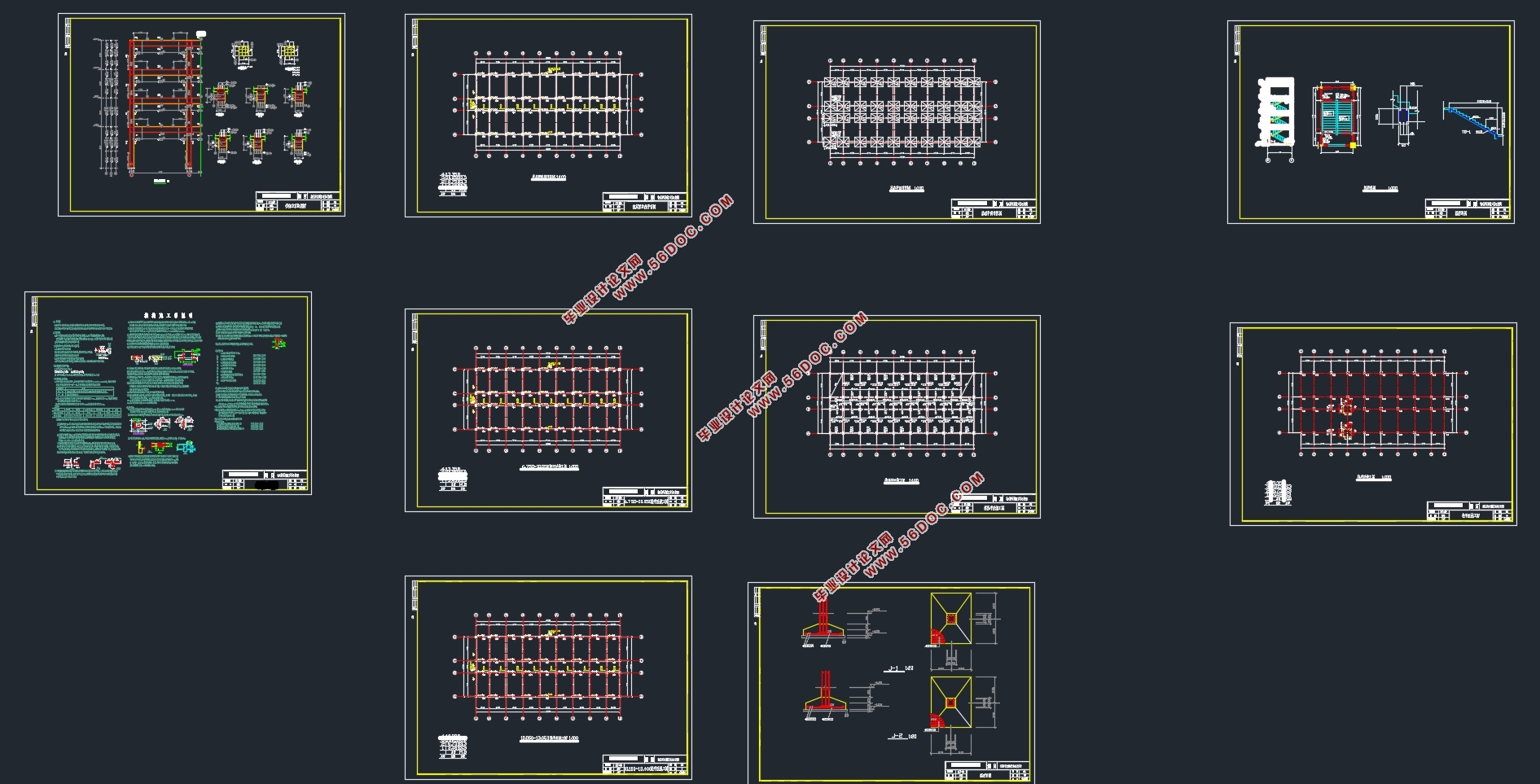

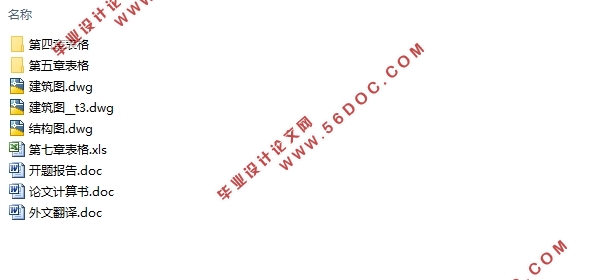

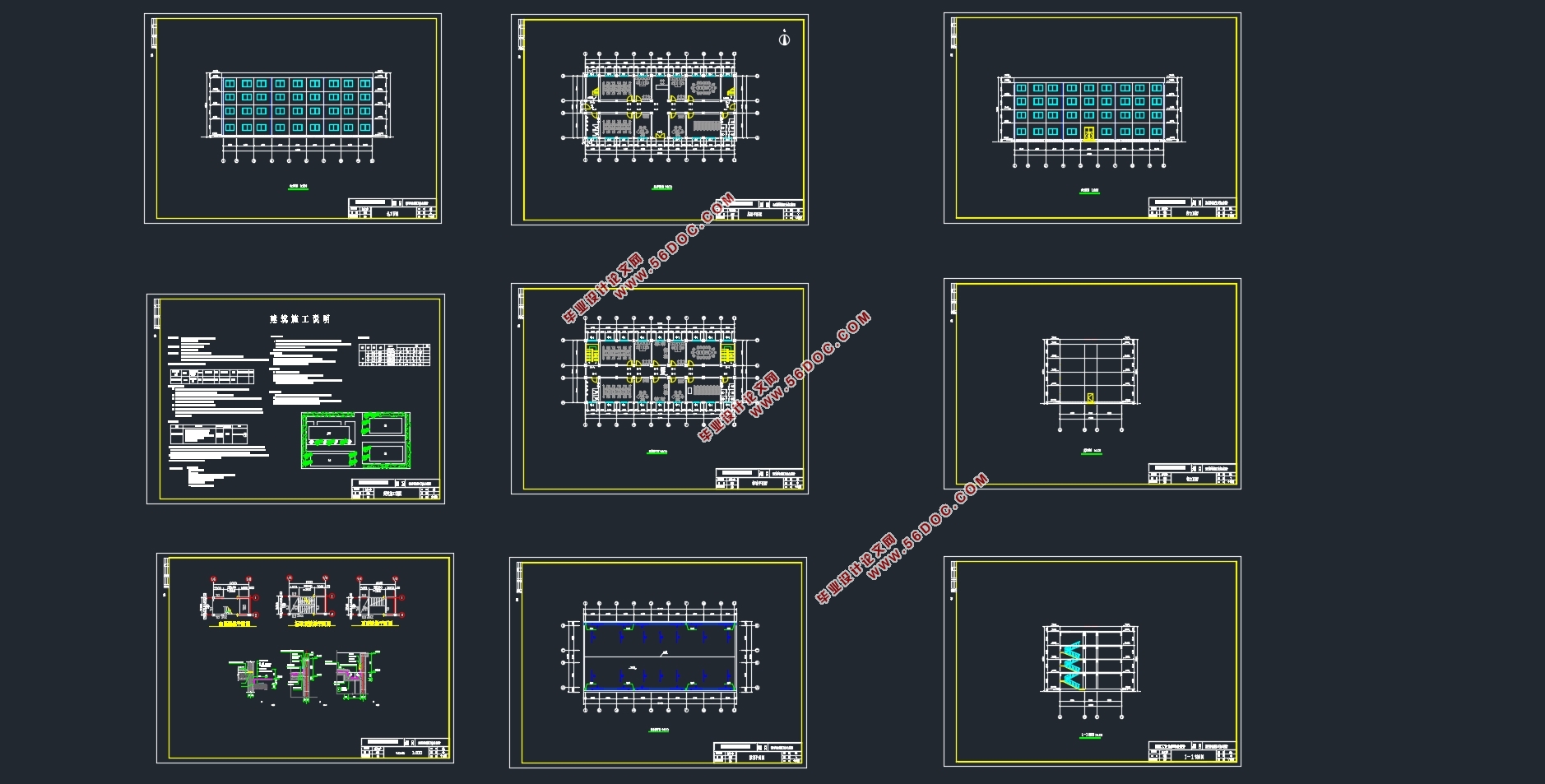

四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)(开题报告,外文翻译,论文计算书9000字,建筑图8张,结构图9张)
1、工程概况

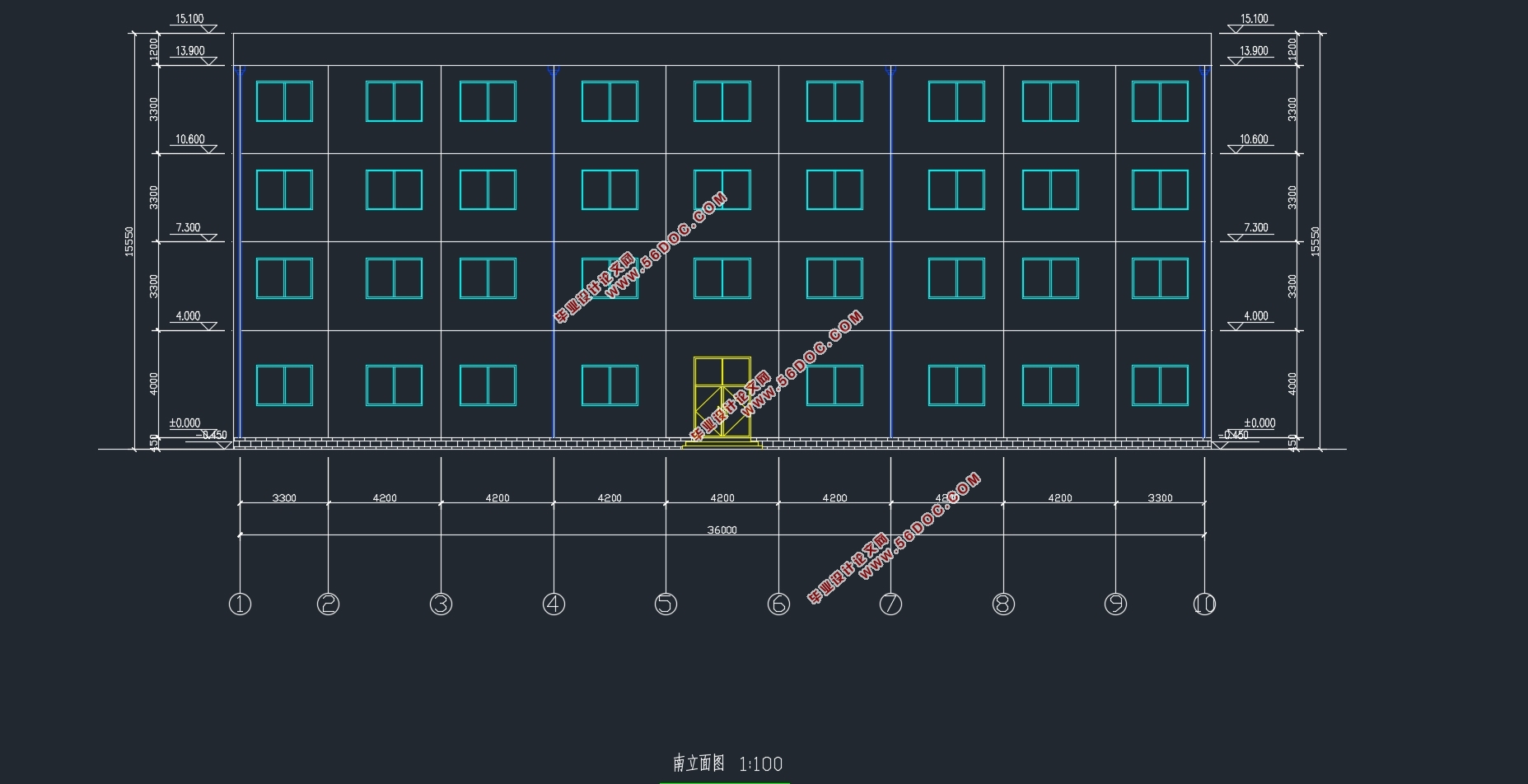

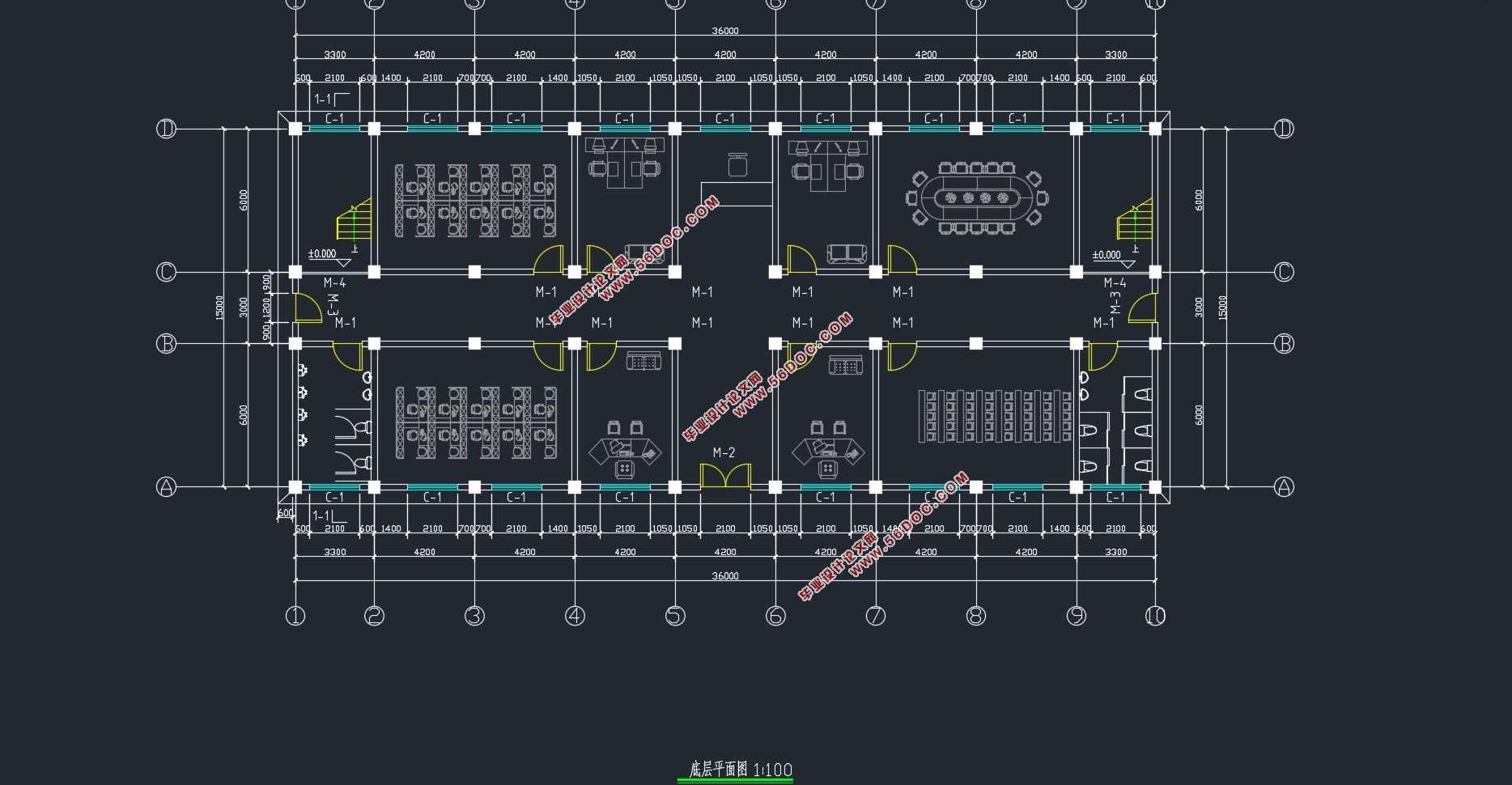

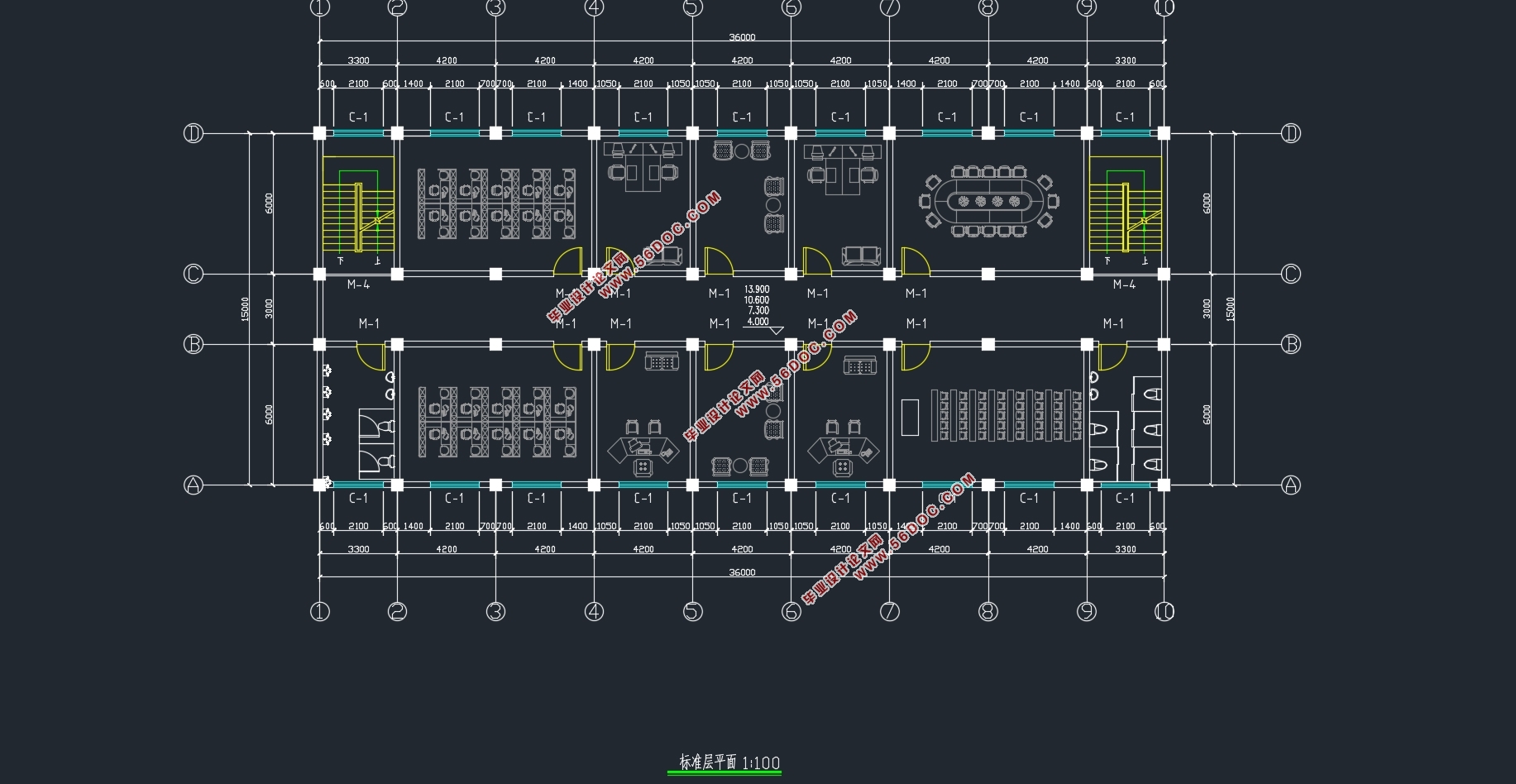

本毕业设计题目为实际工程应用课题。本工程位于江苏省徐州市,为办公楼。实际工程的建筑层数为4层,建筑平面长宽约36m×15m,底层层高4.0m,其它层3.3m。结构形式为3跨框架结构。具体条件如下:
(1)气象资料
基本风压值:0.35kN/m2
基本雪压:0.35kN/m2
(2)工程地质资料
     a、本工程场地较平坦,废弃建筑已拆除,场地平整后室外绝对标高16.8m。
     b、根据地质钻探,该场地天然地面下厚0.8m~1.2m为杂填土,其下为粘土层,黄褐色、可塑,厚8m,承载力标准值fk=200 kPa,压缩模量7.4MPa,下面为岩层。
     c、建议以粘土层作为持力层,采用浅基础。
     d、地下水位在天然地面下2.5米处,无侵蚀性。
(3)楼面活荷载按
    《建筑结构荷载规范》(GB50009-2012)采用
(4)筑场地类别:Ⅰ类。
2.抗震设防烈度:7度(基本地震加速度为 0.10 g),设计地震分组为第二组。
3.荷载资料:
(1)办公室楼面活载,查《建筑结构荷载规范》(GB50009—2012),确定楼面活载标准值为 。
(2)不上人屋面:活载标准值为 。
(3)屋面构造:
保护层:20mm厚1:2.5或M15水泥砂浆,表面应抹平压光,并设分隔缝,分隔面积宜为1 。
隔离层:200G/M2聚酯无纺布。
防水层:1.2厚合成高分子防水卷材两道。
找平层:20mm厚1:2.5水泥砂浆。
保温层:75厚挤塑板。
找坡层:膨胀珍珠岩,坡度宜为3%,最薄处不得小于30mm。
(4)楼面构造:
     水泥楼面:10厚1:2水泥砂浆面层压实抹光,15厚1:3水泥砂浆找平层,现浇钢筋混凝土楼板面,12厚纸筋石灰粉平顶。
(5)围护墙:
内外墙均采用240厚粘土空心砖(容重2.36 ),双面粉刷(容重3.6 )。每开间采用2200*1800通长塑钢窗。

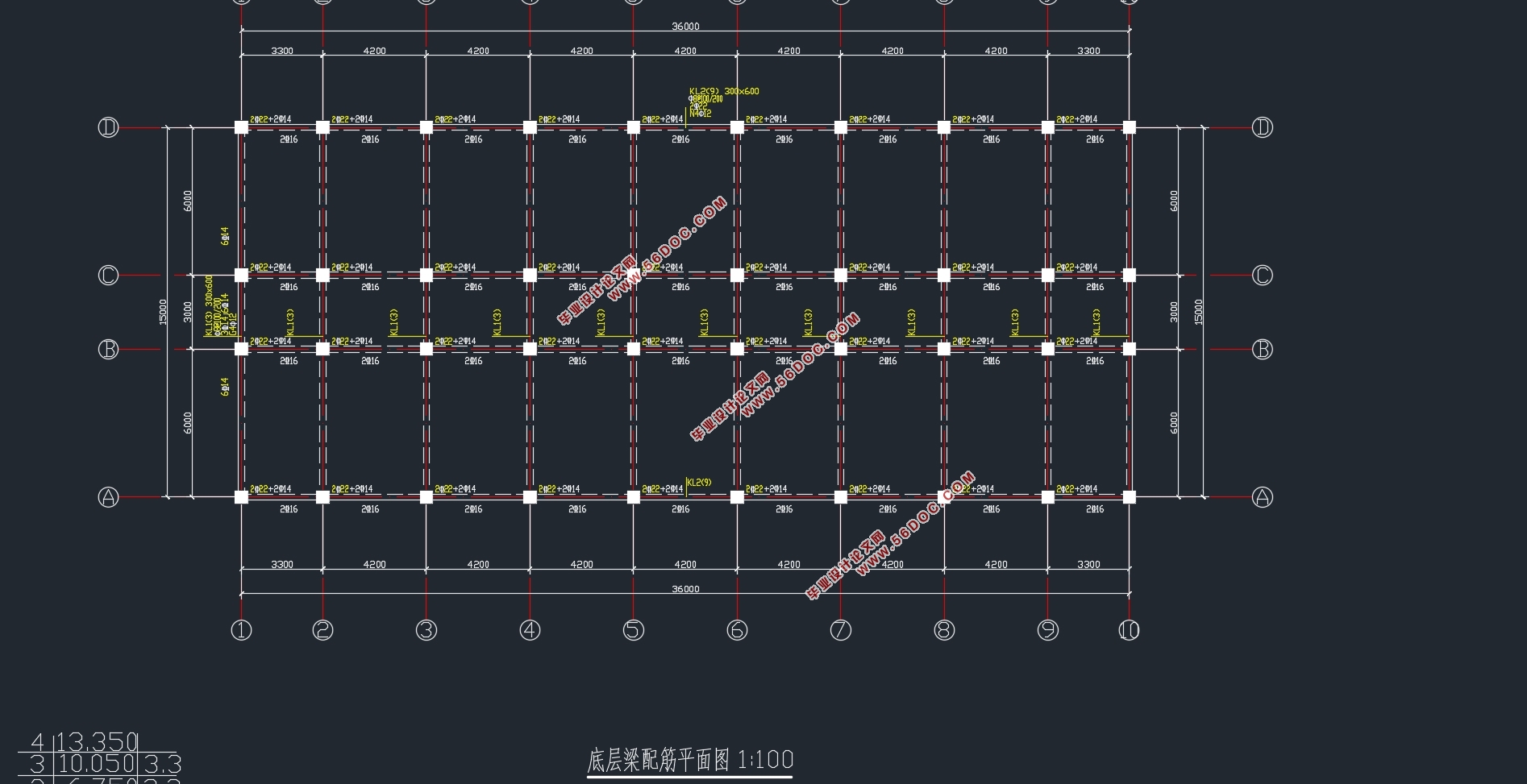

    (6)本工程采用全现浇框架结构,由于开间较小,在楼面不设次梁。



四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)
四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)
四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)
四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)
四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)
四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)
四层2160平米三跨框架结构徐州某科技园办公楼设计(含建筑图结构图)


第一章 结构选型与布置    3
第二章 确定结构简图    4
2.1确定计算简图    4
2.1.1选择承重方案    4
2.1.2 梁柱截面尺寸估算    5
2.1.3 结构计算简图    5
2.2荷载计算    6
2.2.1屋面横梁竖向线荷载标准值    6
2. 2.2楼面横梁竖向线荷载标准值    7
2.2.3屋面框架节点集中荷载标准值:    7
2.2.4楼面框架节点集中荷载标准值:    8
2.2.6地震作用    10
第三章 框架内力计算    14
3.1 恒载作用下的框架内力    14
3.1.1弯矩分配系数    14
3.1.2 杆件固端弯矩    17
3.1.3节点不平衡弯矩    18
3.2 活载作用下的框架内力    22
3.3 风荷载作用下框架的内力计算    42
3.4 地震作用下横向框架的内力计算    47
第四章 框架内力组合    48
第五章 框架梁柱截面设计    54
第六章 楼梯结构设计计算    65
6.1 梯段板计算    66
6.1.2 内力计算    67
6.1.3 配筋计算    67
6.2 休息平台板计算    67
6.3 梯段梁TL1计算    68
第七章 现浇楼面板设计    70
7.1 跨中最大弯矩    70
7.2 求支座中点最大弯矩    71
7.3 A区格    72
7.4 D区格    73
第八章 基础设计    75
8.1 荷载计算    75
8.2基础结构设计    79
结 语    82
致 谢    83
参考文献    84
