五层3370平米扬州市某科技园办公楼设计(含施工组织,建筑图结构图)

来源:wenku7.com  资料编号:WK719107 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719107
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

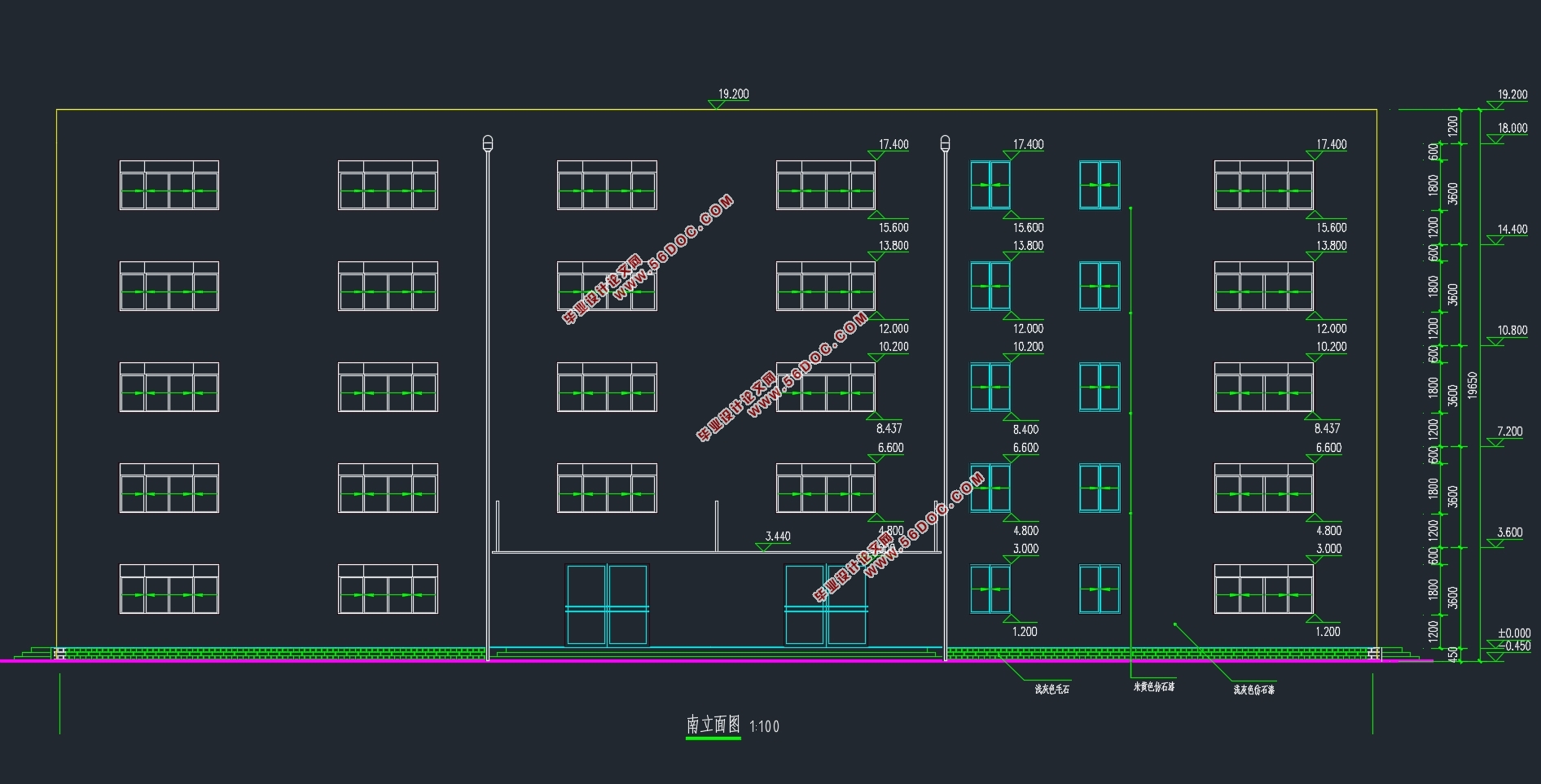

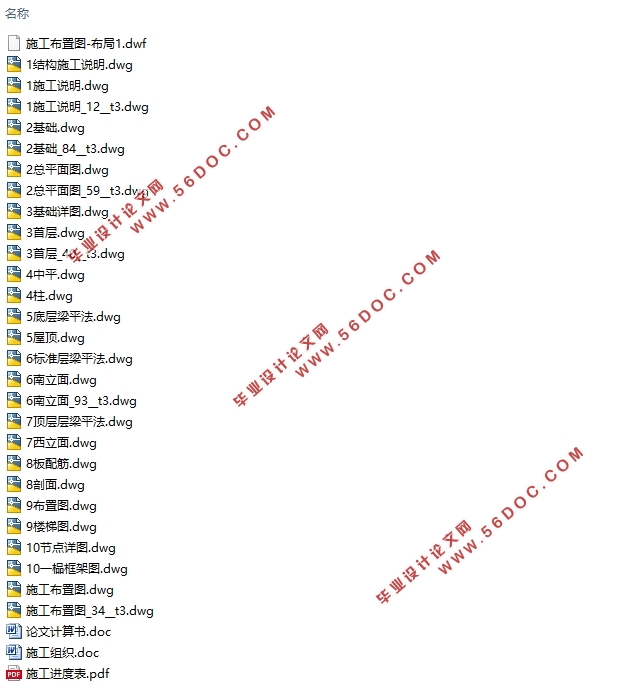

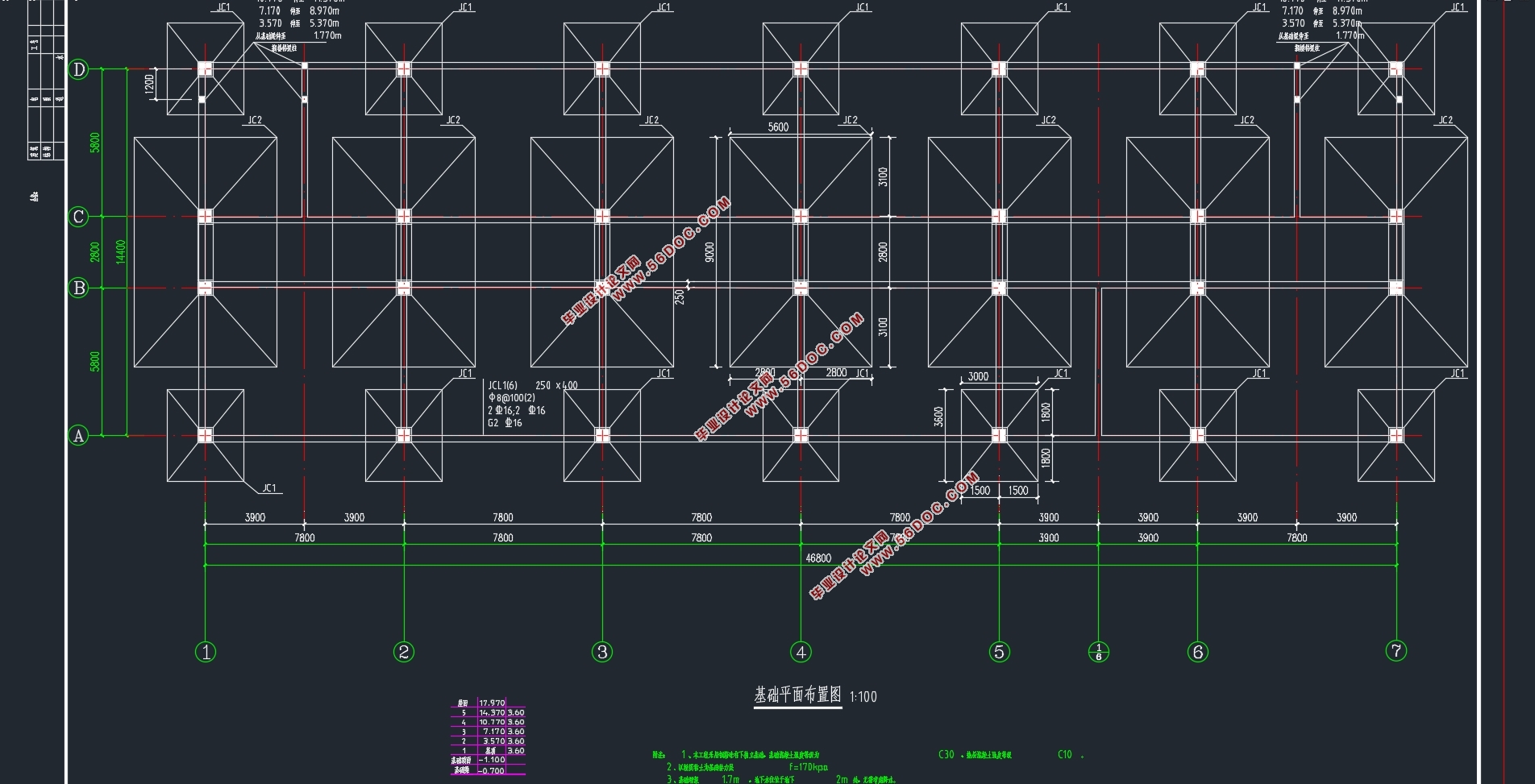

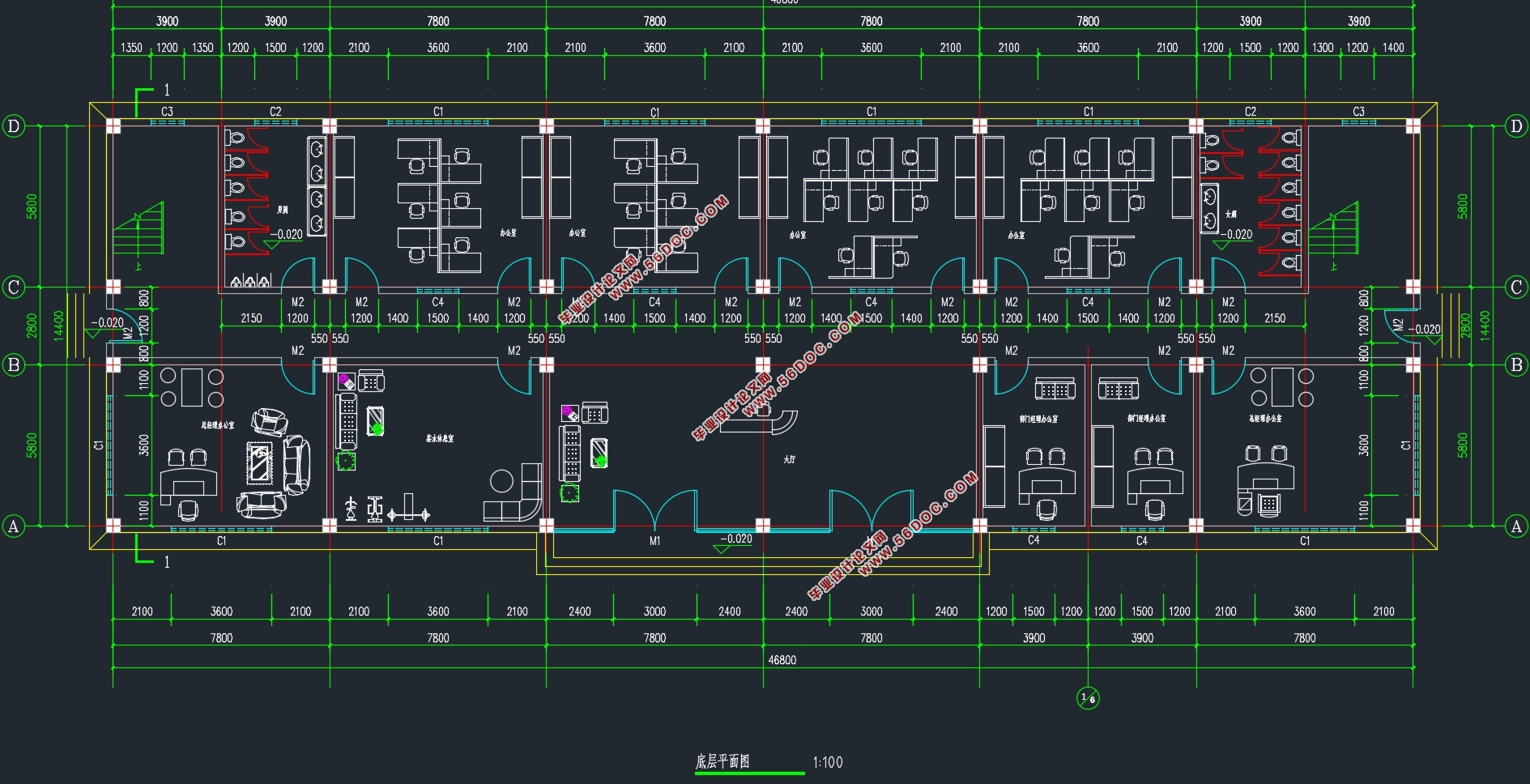

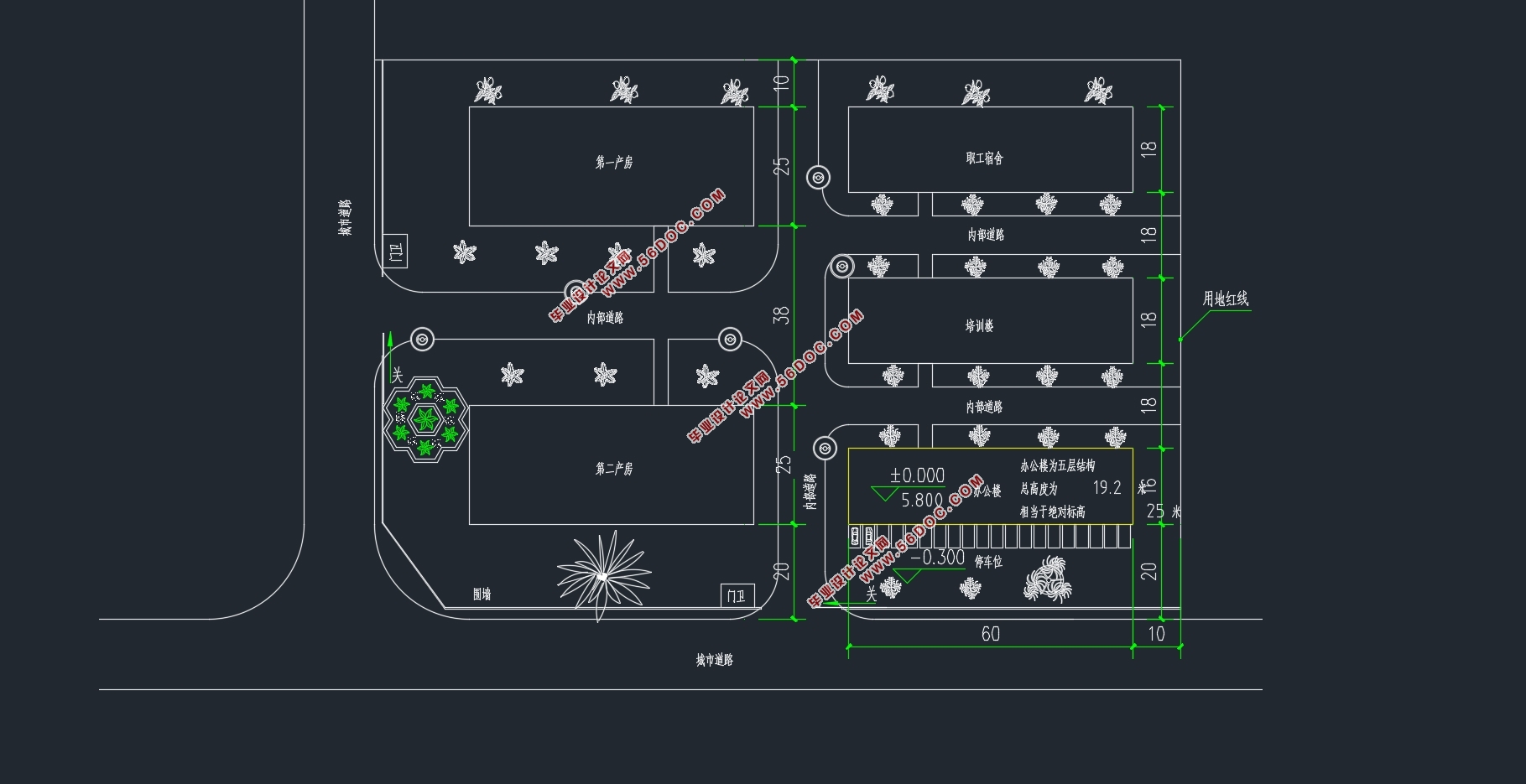

五层3370平米扬州市某科技园办公楼设计(含施工组织,建筑图结构图)(论文计算书19000字,施工组织17000字,施工进度表,建筑图9张,结构图9张,施工布置图)
摘要
本毕业设计题目是扬州市某科技园办公楼设计,结构体系为五层钢筋混凝土框架结构,柱网横向尺寸5.8,2.8,5.8m,纵向尺寸7×7.8m,层高3.6m,建筑面积为3370平方米。
本设计计算书内容主要包括:构件尺寸的初步确定、框架的计算简图、荷载计算、框架在水平及竖向荷载作用下的内力分析、内力组合、梁柱截面设计、板设计、楼梯设计及基础设计。其中地震作用采用底部剪力法确定,水平荷载作用下的内力采用D值法计算,竖向荷载作用下的内力采用迭代法计算。内力组合考虑无地震作用效应组合和有地震作用效应组合两种情况。由于此框架属于三级框架,所以没有进行节点抗震设计,但是在梁柱截面设计时采用了“强柱弱梁”的设计原则。楼梯采用板式楼梯。基础采用柱下独立基础。
在设计过程中采用电算对手算结果进行校核,及时发现设计中的错误以及与电算不同的部分,找出原因。
 关键词:框架结构,内力组合,截面设计,柱下独立基础
Abstract
The theme of this graduation design is a five-story office in Yangzhou city,the structure system is a five stories reinforced concrete framework, the transverse dimension of column grid is 5.8,2.8.5.8m, the longitudinal dimension of column grid is 7×7.8m, the height of floor is 3.6m,the total building area is 3370 sq.m.
The content of this design calculation include: defining magnitude of frame members and calculated sketch of frame, counting loads,calculated internal force of section underlying horizontal and vertical loads, combining internal force, designing section of beams and columns and plate and staircase, and design of the foundation. Horizontal earthquake load is calculated by equivalent base shear method, internal force is calculated underlying horizontal loads by D value method,internal force is calculated underlying vertical loads by iterative method. Earthquake is and not is considered in Combination of internal force. For this frame belonging to third class frame, not counting intersection of beams and columns, but this design obeys the design philosophy of “strong column and weak beam”. Staircase is plate-type. The foundation is single foundation under column.
Hand computation is checked by computer in the course of counting, aiming to finding error and analyzing reason.
Key words:Frame structure, Combination of internal force, Section design, single foundation under column

1.1建筑设计概况
1.1.1工程名称:扬州市某科技园办公楼
1.1.2建设地点:扬州
1.1.3设计详细说明
(1)、设计规模:总建筑面积:3370m2;
(2)工程地质条件:
       地基取粉质粘土层承载力设计值取170KPa
1.2建筑主要技术经济指标
根据要求及地形状况,本建筑设计为科技园办公楼,建筑面积为3370平方米。各层高3.6m,主体为五层。建筑总长为46.8m,总宽为14.4m。
1.3建筑内容
1.3.1 平面功能分析
本建筑设计中间设有走廊,两侧均有采光及兼作通风的窗,满足办公的通行要求及疏散要求;办公楼底层设有三个出入口,主体内各层都设有两楼梯,各有单独的入口,具体尺寸及做法详见建筑施工图,这也满足了疏散的入口要求。
1.3.2 房间布置
本办公楼楼设有门厅、标准办公楼房、等辅助用房。内部布局合理;外观造型新颖、美观、与周围环境协调;遵循“技术与经济相结合”的原则。
1.3.3 安全设施
(1)、疏散要求方面:最远端房间的门距离楼梯距离为10.8m;两个楼梯至少可以并列通过三个人,合乎建筑规范要求。
(2)、防火要求方面,在各个楼道内均设有消防栓。
1.3.4 墙面构造处理
(1)、内外纵横墙为240mm厚,卫生间的标高比室内标高低20mm。
(2)、防潮处理:墙身水平防潮处理,在标高为-0.060m处铺设3%防水剂的细石混凝土厚50mm;垂直防潮处理,在所有外墙壁窗台标高以下采用防水砂浆。
1.3.5 门窗选用
所有的通往房间的门均采用普通的实木门,进大厅的正门采用大玻璃铝合金门,另一个侧门则采用平开铝合金门;窗户除厕所高窗采用无亮子平开铝合金窗外,其余均采用铝合金推拉窗,具体的构造做法详见建筑施工图内的门窗表。


五层3370平米扬州市某科技园办公楼设计(含施工组织,建筑图结构图)
五层3370平米扬州市某科技园办公楼设计(含施工组织,建筑图结构图)
五层3370平米扬州市某科技园办公楼设计(含施工组织,建筑图结构图)
五层3370平米扬州市某科技园办公楼设计(含施工组织,建筑图结构图)
五层3370平米扬州市某科技园办公楼设计(含施工组织,建筑图结构图)


目录
第一章   建筑设计说明书    1
1.1建筑设计概况    1
1.2建筑主要技术经济指标    1
1.3建筑内容    1
第二章   确定计算简图    3
2.1确定计算简图    3
2.2梁、柱截面尺寸    3
2.3材料强度等级    4
2.4荷载计算    5
第三章   框架内力计算    15
3.1恒载作用下的框架内力    15
3.2活载作用下的框架内力    23
3.3风载作用下的位移、内力计算    29
3.4地震作用下横向框架的内力计算    33
第四章   框架内力组合    44
4.1荷载组合    44
4.2控制截面及最不利内力    45
4.3弯矩调幅    46
第五章   框架梁柱截面设计    57
第六章   楼梯结构计算设计    76
6.1梯段板计算    76
6.2休息平台板计算    77
6.3梯段梁TL1计算    78
第七章   现浇楼面板设计    80
7.1荷载计算    80
7.2配筋计算    83
7.3次梁配筋计算    83
第八章   基础设计    85
8.1荷载计算    85
8.2确定基础底面积    86
8.3抗震验算    88
8.4地基变形验算    89
8.5基础结构设计    91
第九章   分析软件结果与手算结果比较    92
9.1计算结构误差分析    99

施工组织
目录
第一章   工程概况    1
1.1工程名称    1
1.2项目概况    1
1.3施工条件    2
第二章   施工方案及施工方法    3
2.1施工总流向    3
2.2施工方法    3
    2.2.1测量放线    3
    2.2.2排水方案    4
    2.2.3基础工程    4
    2.2.4地梁工程    5
    2.2.5脚手架搭设    6
    2.2.6主体结构施工    9
    2.2.7砌体工程    18
    2.2.8屋面工程    20
    2.2.9装饰工程    21
第三章   施工进度表    28
第四章   资源需求计划    29
第五章   施工准备工作计划    31
5.1技术准备    31
5.2施工现场准备    31
5.3资源准备    31
第六章   施工现场总平面布置图    33
第七章   施工技术措施    34
7.1质量措施    34
    7.1.1钢筋工程质量措施    34
    7.1.2砼工程质量措施    34
    7.1.3模板工程质量措施    34
7.2安全用电和用电防火措施    35
    7.2.1安全用电措施    35
    7.2.2防火措施    35
7.3季节施工措施    35
    7.3.1雨季施工措施    35
    7.3.2夏季施工措施    36
