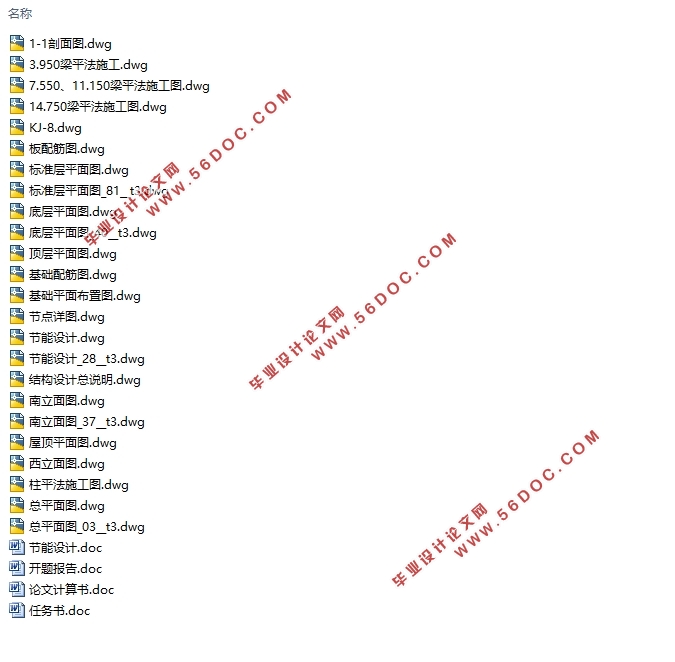

四层3000平米南京某科技园办公楼设计(含建筑图结构图)(任务书,开题报告,论文计算书18000字,节能设计书1400字,建筑图9张,结构图8张,节能设计图1张)
摘要
本工程根据土木工程专业的设计任务书， 进行设计。工程名称为。南京某科技园A区4号办公楼设计，建筑占地 692 m 2 ，建筑面积 3100 m 2 。 在此设计书中， 本工程采用框架结构，主体四层，在此设计书中，我详尽介绍了我设计的办公楼的细节。此设计书包括：建筑设计，结构设计计算，基础设计计算，楼梯设计计算和楼板 设计计算。 建筑设计部分包括：整体布局、平面布置、功能分区、交通布置等。结构设计计算是本书的最重要的部份，它主要由三个部份所组成：第一部分，设计资料；第二部分，框架结构设计；第三部分，基础设计和结论。在计算方法上，对于水平地震作用采用底部剪力法；对于竖向荷载采用分层法。基础设计部分，由于层数较少、地质条件较好，所以采用了柱下独立扩展基础。
关键词:地震；框架结构；二次弯矩分配法；荷载内力组合；截面设计；办公楼。
Abstract
The project according to the design task book for civil engineering, design.Project name. Design of the office building No. 4 Nanjing science and Technology Park A District, the building covers an area of 692 square meters,construction area of 3100 square meters. In the design of the book, the framestructure is applied in this project, four storey main, in the design of the book, Iintroduced my design details of office building. This book includes:architectural design, structure design, foundation design calculation, design and calculation and the floor staircase design. Architecture design includes:the overall layout, layout, function zoning, transportation arrangement etc..The structure design and calculation is the most important part of this book, it mainly consists of three parts: the first part, the design data; the second part,frame structure design; the third part, based on the design and conclusions. In the calculation method, the horizontal earthquake action the bottom shear method for vertical load using hierarchical method. Some of the basic design,because the number is small, the geological condition is good, so the spread foundation under column independent. Keywords: frame structure seismic design.
Keywords: earthquake; frame structure; the two bending moment distribution method; load combination of internal forces; section design; office building.

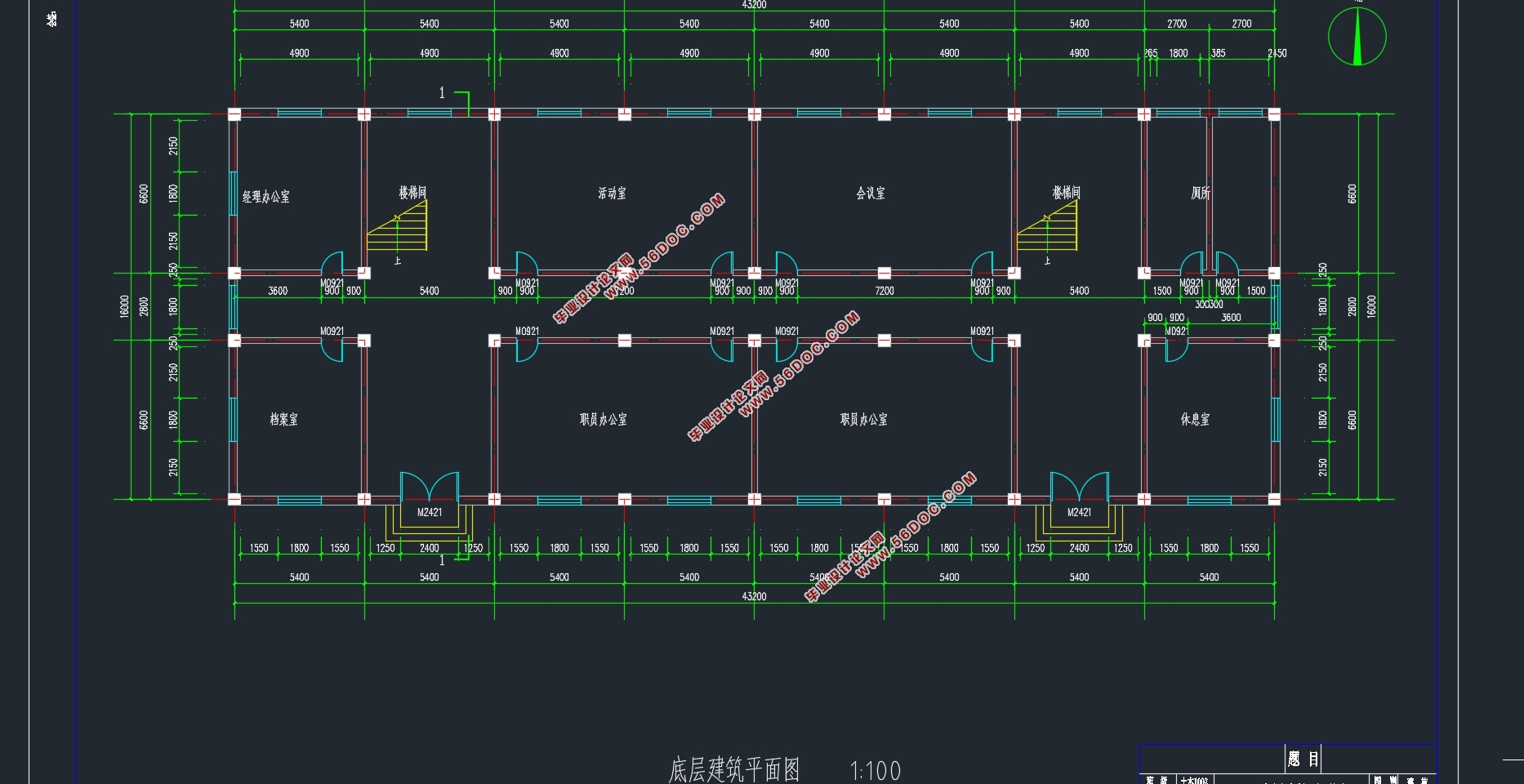

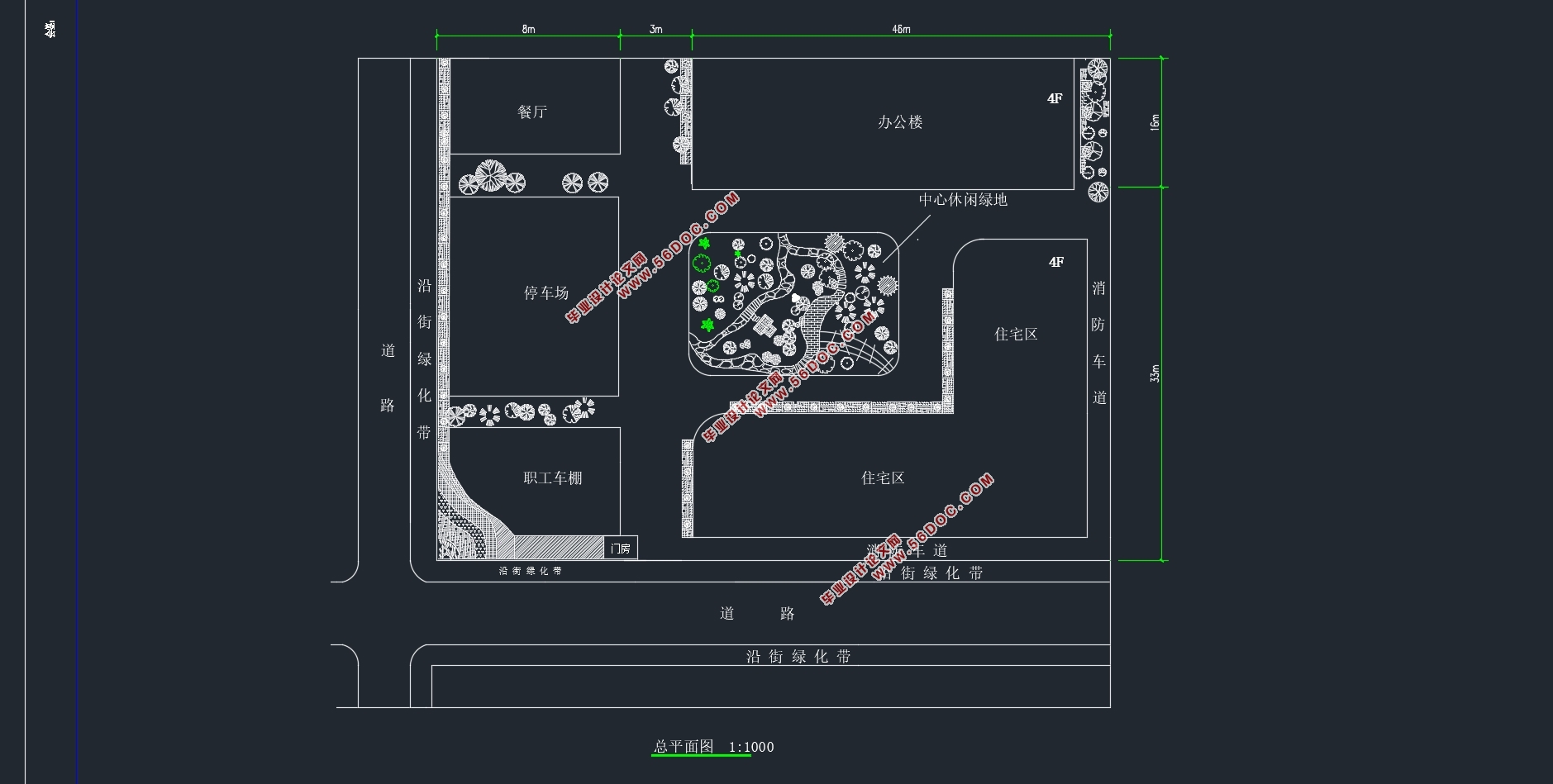

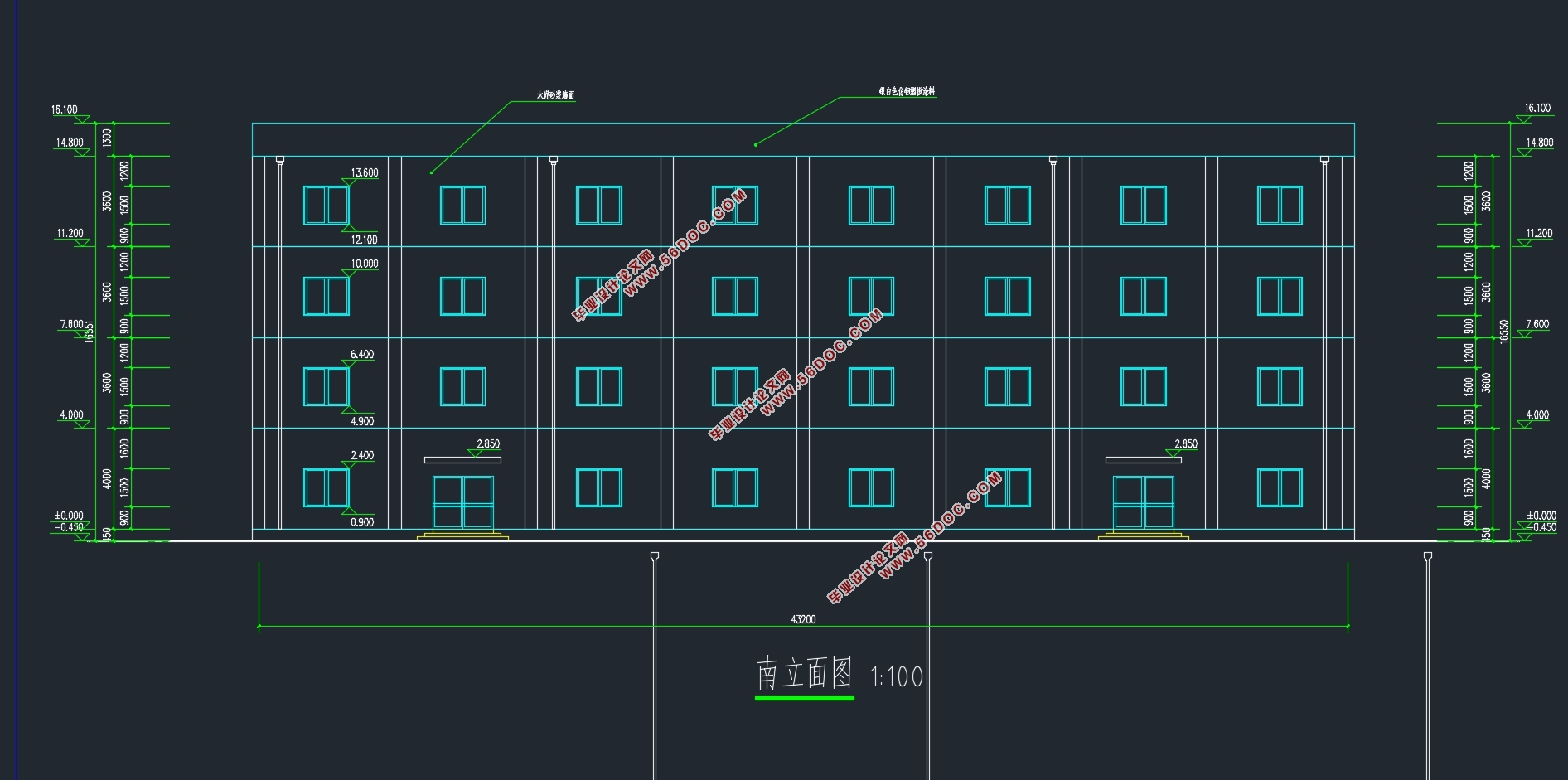

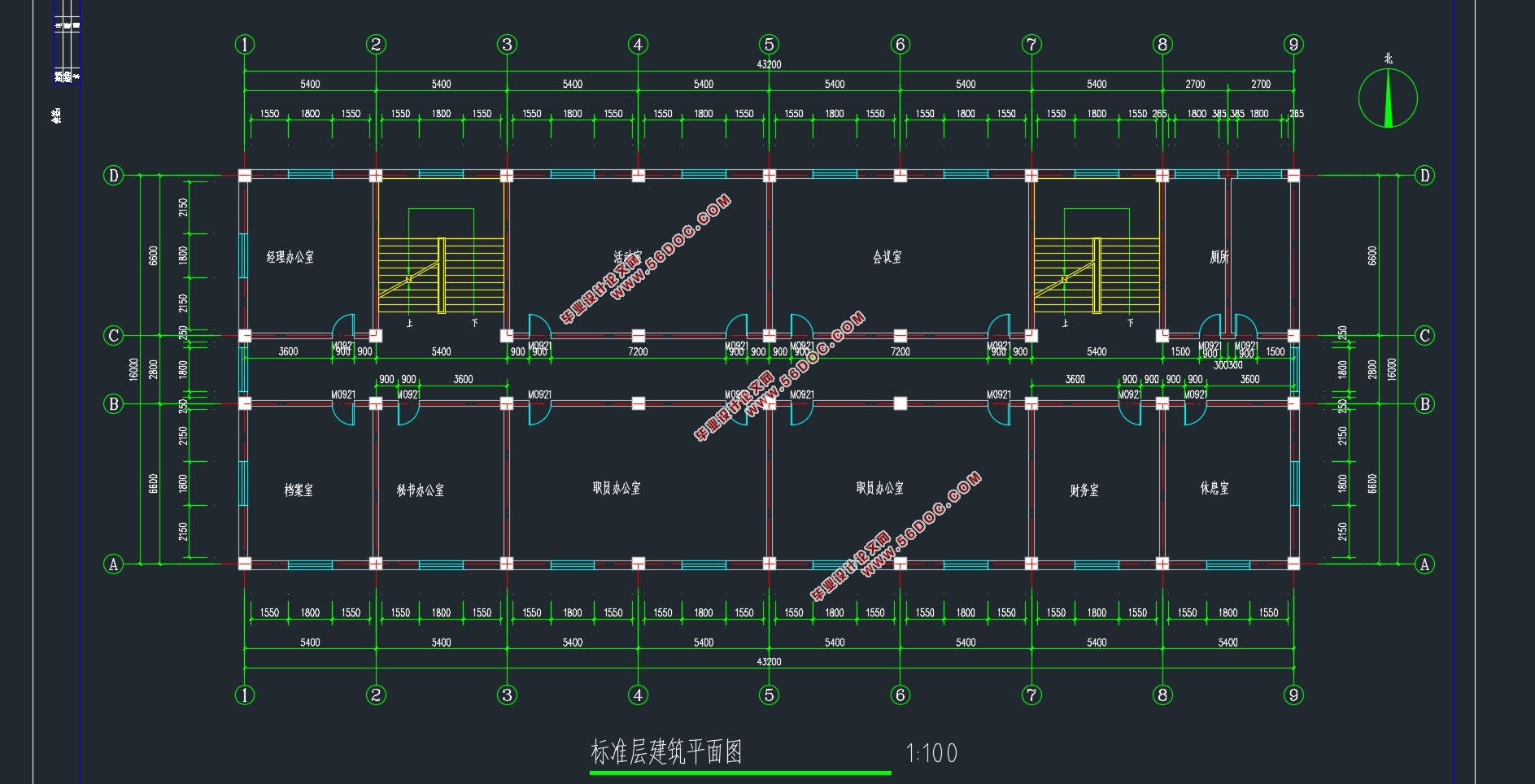

本工程位于江苏省南京市，为办公楼。实际工程的建筑层数为4层，建筑平面长宽约43.2m×16m，底层层高4.0m，其它层3.6m，室内外高差0.45m。结构形式为3跨框架结构。建筑结构安全等级为二级，设计使用年限为50年；建筑场地类别为Ⅰ类，地基基础设计等级为丙级；抗震设防烈度为7度(基本地震加速度为 0.10 g)，设计地震分组为第一组。
其它条件如下：
1. 气象资料
（1）基本风压值： W0 = 0.40 kN/m2
（2）基本雪压值： S0 = 0.65 kN/m2
2. 水文地质资料
拟建场地内地势平坦，场地平整后绝对高程为25.4m，室内设计标高相当于绝对标高26.0m，地下水位在绝对标高24.5m以下，对混凝土无侵蚀性。地层结构及各层物理力学性能如下：
I层约0.4m厚：杂填土，杂色，松散，可塑，夹较多的碎砖石
II层约1.3m厚：粉质粘土，砖红色，软塑，较均匀，但物理力学性质较差，fk=120kPa
III层约4.7～8m厚：细砂，黄色，中密～密实，饱和，fk=260kPa
IV层约2.1m厚：粉质粘土，黄褐色，可塑，饱和，较均匀，fk=210kPa
V层约5.2m厚：细砂，黄色，密实，饱和，场地内分布均匀，且物理力学性质较好，fk=260kPa
VI层3.6m厚：细砂～中砂，灰黄～灰色，中密～密实，饱和，fk=270kPa
VII层2.5m厚：粘土，灰绿～灰褐色，可塑，丰富的高岭土，fk=280kPa
VIII层未钻透：粘土，黄褐色～黄色，硬塑，高岭土，fk=320kPa
3. 荷载资料
（1）办公楼楼面活载，查《建筑结构荷载规范》(GB 50009–2010)，确定楼面活载标准值为2 kN/m2；
（2）不上人屋面：活载标准值为0.7 kN/m2；
（3）屋面构造：35厚490×490的C30预制钢筋混凝土架空板、防水层、20厚1:3水泥砂浆找平层，现浇钢筋混凝土屋面板、12厚纸筋石灰粉平顶
（4）楼面构造：水泥楼面：10厚1:2水泥砂浆面层压实抹光、15厚1:3水泥砂浆找平层、现浇钢筋混凝土楼面板、12厚纸筋石灰粉平顶；
（5）围护墙：围护墙采用200厚非承重空心砖（190×190×90,容重3.6 kN/m2），M5混合砂浆砌筑，双面粉刷 (容重3.6 kN/m2) ，每开间采用3300×2100（b×h）通长塑钢窗。
本工程采用全现浇框架结构，由于开间较小，双向板的跨度超过经济跨度不多，同时考虑使用要求，在楼面不设次梁。
目 录
第一章 结构选型与布置 1
第二章 确定计算简图 2
2.1确定计算简图 2
2.2梁、柱截面尺寸 2
2.3材料强度等级 3
2.4荷载计算 3
第三章 框架内力计算 10
3.1恒载作用下的框架内力 10
3.2活载作用下的框架内力 20
3.3风荷载作用下的位移、内力计算 39
3.4地震作用下横向框架的内力计算 42
第四章 框架内力组合 52
第五章 框架梁柱截面设计 62
第六章 楼体结构计算设计 74
6.1梯段板计算 74
6.2休息平台板计算 75
6.3梯段梁TL1计算 76
第七章 现浇楼面板计算 77
7.1跨中最大弯矩 77
7.2求支座中点最大弯矩 78
7.3 A区格 79
7.4 E区格 80
第八章 基础设计 82
8.1荷载计算 82
8.2确定基础底面积 83
8.3基础结构设计（混凝土选用C20） 86
参考文献 98
|
