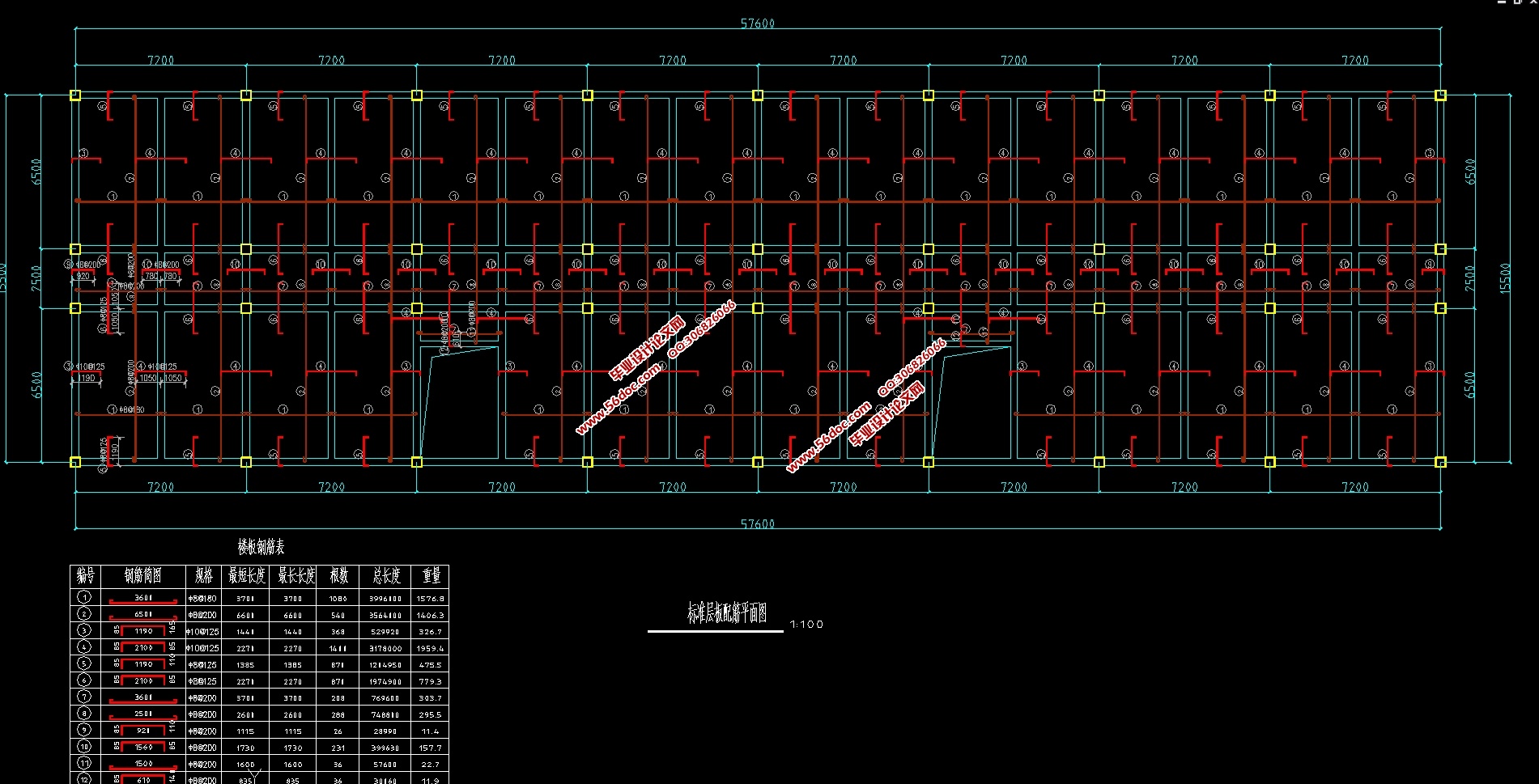

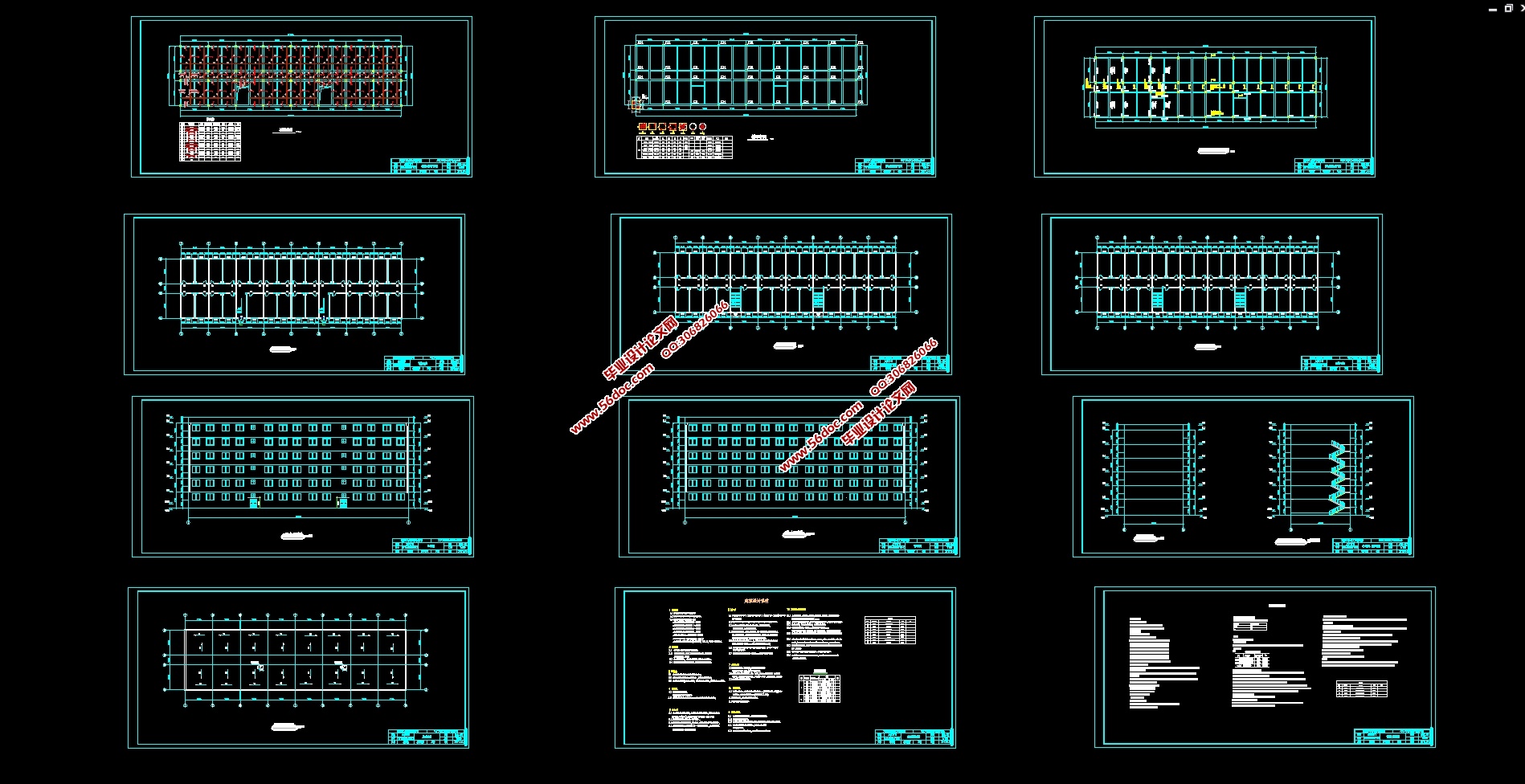

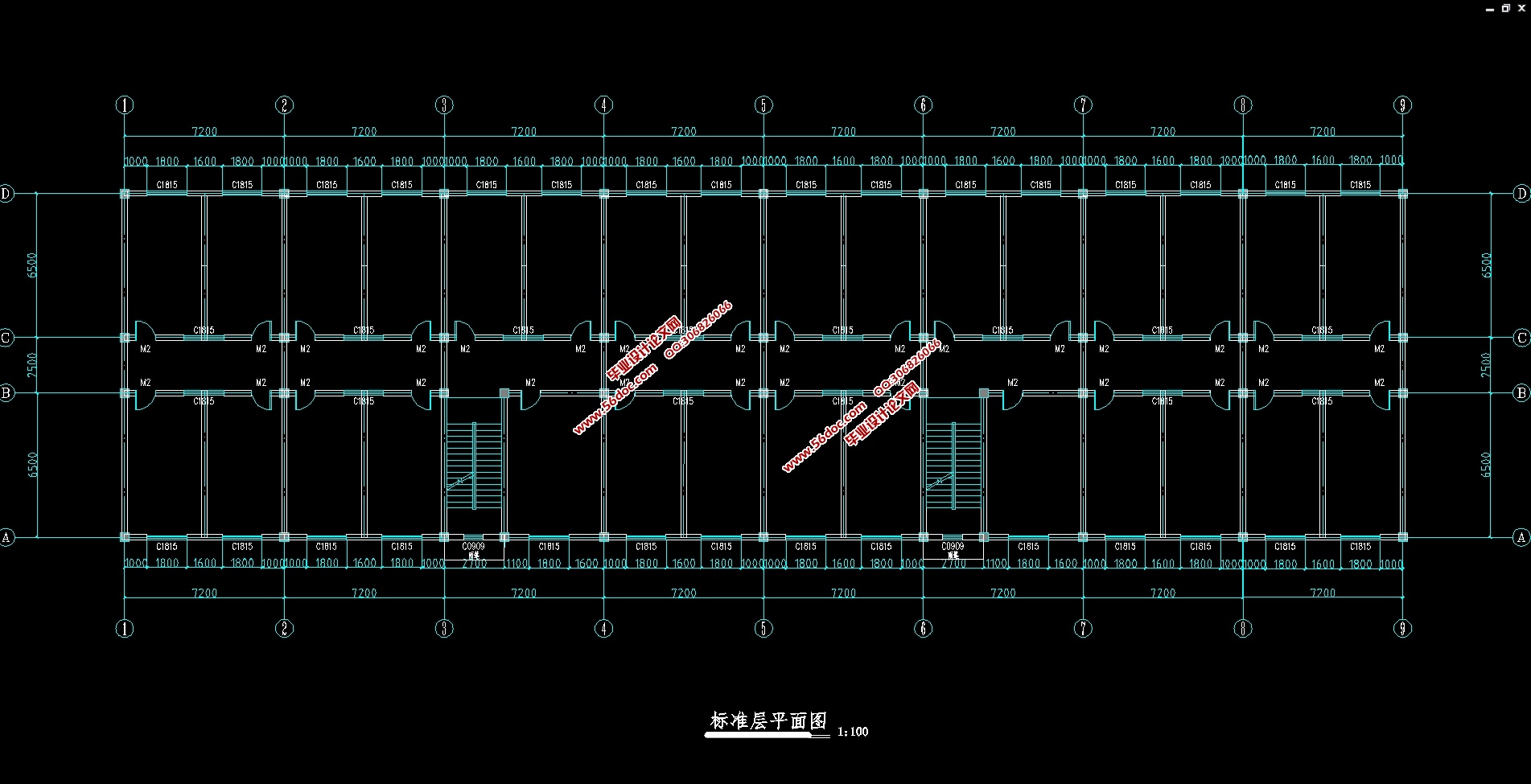

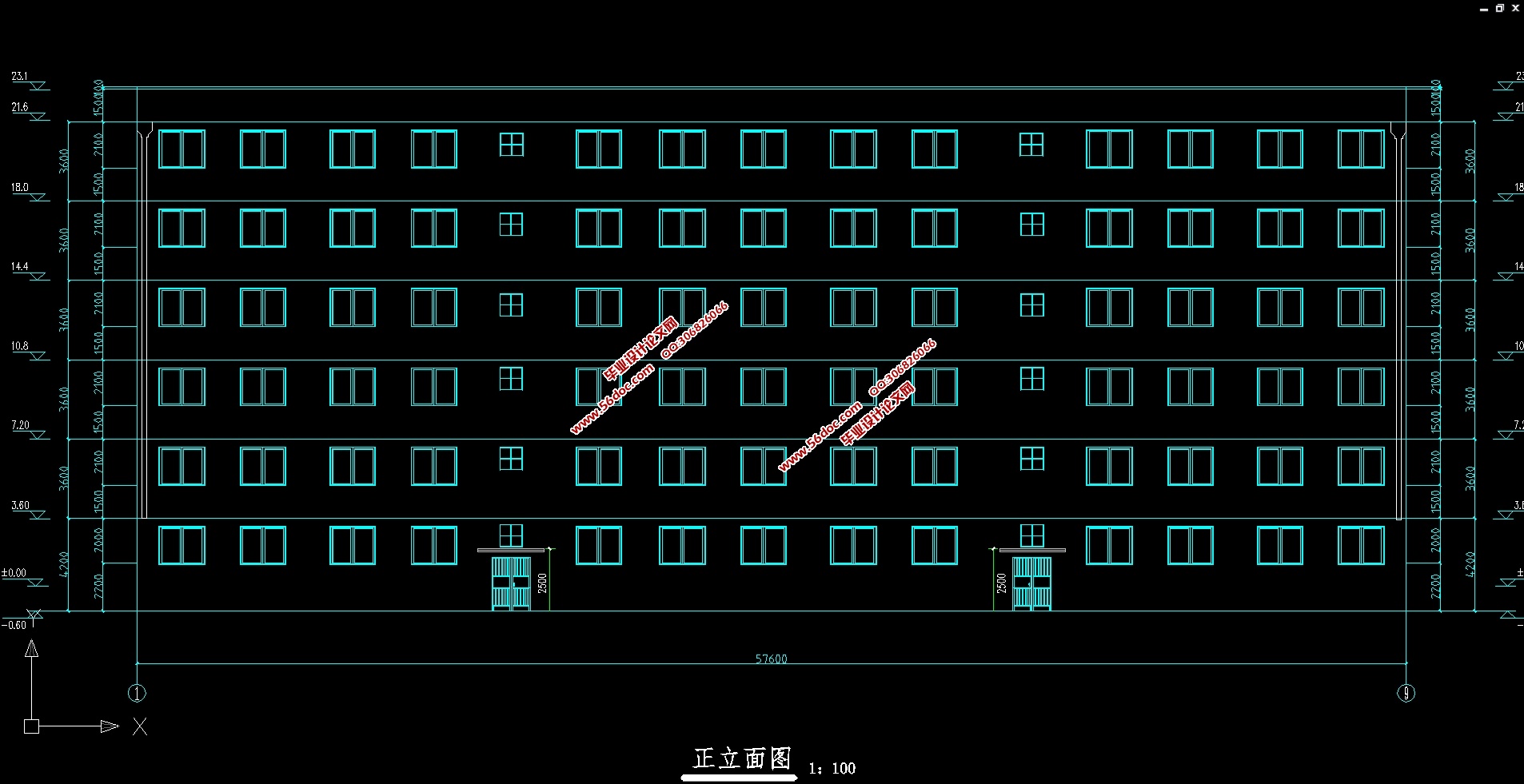

六层5300平米辽宁工程技术大学综合办公楼的设计 来源：wenku7.com 资料编号：WK719036 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719036 以下是资料介绍,如需要完整的请充值下载。 1.无需注册登录,支付后按照提示操作即可获取该资料. 2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 六层5300平米辽宁工程技术大学综合办公楼的设计(任务书,开题报告,计算书13000字,CAD图10张) 摘 要：本工程为辽宁工程技术大学综合办公楼工程，采用框架结构，主体为六层，女儿墙高度为1.5m，建筑面积5356.8㎡，占地面积892.8㎡。不考虑抗震设防。基本风压0.55kN/㎡，基本雪压0.3kN/㎡，室内外高差0.6m，地面粗糙度为C类，地基承载力特征值 =240kPa。本设计主要分为建筑设计和结构设计两部分。建筑设计主要包括：编制建筑设计总说明、门窗表、工程做法表；主要的平面、立面、剖面的设计；绘制施工图。结构部分主要包括：结构选型及布置，确定结构形式及结构承重体系确定柱网、构件截面尺寸及材料的强度等级。设计内容包括：结构方案选择、荷载统计；一榀框架的内力分析及内力组合；框架梁柱截面设计；板、楼梯设计等。 关键词：框架结构；荷载；内力 1 工程概况 1.1概述 辽宁工程技术大学综合办公楼的平面图和Ⅰ—Ⅰ剖面如图1-1、图2-2所示。其结构像是为主体六层，女儿墙高度为1.5m，建筑面积5356.8㎡，占地面积892.8㎡。不考虑抗震设防。基本风压0.55kN/㎡，基本雪压0.3kN/㎡，室内外高差0.6m，地面粗糙度为C类，由地址资料确定地基承载力特征值 =240kPa。 材料：梁、板混凝土C20，柱混凝土C25，梁、柱中箍筋和板及基础底板内钢筋采用HPB235级，梁、柱中纵向受力钢筋采用HRB335级。 屋面做法：（从上向下）三毡四油上铺小石子；20mm厚水泥砂浆找平；50mm厚苯板保温；1:10水泥珍珠岩找坡；一毡二油隔汽层；20mm厚水泥砂浆找平；现浇楼板；天棚抹灰。 楼面做法：（从上向下）12mm厚大理石地面；30mm厚细石混凝土；现浇楼板；天棚抹灰。 外墙做法: MU10蒸压灰砂砖120厚，外墙包柱，内砌250厚加气混凝土小型砌块。 内墙做法：150厚加气混凝土小型砌块。 内墙上采用木门，外纵墙上相邻轴线间有两个为1.8m × 2.1m的铝合金窗。 目 录 1 工程概况 4 1.1概述 4 2 结构选型 5 2.1 常用的结构 6 2.1.1砌体结构 6 2.1.2钢筋混凝土结构 7 2.1.3钢结构 8 2.1.4本工程采用的结构类型 9 2.2 常用的结构体系 9 2.2.1框架结构体系 9 2.2.2剪力结构体系 10 2.2.3框架-剪力墙结构体系 10 2.2.4筒体结构体系 11 2.2.5本工程采用的结构体系 11 3结构布置 11 3.1 结构布置原则和方法 11 3.1.1基本原则 11 3.1.2结构布置的内容 12 4框架结构计算简图 12 4.1计算单元 12 4.2框架几何尺寸 13 4.3框架计算简图 14 5恒荷载及其内力分析 15 5.1屋面恒荷载 15 5.2楼面恒荷载 16 5.3构建自重 16 5.4固端弯矩计算 18 5.5节点分配系数 计算 19 5.6恒荷载作用下内力分析 20 6活荷载及其内力分析 21 6.1屋面活荷载 21 6.2楼面活荷载 22 6.3内力分析 22 7风荷载及其内力分析 23 7.1风荷载计算 23 7.2各柱的 值及剪力分配系数 计算 25 7.3各柱的反弯点位置、剪力、柱端弯矩计算 25 7.4梁端弯矩的计算 25 7.5风荷载作用下内力图 28 8内力组合 28 8.1框架梁内力组合 28 8.2框架柱内力组合 30 9截面设计 36 9.1框架梁的配筋计算 36 9.2框架柱的配筋计算 38 10楼梯设计 41 10.1楼梯板计算 42 10.2平台板计算 42 10.3平台梁计算 43 11楼板设计 44 11.1设计资料 44 11.2楼板配筋计算 45 参考文献 47 致谢 48
