十层3427平米珠海钢结构高层住宅设计(建筑图,结构图)

来源:wenku7.com  资料编号:WK713051 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713051
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

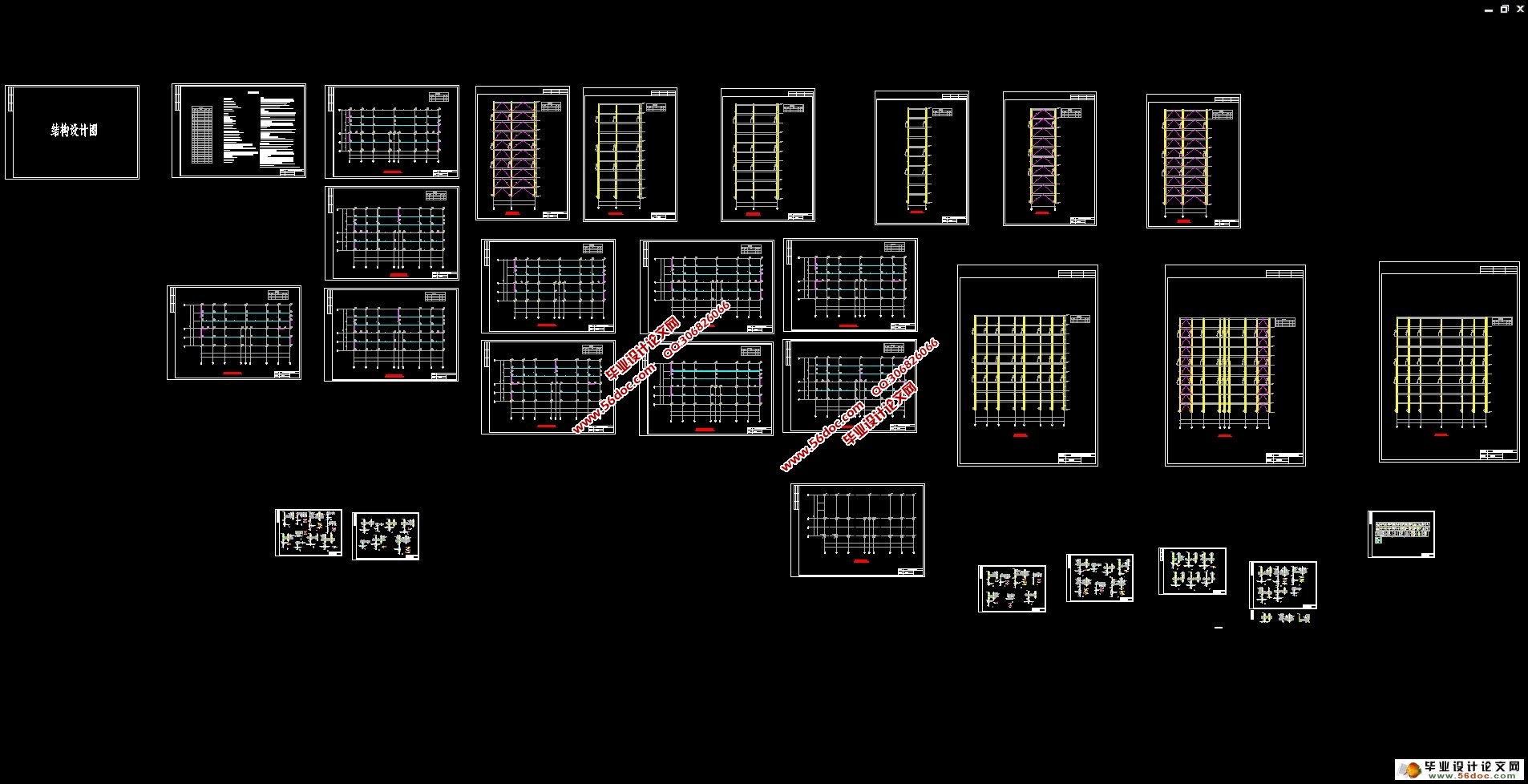

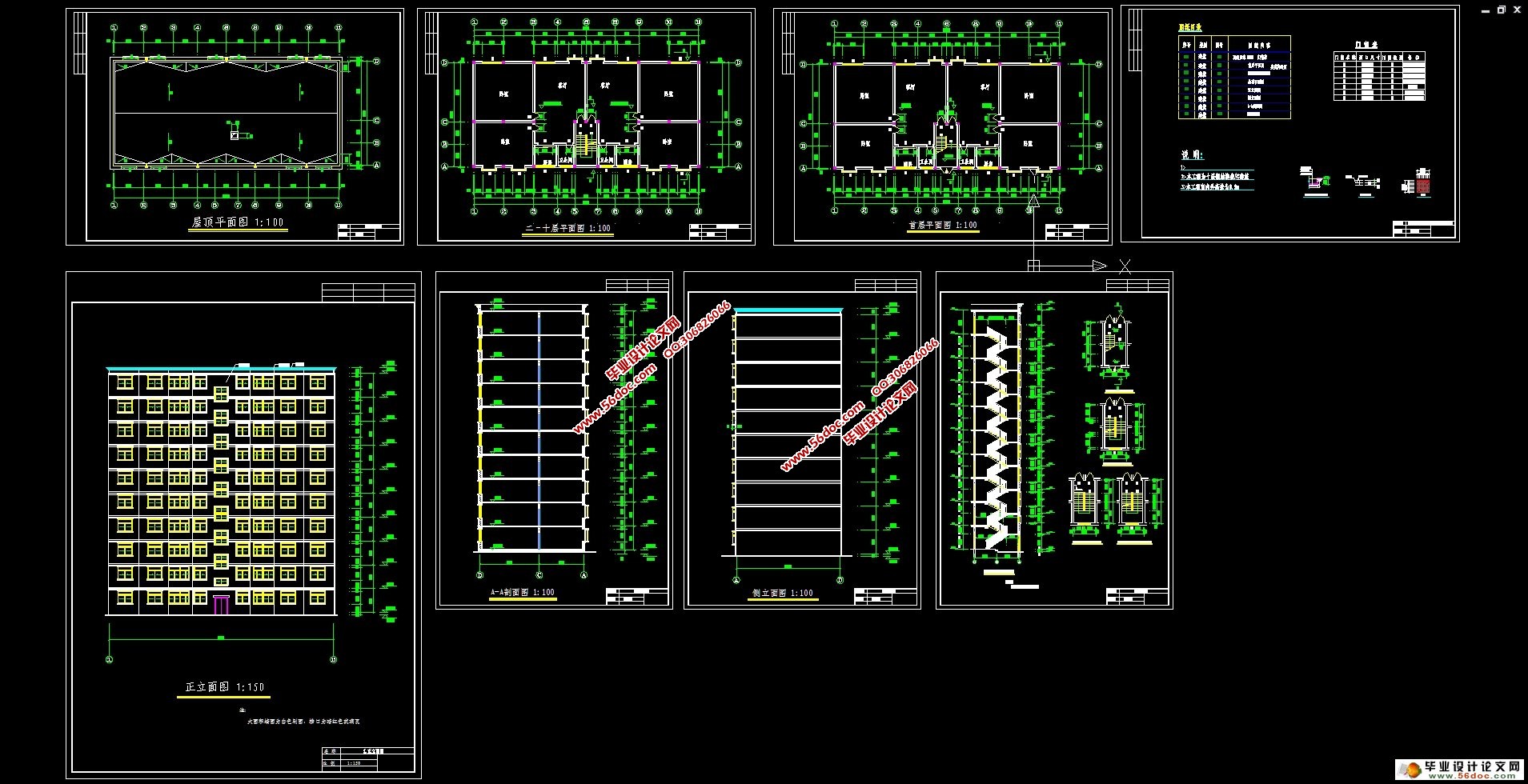

十层3427平米珠海钢结构高层住宅设计(建筑图,结构图)(计算书20000字,建筑图7张,结构图25张)
本文阐述了珠海某地区的一栋10层高钢结构住宅-“鑫悦花园”的设计过程,抗震设防烈度为8级。设计内容包括建筑设计、结构体系方案选择与结构设计三部分。结构体系方案主要通过比较不同方案抗震性能确定。结构设计包括手算设计楼板以及一品框架的竖向内力作用、地震作用以及风荷载作用,配合电算进行构件截面设计、节点设计以及施工图的绘制等。此外,还提出了一些关于钢结构住宅发展的问题。

工程概况
工程名称:鑫悦花园
建设地点:珠海市区某地;
场地概况:场地大小为30m×30m,8~12层,建筑总高度不超过40m,室内外高差为0.3m,设计使用年限为50年;
结构形式:多高层钢结构
基本风压:w0=0.8kN/m2,地面粗糙程度为C类;
抗震要求:抗震设防类别为丙类,抗震设防烈度为8度,Ⅱ类场地土,设计地震分组为第一组;


十层3427平米珠海钢结构高层住宅设计(建筑图,结构图)
十层3427平米珠海钢结构高层住宅设计(建筑图,结构图)
十层3427平米珠海钢结构高层住宅设计(建筑图,结构图)
十层3427平米珠海钢结构高层住宅设计(建筑图,结构图)


目  录
1.钢结构住宅简介与工程概况    1
1.1 钢结构住宅简介    1
1.2 工程概况    1
1.3 钢结构住宅设计方法    2
2.建筑设计    2

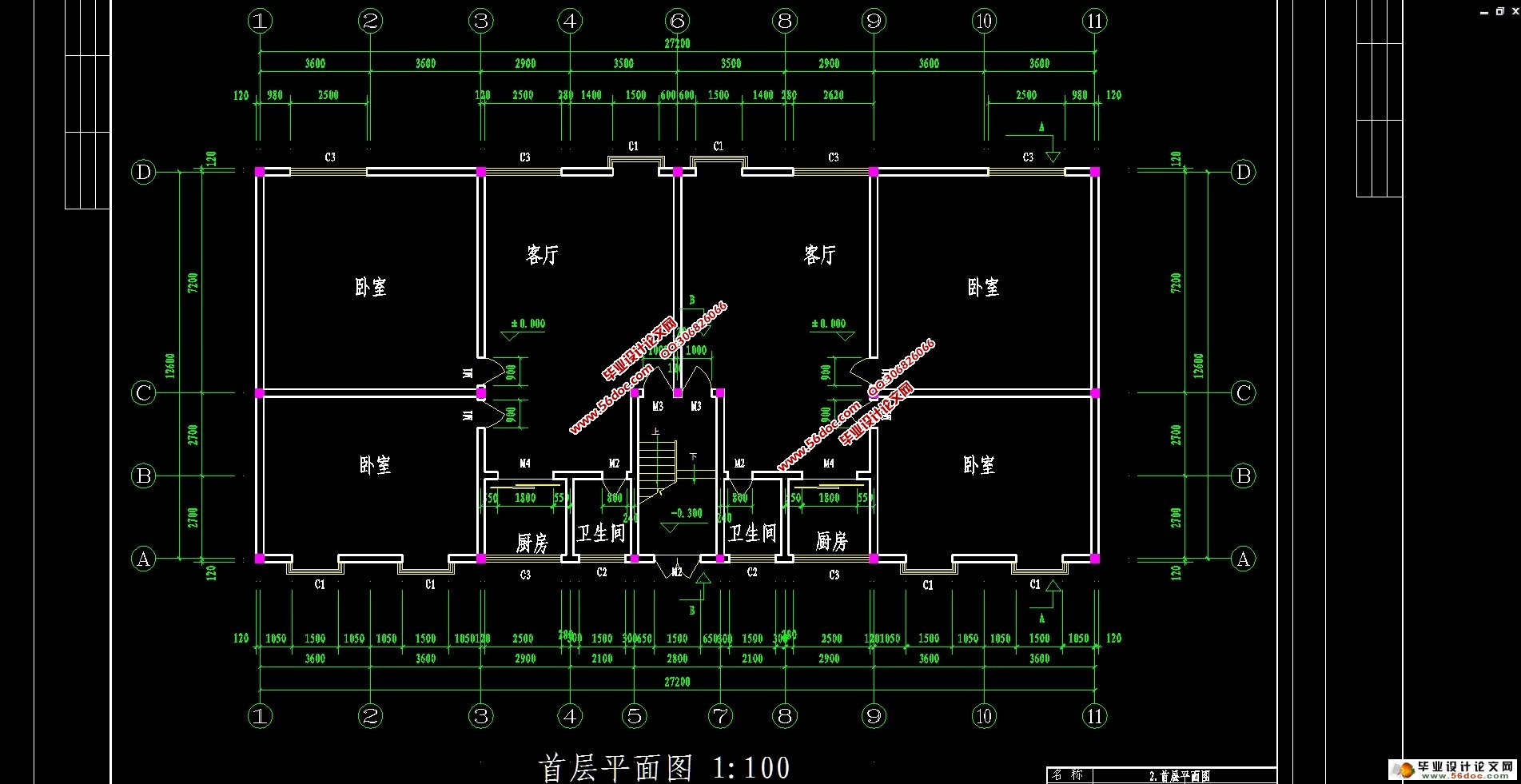

2.1 首层建筑平面图    3
2.2 二~十层建筑平面图    3
2.3 建筑正立面图    4
2.4 建筑A-A剖面图    5
3.结构体系初选    5
3.1 结构体系初步选择    5
3.2 结构平面布置图    6
4.楼盖与屋盖设计    6
4.1 屋面楼面荷载计算    7
4.2 施工阶段验算    7
4.3 使用阶段验算    8
4.4 剪切-粘结验算    8
4.5 挠度验算    8
4.6 自振频率验算    9
5.框架初步设计    9
5.1 梁截面初选    9
5.2 柱截面初选    9
5.3 支撑截面初选    10
5.4 构件平面布置图    10
6.结构体系确定    10
6.1不同种类支撑体系的比较    10
6.2 框架体系与框架—支撑体系的结构性能比较    12
6.3 构件立面布置图    13
7.竖向内力计算    13
7.1 结构计算简图与各构件线刚度计算    13
7.2 恒荷载作用下的内力计算    13
7.3 活荷载作用下的内力计算    22
8.抗震内力计算    24
8.1 重力荷载计算    24
8.2 刚度计算    25
8.3 自振周期计算    27
8.4 地震作用计算    28
8.5 变形验算    28
8.6 地震作用下的内力计算    29
9.风荷载内力计算    32
9.1 风荷载作用计算    32
9.2 变形验算    33
9.3 风荷载作用下的内力计算    33
10.内力组合    35
10.1 梁内力组合    35
10.2 柱内力组合    36
10.3 各控制截面最大内力组合值    38
11.手算与电算结果分析比较    39
11.1 竖向荷载分析比较    39
11.2 水平地震力计算分析比较    41
11.3 电算主要计算指标    42
12.截面验算    44
12.1 框架柱的计算长度    44
12.2 框架柱截面验算    45
12.3 框架梁截面验算    47
12.4 支撑截面验算    48
12.5 组合次梁设计    48
12.6 钢框架梁柱节点全塑性承载力验算    49
12.7 节点域抗剪强度验算    49
12.8 抗震构造措施验算    49
13.节点设计    50
13.1 柱脚节点设计    50
13.2 柱与柱的拼接连接设计    51
13.3 梁柱节点设计    51
13.4 次梁与主梁连接节点设计    52
13.5 支撑节点设计    53
14.楼梯设计与基础设计    54
14.1 楼梯设计    54
14.2 基础设计    55
15.防锈防火设计    55
15.1 防锈处理    55
15.2 防火处理    55
16.结语    57
参考文献:    58
