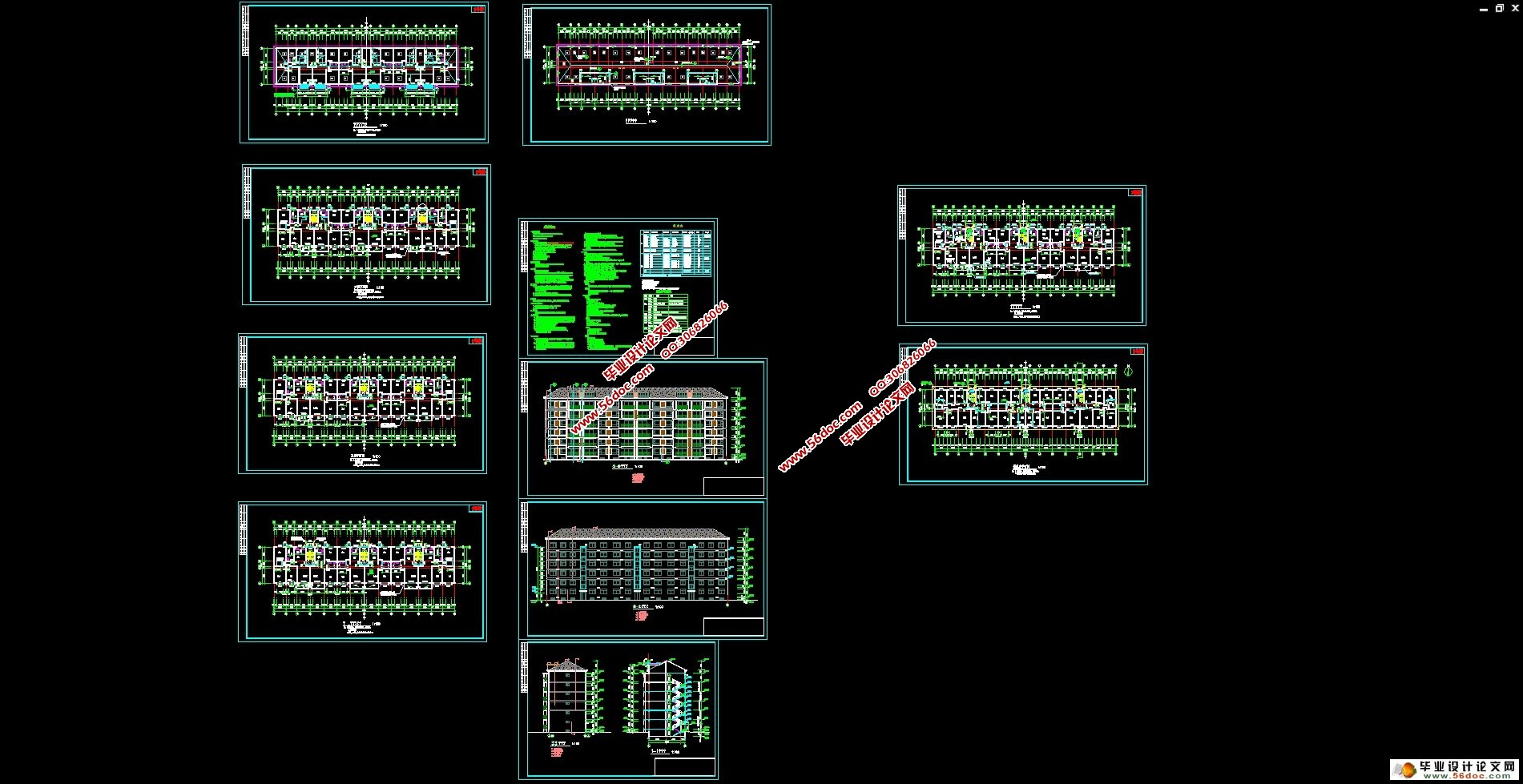

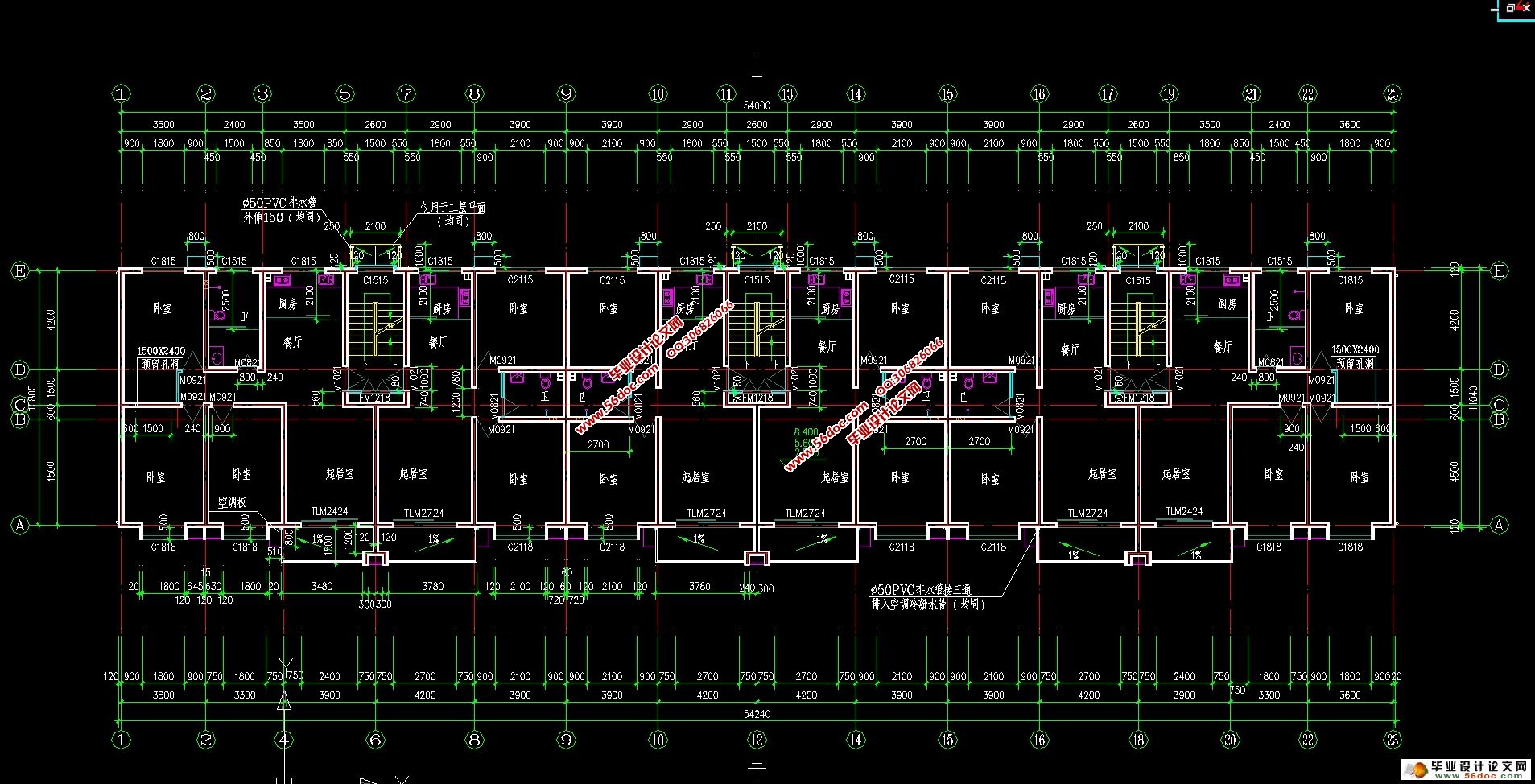

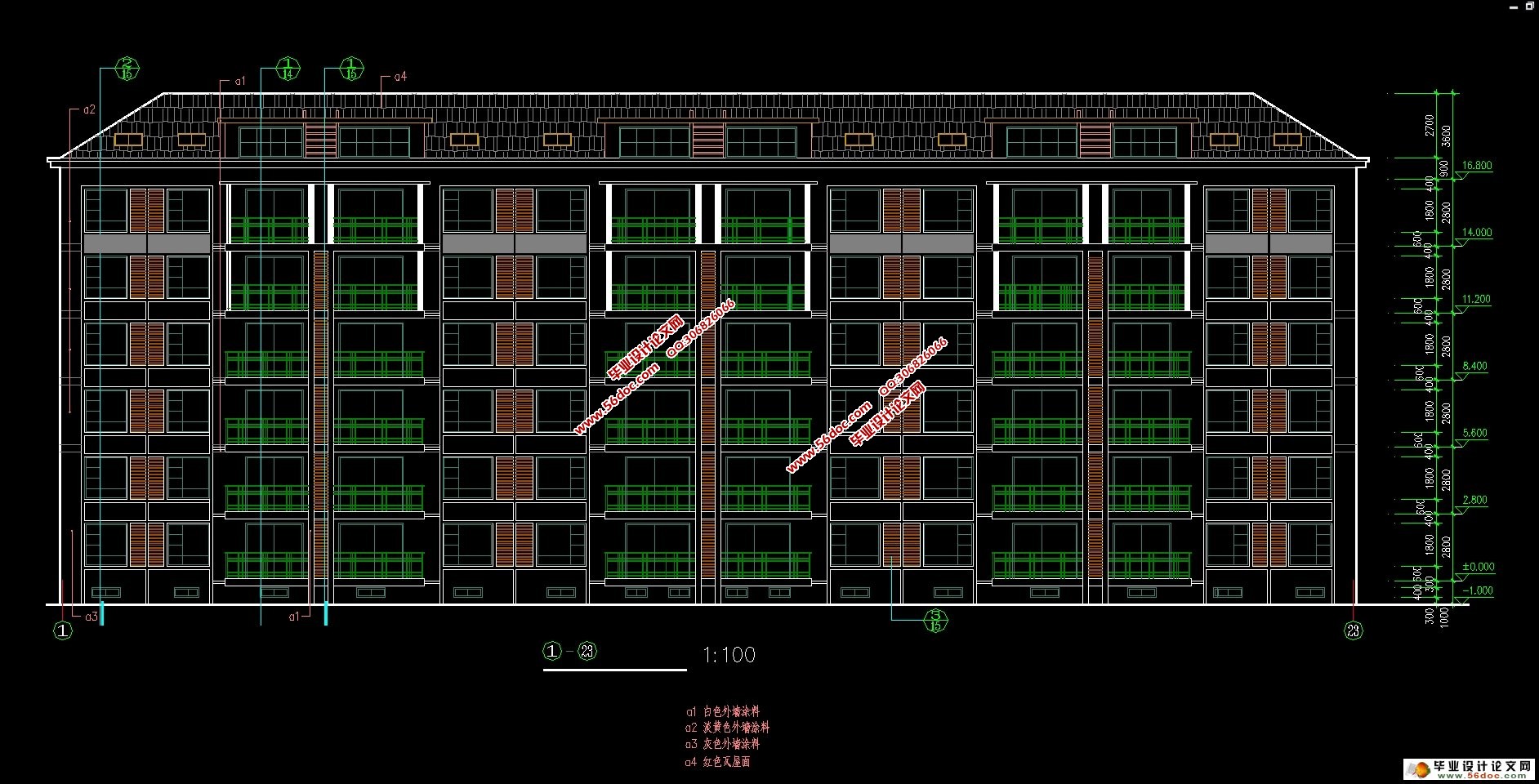

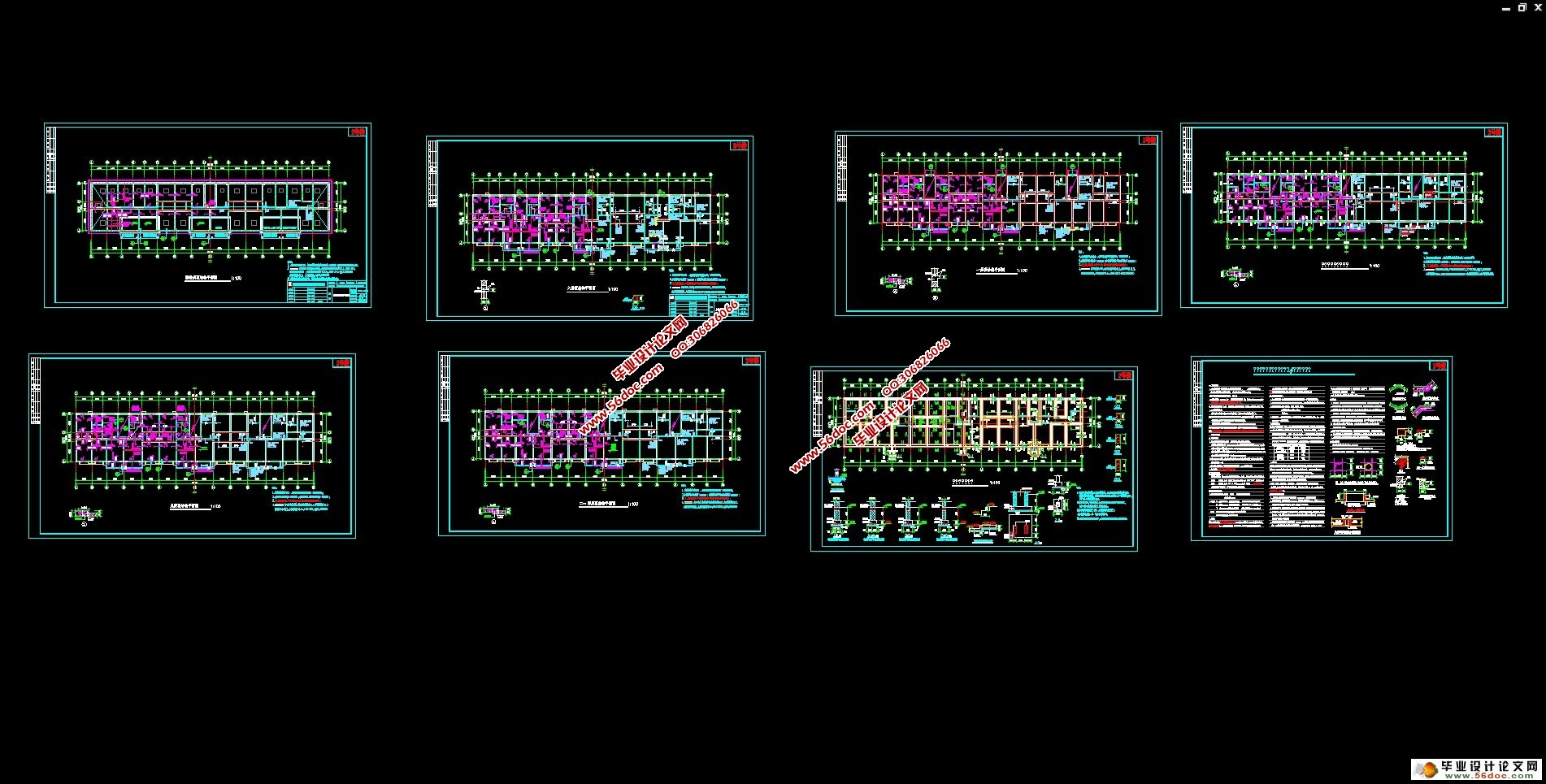

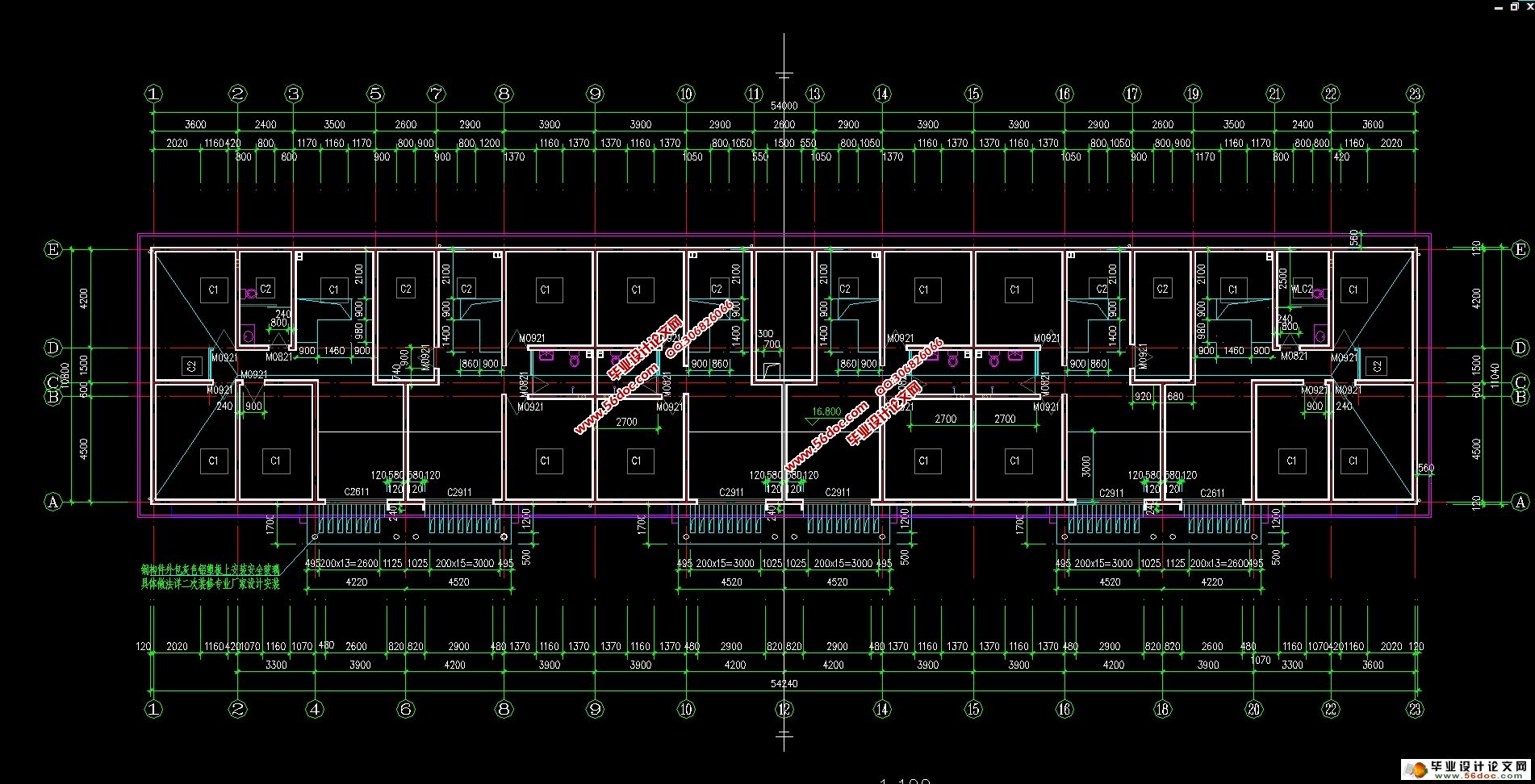

六层(带阁楼)4000平米砌体结构拆迁安置楼建筑结构设计 来源：wenku7.com 资料编号：WK712988 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK712988 以下是资料介绍,如需要完整的请充值下载。 1.无需注册登录,支付后按照提示操作即可获取该资料. 2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 六层(带阁楼)4000平米砌体结构拆迁安置楼建筑结构设计(工程计算书9200字,建筑图10张,结构图7张) 一、荷载统计 恒、活荷载 1.屋面荷载 1)平屋面 h=120mm 20厚1：3水泥砂浆找平层 20×0.02=0.40 KN/㎡ 高聚物改性沥青防水卷材 0.50KN/㎡ 30mm厚1:3水泥砂浆Φ4@200双向配筋 25×0.03=0.75KN/㎡ 35厚无溶剂聚氨硬泡保温层 4×0.035=0.14 KN/㎡ 1:8水泥膨胀珍珠岩找坡2%最小40厚 2.5×(0.04+4.2×0.02/2)=0.21 KN/㎡ 120厚钢筋混凝土板 25×0.12=3.0 KN/㎡ 涂料顶棚 0. 5 KN/㎡ 屋面恒荷载合计 gk =5.5 KN/㎡ 取5.5 KN/㎡ 屋面活载 qk =0.5 KN/㎡ 屋面荷载： 5.5+0.5=6.0KN/㎡ 屋面荷载设计值 5.5×1.2+0.5×1.4=7.3 KN/㎡ 目 录 一、荷载统计 4 恒、活荷载 4 1.屋面荷载 4 1)平屋面 h=120mm 4 2)坡屋面 h=120mm 4 2.楼面荷载 4 1) 客厅 餐厅 卧室 阁楼h=100mm 4 2) 南阳台h=100mm 5 3.楼梯间楼面荷载（踏步尺寸280×156） 5 二.风荷载 6 二、基础设计 6 1.基础顶荷载标准值 6 2、基础荷载统计及截面设计 9 3.基础配筋计算 9 三、现浇楼板配筋计算 10 1. 3.6m×5.1m 10 2. 3.6m×4.2m 10 3. 3.3m×5.1m 11 4. 3.9m×5.1m 11 5. 4.2m×5.1m 11 6. 3.9m×4.2m 12 四、结构梁配筋计算 12 一）、储藏室~五层 12 1.L01: b×h=150×250 12 2.L02: b×h=150×130 13 3.L03: b×h=150×130 13 4.L04: b×h=240×300 13 5.L05: b×h=240×300 13 6.L06: b×h=240×300 14 7．LL01: b×h=240×300 14 8．XL01: b×h=240×300 15 二）、六层 15 1.L01: b×h=150×250 15 2.L02: b×h=200×300 15 3.L03: b×h=150×300 16 4.L04: b×h=200×300 16 5.L05: b×h=240×300 17 6.L06: b×h=240×300 17 7.L07: b×h=240×300 17 8.L08: b×h=150×250 17 9．LL01: b×h=240×300 18 10．LL02: b×h=240×300 18 11．XL01: b×h=240×300 18 五、墙体验算 18 一）.高厚比验算 18 1）储藏室 19 ○1外纵墙 ： 19 ○2内纵墙： 19 ○3内横墙： 19 ○4.自承重墙验算h=120mm 19 2）一~五层 19 ○1外纵墙 ： 19 ○2内纵墙： 20 ○3内横墙 20 ○4.自承重墙验算h=120mm 20 3）六层 20 ○1外纵墙 ： 20 二）.墙体受压计算 20 1.一层 21 2.地下室 21 三）.砌体局部受压计算 24 六、楼梯计算 25 1.楼梯板 25 2.平台板 25 3.平台梁 26 七.雨蓬计算: 26 （一）雨蓬板 26 （二）雨蓬梁 27 抗弯计算 27 (三)雨蓬的抗倾覆验算 28 八.抗震验算 29
