普通机床的数控化改造设计

来源:wenku7.com  资料编号:WK710904 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK710904
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

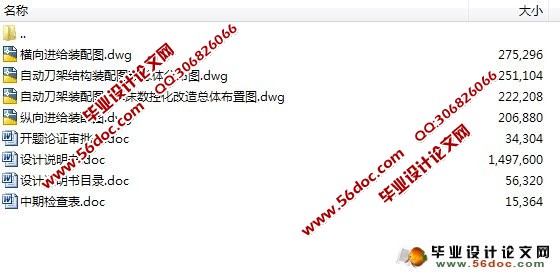

普通机床的数控化改造设计(开题报告,中期检查表,论文说明书8000字,CAD图纸5张)
    摘  要:普通机床的数控改造主要是在合理选择数控系统的前提下,然后再对普通车床进行适当的机械改造,改造的内容主要包括:床身的改造,拖板的改造,变速箱体的改造,刀架的改造。通过对机床的改造并根据要求选用步进电机作为驱动元件,这样改造后的机床就能基本满足现代化的加工要求。
关键词:普通车床;  数控改造;  步进电机;  数控刀架

Numerical Control Transformation of Common Lathes
Abstract:The numerical control machine tools transform ordinary primarily in reasonable choice under the premise of CNC system, and then to ordinary lathe proper mechanical transformation. Transformation content mainly includes: lathe bed transformation, dragging plate transformation, shifting box transformation, cutter transformation. Then according to requirements, we can choose a stepper motor as drive component. So after the transformation of machine tools can satisfy basically modern processing requirements.
Keyword: ordinary lathe; nc transformation; step-motor; nc cutter

总体方案设计要求
(1)系统的运动方式以及与伺服系统的选择
由于改造后应具有定位、纵向和横向的直线插补、圆弧插补功能,还要求能暂停,进行循环加工和螺纹加工等,因此,数控系统选连续控制系统。车床数控化改装后属于经济型数控机床,在保证一定加工精度的前提下应简化结构、降低成本,因此,进给伺服系统采用步进电机开环控制系统。
(2)计算机系统
根据机床要求,采用8位微机。由于MCS—51系列单片机的特点之一是硬件设计简单,系统结构紧凑。对于简单的应用场合,MCS—51系统的最小系统用一片80C51外扩一片EPROM就能满足功能的要求,对于复杂的应用场合,可以利用MCS—51的扩展功能,构成功能强、规模较大的系统。
控制系统由微机部分、键盘及显示器、I/O接口及光电隔离电路、步进电机功率放大电路组成,系统的加工程序和控制命令通过键盘操作实现,显示器采用LCD液晶显示器现实加工数据及机床状态等信息。
(3)为了实现机床所要求的分辨率,采用步进电机经齿轮减速再传动丝杠,为了保证一定的传动精度和平稳性,尽量减小摩擦力,选用滚珠丝杠螺母副,同时,为了提高传动刚度和消除间隙,采用有预加负载荷的结构,传动齿轮也要采用消除齿侧间隙的结构。


普通机床的数控化改造设计
普通机床的数控化改造设计
普通机床的数控化改造设计
普通机床的数控化改造设计


目  录
摘要    1
关键词    1
1  前言    1
2  设计要求    2
2.1  总体方案设计要求    2
    2.2  其它要求    5
3  进给伺服系统机械部分设计与计算    5
    3.1  进给系统机械结构改造设计    5
3.2  进给伺服系统机械部分的计算与选型    6
3.2.1  确定系统的脉冲当量    6
3.2.2  纵向滚珠丝杠螺母副的副的型号选择雨校核步骤    6
3.2.3  横向滚珠丝杠螺母副的型号选择与校核步骤    10
3.2.4  齿轮有关计算    11
4  步进电动机的计算与选型    16
4.1  步进电动机选用的基本原则    16
4.2  步进电动机的选择    17
5  车床改造的结构特点    18
5.1  滚珠丝杆    18
5.2  导轨副    18
5.3  脉冲发生器    18
6  安装调整中应注意的问题    19
6.1  滚珠丝杠螺母副的选择    19
6.2  滚珠丝杠螺母副的调整    19
6.3  联轴器的安装    19
6.4  主轴脉冲发生器的安装    19
7  结论    19
参考文献    20
致谢    20
