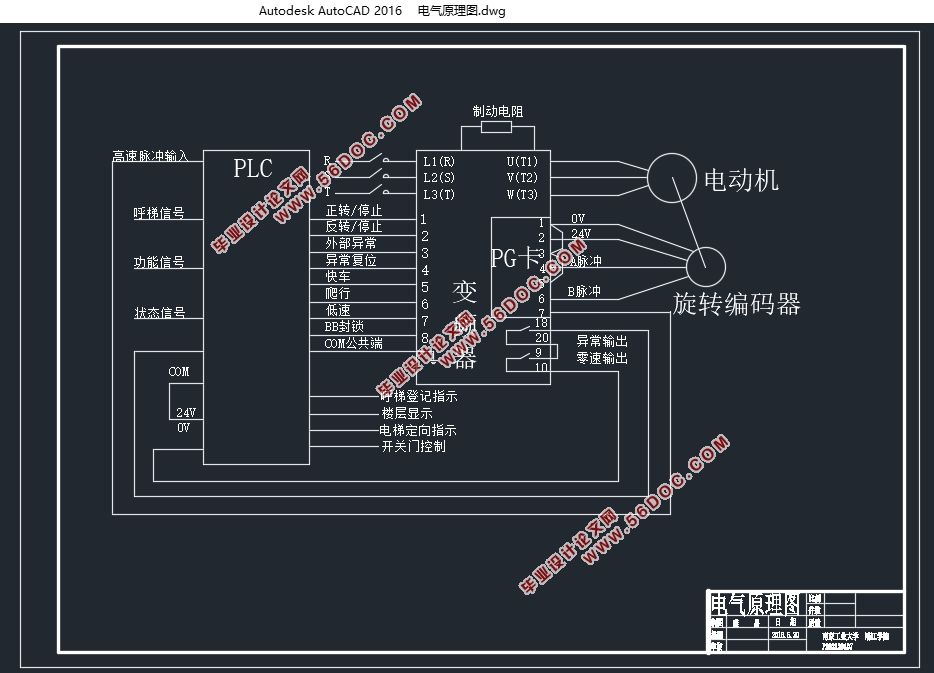

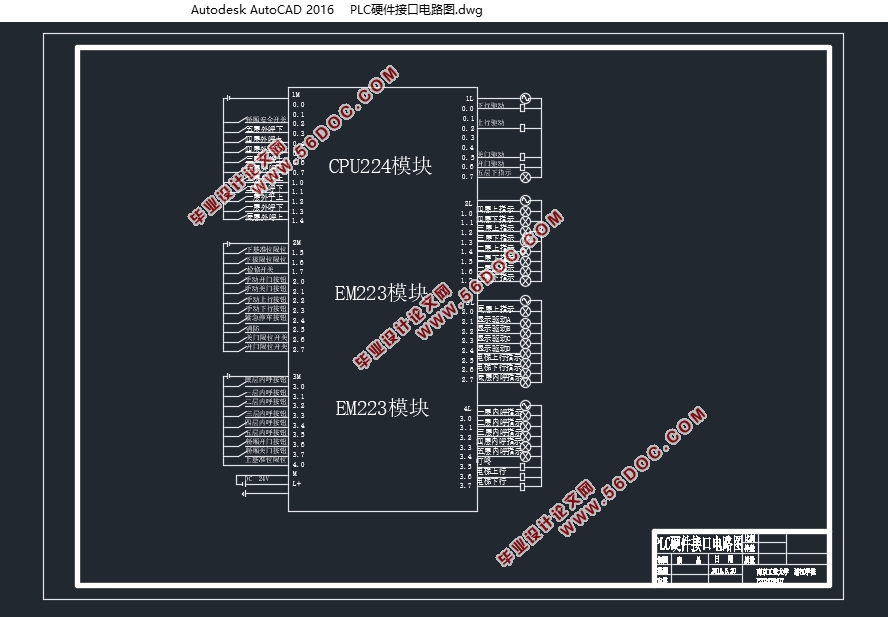

变频调速并联控制电梯电气控制系统设计(含CAD电气原理图)

来源:wenku7.com  资料编号:WK718483 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718483
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

变频调速并联控制电梯电气控制系统设计(含CAD电气原理图)(任务书,开题报告,外文翻译,论文说明书14400字,CAD图3张)
摘要
在现代社会生活中,高楼林立,电梯已经成为了必不可少的建筑内部交通工具。本课题的主要内容就是采用VVVF调速系统并以PLC作为控制中心,进行电梯电气控制系统的设计工作。
可编程序控制器(PLC)最初是源于顺序逻辑计算控制的要求而应运而生的,是一种针对在高压环境下使用而产生的数字化逻辑运算操作的电子装置。依靠现有数据查找好的地方,电梯的继电器控制方式已开始逐步的被 PLC 控制所取缔。
本课题介绍了电梯的发展史以及电梯的结构,并查阅了电梯的并联控制方面的研究,以实现电梯的并联控制,另外对用以实现变频调速的变频器做出了详细的介绍,重点写了电梯电气控制系统的设计流程,最后做出了对本课题的结论与展望。
关键词:VVVF调速 PLC并联控制 变频器

Abstract
In the modern society life,high-rise buildings,the elevator has become an indispensable building internal transport.The main content of this research is using VVVF speed regulation system and using the PLC as the control center,in the elevator electric control system design work.
Programmable controller(PLC)was originally is the result of sequence logic control requirements and arises at the historic moment,is a kind of for use in high pressure environment digital logic operations as a result of the operation of the electronic device.Relying on the existing data to find a good place,relay control way of the lift has begun to gradually banned by PLC control.
This topic introduces the history of the elevator and the structure of the elevator,and looked at the elevator parallel control study,in order to realize the parallel control of the elevator,in addition to used to make the inverse frequency control of motor speed has made the detailed introduction,mainly wrote the elevator electrical control system design process,finally made a conclusion and prospect of this project.
Keywords:VVVF speed  PLC   Inverter  Parallel control


变频调速并联控制电梯电气控制系统设计(含CAD电气原理图)
