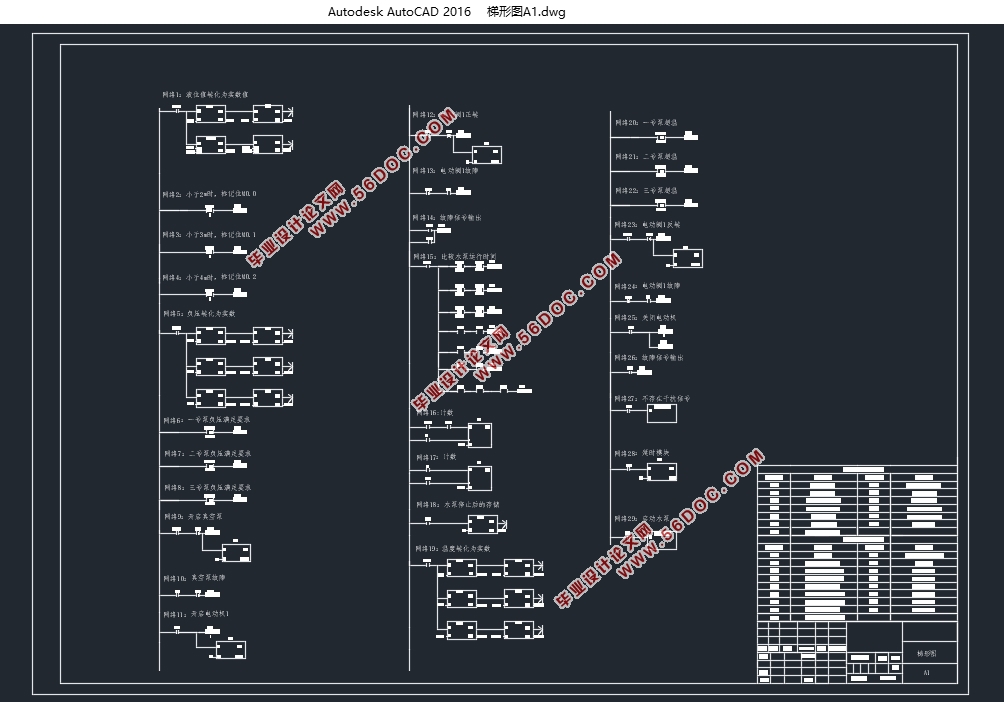

基于PLC的井下排水控制系统设计(含CAD接线图梯形图)

来源:wenku7.com  资料编号:WK718476 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718476
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于PLC的井下排水控制系统设计(含CAD接线图梯形图)(论文说明书20000字,外文翻译,CAD图5张)
摘  要
在煤矿开采过程中,会有大量的地下水涌出,在渗透作用下,地表水也会被收集到地下。地下水量过大,不仅会影响煤矿的正常开采功能,还会带来严重的安全风险,危及作业人员的生命安全。因此,井下排水是煤矿生产过程中的一项重要安全措施。开发可靠、节能的井下排水系统具有重要的现实意义。
目前,井下排水系统的PLC控制已在许多大型煤矿中得到应用,但许多煤矿仍采用继电器控制,对水位进行监控,泵的开、关和开关的选择都是手工完成的。而长期使用会造成泵的磨损,以及备用泵的闲置损坏无法及时被发现。该系统设备相对落后,运行复杂、缓慢,工人劳动强度大,严重影响地下排水系统的管理水平和经济效益的提高。
本文在了解了我国的井下排水系统现有的技术基础上,针对龙口煤矿用PLC西门子S7-200进行编程实现煤矿井下中央水泵房中水泵的自动轮换,超温保护等功能。设计有自动和手动两种控制方式,可以自由切换。同时利用组态软件实现了对整套系统的设备运行状况及数据信息的监控,并与井上监控中心进行通讯,工作人员在显示器前就可以了解到排水系统的实时状况,同时也可以根据采集到的信息进行相应的操作指令,减少劳动强度,以及因人为操作出现的纰漏而导致的事故。
关键词:井下排水;PLC;组态软件
Downhole drainage and configuration based on PLC
 control in  longkou coal mine
Abstract
In the process of mining coal mines, a lot of underground water will be gushed  out, and surface water will also be collected underground under the effect of osmosis.If there is too
much water underground, it will not only affect the normal function of  coal mining, but also bring serious safety risks, endangering the lives of operators.   Therefore, downhole drainage is an important safety measure in the process of coal  mine production. It is of great practical significance to develop a reliable and  energy-saving downhole drainage system.
At present, PLC control of downhole drainage system has been used in many large coal mines, but many coal mines still use relay control, monitoring the water level, turning on and
off the pump and selecting the switch is done manually. And long-term use will cause wear and tear of the pump and spare pump idle moisture can not be found in time. The equipment of
this kind of system is relatively backward, the operation is complex, the operation is slow, the labor intensity of workers is large,   which seriously affects the management level of underground drainage system and the improvement of economic benefits.
On the basis of understanding the existing technology of downhole drainage system in China, this paper programming Siemens s7-200plc for longkou coal mine to realize the functions of automatic rotation of water pump in the central water pump room in the coal mine and overtemperature protection.At the same time by using configuration software to realize the equipment running status and the data information of the system of monitoring, and communication with the monitoring center inoue, staff in front of the monitor can understand to the drainage system of the real time status, and at the same time also can according to the collected information for the corresponding operation instructions, reduce the labor intensity, and the accident caused by the artificial operation appear cracks.
Keywords:  underground drainage; PLC; configuration software
4.1  概述
控制系统功能的实现需要可靠的硬件设计,它是安全高效运行的前提。硬件的选择和电气设计与控制器程序的编制工作密切相关,更加关系到系统运行后的安全性和可靠性。本章讨论了系统的硬件设计和电气设计。龙口煤矿泵房共三台水泵,辅助设备齐全,手动控制可靠。PLC 选用西门子公司的 S7-200 控制器。
