基于PLC的脉冲除尘系统设计(附电气原理图,PLC程序,三菱FX2N)

来源:wenku7.com  资料编号:WK718431 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718431
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于PLC的脉冲除尘系统设计(附电气原理图,PLC程序,三菱FX2N)(论文说明书11000字,IO输入分配表,电气原理图,PLC程序)
摘  要
锅炉除尘的大多数设备都需要用到布袋式除尘系统,而这种系统不但在锅炉除尘环境中有所采用,在建筑、矿山等行业也都有广泛的应用。随着我国的空气污染治理政策的落实,环保要求的提高,布袋除尘设备的控制方式和设备本体形式出现了多种多样的变化。作为一种高效的自动除尘设备,布袋除尘的应用前景非常乐观。
随着布袋除尘器的种类增多和控制系统发展,如何能够实现低成本的控制系统设计,提高控制系统的可靠性,采用PLC作为控制核心已经是不可否认的发展趋势,但是如何提高系统的控制性能和降低控制系统的硬件成本,还需要进一步的深入研究。
本文介绍了基于三菱F2N系列PLC的布袋除尘关键过程脉冲控制器的设计过程,对布袋除尘的关键工艺过程进行了介绍,分析了控制系统的要求,以脉冲控制器作为主要研究对象设计了PLC控制系统的硬件方案,并根据系统的工作流程需要设计了PLC梯形图程序,介绍了编程思路。
通过使用PLC控制的布袋除尘脉冲控制系统,能够发挥PLC的可靠性及经济性特点,具有重要的应用意义。

关键词:除尘系统;FX2NPLC;控制系统

本系统涉及到的布袋除尘设备主要工作原理就是利用过滤方法将烟尘中夹杂的颗粒粉尘从空气中分离,过滤介质主要采用纤维过滤网和膜过滤材料,这两种过滤的方式采用不同的过滤机理,最终实现固体、气体的分离目标。
由于粉尘在通过纤维过滤网时存在碰撞、扩散、重力、静电效应,纤维网得以对颗粒物进行拦截,粉尘颗粒物的直径大于布袋的孔径自然而然的被截留下来,小于布袋孔径的微小尘埃颗粒(直径0.1~1um)在经由弯曲的气路中和空气在编织材料的毛孔周围运动产生碰撞附着在滤布的表面,而小于1um的细小颗粒物在运动过程中产生静电效应,在通过纤维滤布的滤毛时被吸附。这样一来,大量的粉尘颗粒在空气中实现了分离,累积在布袋过滤层上,通过机械振动、喷吹的方式使粉尘废物从过滤网材料的表面脱离,调入粉尘收集仓中。

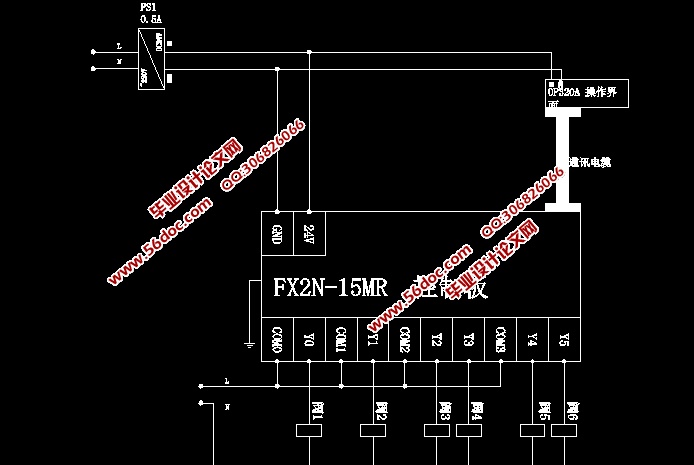

基于PLC的脉冲除尘系统设计(附电气原理图,PLC程序,三菱FX2N)

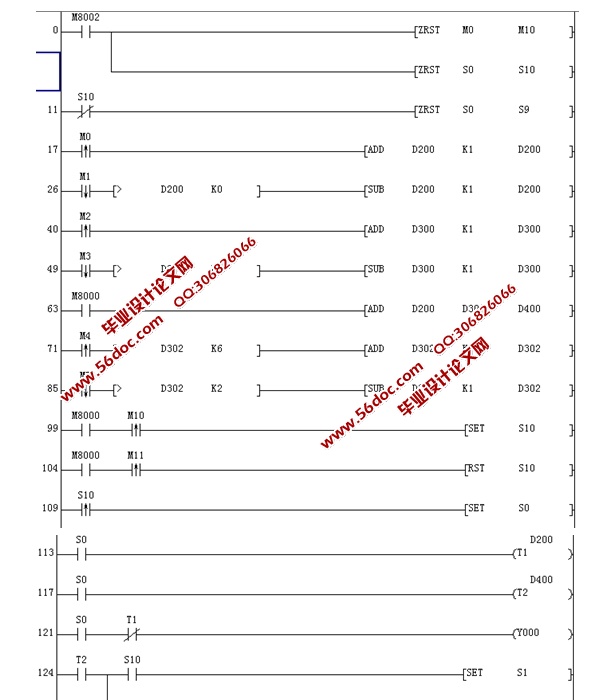

基于PLC的脉冲除尘系统设计(附电气原理图,PLC程序,三菱FX2N)


目  录    1
摘  要    1
Abstract    3
第一章 绪  论    1
1.1 布袋除尘系统发展现状    1
1.2 本课题的来源和研究意义    2
1.3 PLC在除尘控制系统的应用论证    2
1.4 本课题的主要内容    4
第二章 布袋除尘设备的工作原理以及控制要求    1
2.1 布袋除尘的工艺分析    1
2.1.1 工作原理    1
2.1.1 清灰过程    2
2.1.2 系统控制要求    2
2.2 本课题的设计思路    3
2.3 本章小结    5
第三章 脉冲喷吹过程控制系统的硬件设计    1
3.1 PLC系统的I/O分析    2
3.2 硬件选型    2
3.2.1 PLC的选型    2
3.2.2 监控屏的选型    3
3.3 PLC控制原理图的设计    4
3.4 本章小结    4
第四章 控制系统的软件设计    1
4.1 控制流程    1
4.2 PLC程序编制    2
4.2.1 初始化程序    2
4.2.2 参数设定程序    2
4.2.3 循环脉冲输出程序    3
4.3 PLC程序的仿真验证    4
4.4 监控屏软件设计    6
4.4.1 主界面    6
4.4.2 与PLC的寄存器关联    6
4.5 本章小结    7
参考文献    1
致  谢    1
附录A PLC程序    1
