基于PLC的作息时间控制系统设计(含梯形图,程序)

来源:wenku7.com  资料编号:WK714912 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK714912
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于PLC的作息时间控制系统设计(含梯形图,程序)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文16500字,程序,答辩PPT)
摘 要
在学校生活中,学生的作息时间需要一个合理的分配,本文介绍用PLC控制的准确的作息时间控制系统,详细地阐述了系统组成、系统硬件接线和系统软件设计,并详细介绍了系统工作原理。首先制定相应的时间表来确定何时打铃,分配好相应的输入点输出点并绘制出相应的外围电路图,然后运用GX Developer软件实现本控制系统软件的编制,并使用三菱FX2N来实现数码管的显示和铃声的输出,通过PLC和数码管的连接实现了对校园时间的控制,通过PLC程序的变化来改变校园的打铃、广播及宿舍灯的控制,实现了作息时间无人控制的自动化,科学化管理和操作。
    该系统集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体,并具有周末与假期控制功能,所以具有广泛的应用前景。

关键词: 作息时间控制;PLC;自动化;软件设计

Abstract
    In school life, students` timetables should be reasonable allocated, The precise control system with PLC will be described in this paper , This pape elaborated the system composition, system hardware connection and software design , and introduced the working principle of the system in detail. First, developing a appropriate schedule to determine when a bell rings, and distributing its input and output points to describe peripheral circuit diagram appropriately, and then using the GX developed software to realize the software programming of the control system. By using Mitsubishi FX2N to realize the digital tube display and the output of the bell. Through changing the PLC program to transform the campus bell , broadcast and dormitories lights control, Finally achieve a schedule unmanned automation, scientific management and operation.
The system could set the bells, lights, lamps dormitories, classrooms lights, music radio automatic control in one, and has a control function on weekends and holidays to achieve a schedule unmanned automation, scientific management and operation,so it must have a broad prospect of application.

Key Words:  Schedule control; PLC;Automation; software design

论文的研究内容
论文以作息时间控制为对象,运用PLC技术对学校作息时间控制系统进行设计。研究了控制系统的硬件设计及编程语言。文中首先介绍了学校作息时间控制系统的发展背景,又进行了硬件的设计以及软件的编程通过软硬件结合的方式对学校作息时间中的时间、星期的显示、打铃、广播及电灯开关实现有效控制,从而对学生的作息时间做出正确、准确的提示,可使所有学生作息时间规范化。

论文的安排
论文首先简单叙述了课题的目的、意义及国内外现状等,其次详细描述了与课题相关的PLC技术等基础知识,再次应用三菱PLC,对学校作息系统流程进行分析设计,最后对学校作息时间控制系统进行PLC软件编程。
第一章讲述了本课题的研究背景和对论文的安排,第二章总结了PLC的特点并对课题的总体设计思路进行阐述,第三章详细介绍了作息时间控制系统的硬件设计,第四章则是软件设计。

学校作息时间控制的主要内容
设计要求:
PLC作息时间控制器采用数码显示,能够准确显示分、时、星期,在一定的时间内能够自动打铃,放、关广播,放、关音乐,开熄学生宿舍灯,且通过改变输入PLC的程序能够灵活改变冬、夏季作息时间。
控制要求:
该PLC作息时间控制器还需设置手动按钮,用于调整分、时、星期。

PLC控制系统的设计基本原则
1、最大限度的满足被控对象的控制要求。
2、在满足控制要求的前提下,力求使控制系统简单、经济、使用和维护方便。
3、保证控制系统安全可靠。
4、考虑到生产的发展和工艺的改进在选择PLC容量时应适当留有余量。


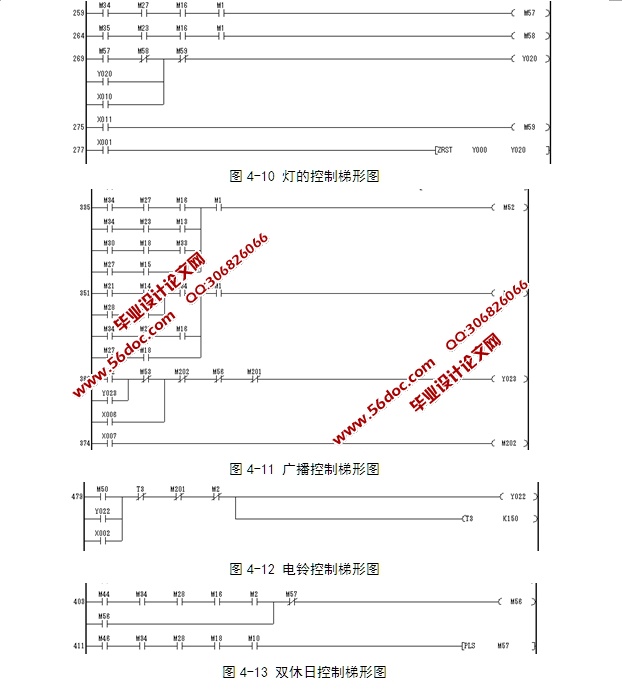

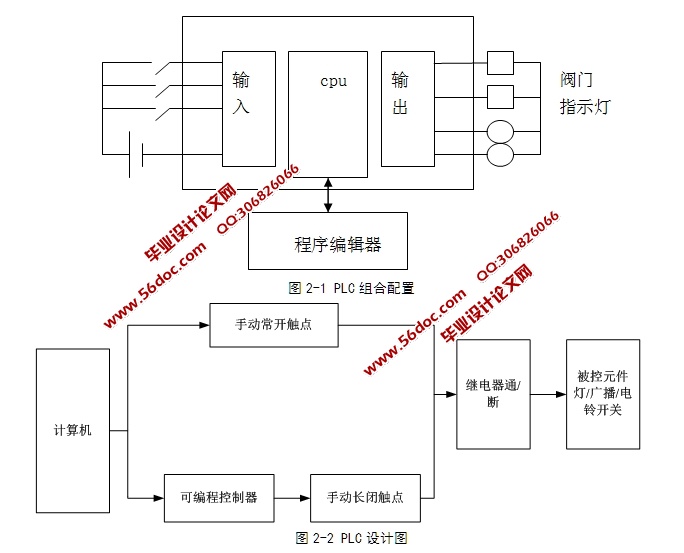

基于PLC的作息时间控制系统设计(含梯形图,程序)
基于PLC的作息时间控制系统设计(含梯形图,程序)
基于PLC的作息时间控制系统设计(含梯形图,程序)
基于PLC的作息时间控制系统设计(含梯形图,程序)



目 录
第1章 概 述    2
1.1 课题的背景和意义    2
1.2 可编辑控制器国内外发展概述    2
1.3 论文的研究内容    6
1.4 论文的安排    6
第2章 作息时间控制系统总体设计思路    7
2.1 PLC的特点及分类    7
2.2 PLC的结构及工作原理    10
2.3 学校作息时间控制系统设计    10
2.4 学校作息时间控制的主要内容    11
2.5 PLC控制系统的设计基本原则    11
2.6 本章小结    11
第3章 硬件设计    13
3.1 PLC的设计步骤    13
3.2 三菱FX2N可编程控制器的介绍    13
3.3 学校作息时间控制系统的硬件设计    15
3.4 本章小结    17
第4章 软件设计    18
4.1 GX Developer Ver.7软件说明    18
4.2 学校作息时间控制系统的软件设计    19
4.3本章小结    27
结    论    28
参考文献    29
致    谢    30
附    录    31

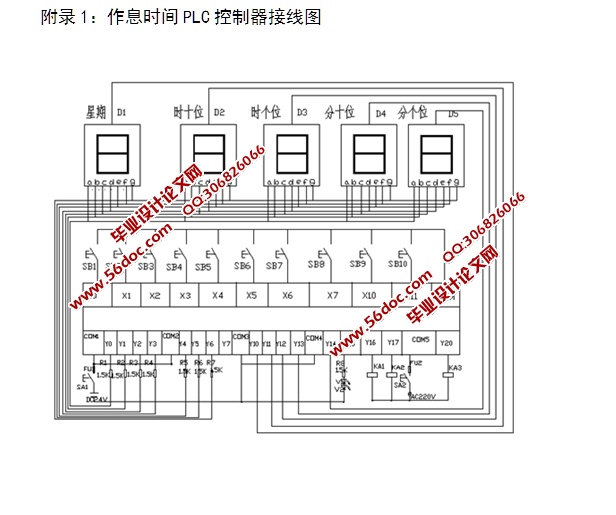

附录1:作息时间PLC控制器接线图    31
附录2:主程序指令表    32
