电路板涂胶机的设计(CAD,CAXA,零件图,装配图,电路图)

来源:wenku7.com  资料编号:WK710961 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK710961
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

电路板涂胶机的设计(CAD,CAXA,零件图,装配图,电路图)(任务书,开题报告,外文翻译,设计说明书22000字,工作总结,CAD7张,CAXA图7张,电路图,零件图,装配图)
摘 要
数控机床的广泛应用,标志着机电一体化技术的高速发展和取得的成绩。本论文主要介绍的是电路板涂胶机设计,共分为以下几大部分:
一、机床机械结构的设计与计算,主要介绍了一些非标准件,如机架、涂胶头、吸盘等的设计计算,滚珠丝杠的选用与计算,直线滚动导轨和圆柱导轨的选用及计算,在已知条件下进行步进电动电机的选用;
二、气压系统的整体设计与气压元件的选用和计算(吸盘采用气压系统),整体设计包括气压系统原理图的绘制,气压回路的构成,气压原件的选择主要为气压缸。

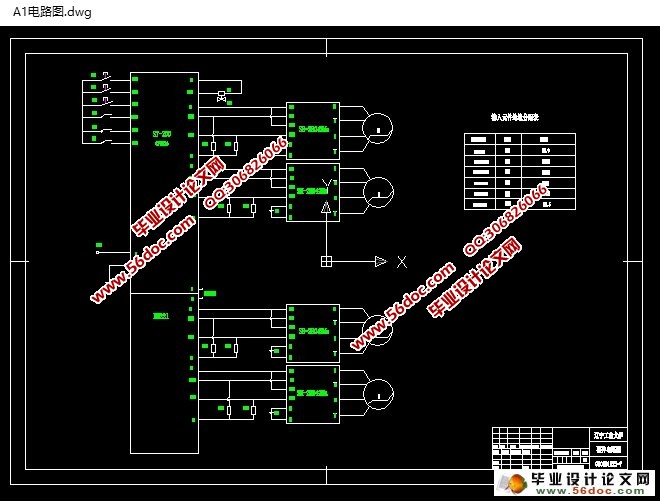

三、控制部分的设计,其中包括了控制器的选用、控制流程图的绘制、硬件电路图的绘制、控制程序的编写,在硬件电路图的设计中根据机械部分设计时所选用的电机来确定其驱动芯片。
此外,本论文可参详机械图进行对照分析,可作为机床工艺说明使用。
关键词 直线滚动导轨 圆柱导轨 气缸

Abstract
Extensive use of CNC machine tools, mechatronics marked the rapid development and achievements. This paper introduces the processing of CNC surface grinder-link at both ends of the overall design process, a total is divided into the following major parts:
    The first part of the mechanical structure for the machine tool design and calculation, introduced a number of non-standard items, such as shaft parts, feed plates, pulley calculation, such as design, selection and calculation of ball screw, V with the selection and use of root to determine the number of known conditions of the selected motor (including the stepper motors and three-phase asynchronous motor);
    The second part of the overall design of pneumatic system components and the pressure of selection and calculation of the overall design, including the principle of pressure mapping system, pneumatic circuit components, the original choice of major depression for the pressure tank, pressure pump and valve choice and calculation, as the air pressure pump driven by the needs of electric, so to join in this part of the pump motor selection and calculation;
    The third part of the design is divided into control, including the choice of the controller to control the flow chart of the drawing, the rendering hardware circuitry to control the preparation process, the design of the hardware circuit diagram in accordance with the design of mechanical parts of the selected motor to determine the the driver chip.
    In addition to three major addition, the paper also presented a rough mechatronics technology development, can be used as the use of machine tool technology
Keywords linear rolling guide rails cylinder cylinder

要求所设计的涂胶机能够实现自动卡紧电路板,卡紧后本机将根据编好的程序要求要涂覆的区域涂洒覆盖。电路板的尺寸范围(长:500mm—130mm宽:70mm—250mm);涂层薄厚可在(1mm—3mm)范围内任意调节;涂胶时间为1—20秒;精度控制在±0.01mm。该生主要完成1)设备机械结构设计;2)气压系统设计;3)控制系统的设计等设计任务。

设计的总体目标
本次设计的目标是能够使涂胶机实现自动卡紧电路板,并根据编好的程序要求,给要涂覆的区域覆盖。涂层薄厚可在规定范围内任意调节。
为了能够深入了解电路板涂胶机的功能特点以完整的完成课题,本人查阅了相关资料。并了解相关设计要求。涂胶机主要工作目的有四方面。一是自动卡紧电路板;二是能够让涂胶头按着要求的轨迹进行运动涂胶。三是能够调节涂胶的厚度。四是保证保护胶始终处在适宜工作的稠度,能够自如涂洒。
     按以上述要求计出一套具有结构紧凑,工作效率高、能够准确定位、涂胶头(X、Y、Z)三个方向自由运动、应用方便等特点的电路板涂胶机。
机械部分可行性分析
本涂胶机主要包括机械部分,控制部分,组成。根据现有的国内外涂胶机的原理及结构,进行结构、尺寸上的来设计。


电路板涂胶机的设计(CAD,CAXA,电路图)
电路板涂胶机的设计(CAD,CAXA,电路图)
电路板涂胶机的设计(CAD,CAXA,电路图)
电路板涂胶机的设计(CAD,CAXA,电路图) 电路板涂胶机的设计(CAD,CAXA,零件图,装配图,电路图)


目 录
第1章 绪 论    1
1.1题目的来源及意义    1
1.2设计内容    1
第2章 总体方案的设计    2
2.1设计的总体目标    2
2.2机械部分可行性分析    2
2.3控制部分可行性分析    5
第3章 机械结构的设计    7
3.1 X、Y、Z工作台和涂胶头导轨副的计算与选型    8
3.1.1 导轨选择考虑的因素:    8
3.1.2 直线滚动导轨副的计算与选型:    9
3.1.3 圆柱直线导轨副的选型:    10
3.2 传动部件的计算和选型    11
3.2.1 滚珠丝杠的特点    11
3.2.2 滚珠丝杠螺母副的计算与选型:    11
3.3 丝杠用电机的选用    15
3.4 增量式旋转编码器的选用    18
3.5 步进电动机驱动电源的选用    18
3.6 联轴器的选型    19
3.7 轴承的选型与校核    20
3.8 机架的设计    21
第4章 气压系统的设计    26
4.1 气压系统原理图    26
4.2气压元件的选择与计算    27
4.2.1吸盘气压缸的计算与选型:    27
4.2.2气压阀类的选用    28
4.2.3气泵的选择计算    29
4.2.4泵用电机的计算与选型    29
4.2.5其它辅助气压元件的选择    30
第5章 控制系统的设计    32
5.1控制器的选择    32
5.2 PLC技术基本原理    32
5.3 PLC控制程序设计    37
5.4PLC型号的选择    38
5.5驱动器的选择    40
5.6控制流程图    42
5.7硬件电路的设计    43
第6章  总结    46
6.1关于机器    46
6.2关于设计    46
致 谢    48
参考文献    49
附录    50
