110kV变电所电气部分初步设计(附CAD图)

来源:wenku7.com  资料编号:WK718671 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718671
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

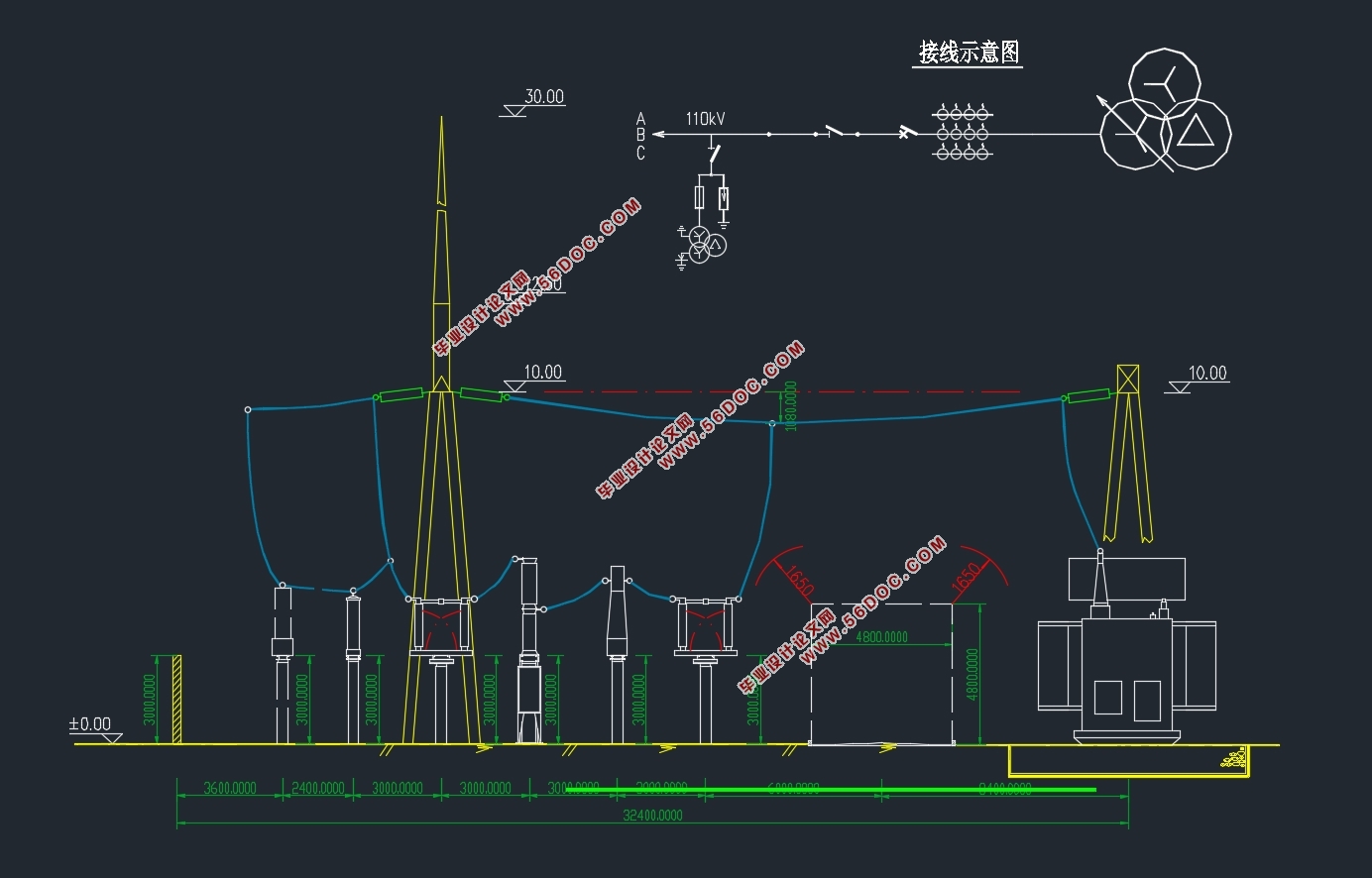

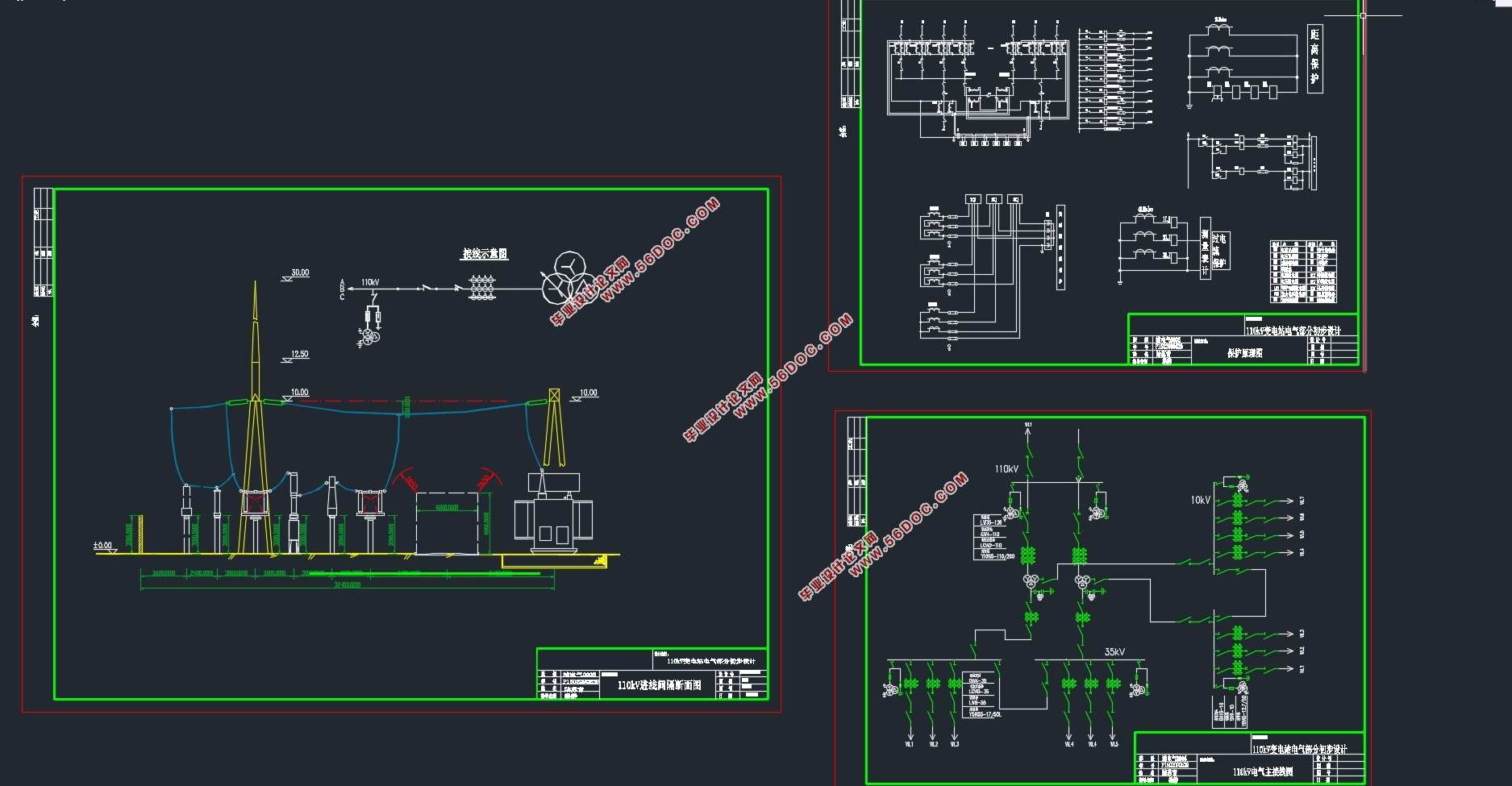

110kV变电所电气部分初步设计(附CAD图)(任务书,开题报告,论文说明书21000字,CAD图3张)
摘要
随着经济的发展和现代工业建设的迅速崛起,供电系统的设计越来越全面、系统,工厂用电量迅速增长,对电能质量、技术经济状况、供电的可靠性指标也日益提高,因此对供电设计也有了更高、更完善的要求。
变电站在电力生产和分配中起到了举足轻重的作用,是电力系统中变换电压,接受和分配电能,控制电力的流向和调整电压等级的电力设施。动力传动与控制枢纽的设计是否合理的,不仅直接影响了基础设施的投资,经营成本和有色金属的消费量,也将反映在和经济效益的企业,设备,人身安全供电的可靠性和安全性方面有密切的关系。本设计严格遵循发电厂电气部分的设计原则,主要介绍了水电站电气一次部分设计的基本知识,包括设计原则、步骤和计算方法等。通过对电气主接线的设计和计算、厂用电的设计、短路电流的计算、电气设备的选择和校验、配电装置的设计以及继电保护配置等,完成了对所给系统的电气一次部分的初步设计。
关键词: 水电站 主接线 电气设备 短路电流 继电保护

110KV substation electrical part of the preliminary design
Abstract
With the development of economy and the rapid rise of modern industrial building, the design of the power supply system more comprehensive, systematic, rapid growth in electricity plants, power quality, technical and economic conditions, supply reliability indicators are also increasing, so the also have higher power supply design, better requirements.
Substation for electricity production and distribution has played a pivotal role, is to transform the power system voltage, receiving and distributing power to control the flow of electricity and adjust the voltage of power facilities, power transmission and control as the hub of the design is reasonable, not only directly affecting the infrastructure investment, operating costs and the consumption of non-ferrous metals, will also be reflected in the power supply reliability and safety aspects of it and the economic efficiency of enterprises, equipment, personal safety are closely related.
The design of substation electrical part strictly follow the design principles, the main part of the design introduces electrical substation basic knowledge, including design principles, procedures and calculation methods. Through the main electrical wiring design and calculation, the design of the electrical short-circuit current calculation, selection and verification of electrical equipment, power distribution equipment design and relay configuration, completed the electrical part of the system the preliminary design.
Keywords: hydropower; main wiring ;electrical equipment;short-circuit; current relay

.2原始资料和主要内容
电力工业的迅速发展,对发电厂(变电所)的设计提出了更高要求。
该课题目的是学习和掌握发电厂(变电所)电气部分设计的基本方法,进行负荷计算、电气主接线设计、变压器选择、短路电流计算、设备选择所用电选择、无功补偿、防雷规划、继电保护配置等。
1.2.1原始资料:
    1.根据电力系统规划需新建一座110kV区域变电所。该所建成后与110kV电网相连,并供给近区用户。该变电站主要用于丰水季节区域小水电电力外送主网。(小部分就地消化外)
2.工程本期建设规模为:
① 110kV出线1回;
② 35kV线路6回;
③ 10kV线路7回;
④ 110kV出线取最大负荷利用小时数为 ;
⑤ 水电站负荷数据附表
3.系统阻抗:110kV侧电源容量为1000MVA,归算至本所110kV母线侧阻抗为0.32。{ }
4.该地区历年最高温度为39.5℃,历年最低温度为-9.5℃,年平均气温16.2℃,最高内涝水位2.3米。
5.该变电所位于镇郊,地势平坦,交通便利,无环境污染。
1.2.3主要完成的内容包括:
    ① 主接线设计。
    ② 主变压器选择。
    ③ 短路电流计算。
    ④ 导体和电气设备选择。
    ⑤ 配电装置设计。
    ⑥ 主变保护配置。


110kV变电所电气部分初步设计(附CAD图)
110kV变电所电气部分初步设计(附CAD图)


目录
摘要    I
Abstract    II
第一章 绪论    1
1.1课题背景    1
1.1.1 我国变电所发展现状    1
1.1.2 变电所未来发展需要解决的问题    1
1.2原始资料和主要内容    2
1.2.1原始资料:    2
1.2.3主要完成的内容包括:    2
1.3设计步骤    3
第二章  变电所电气主接线设计    4
2.1 主接线方案的选择、比较、确定    4
2.1.1对原始资料的分析    4
2.1.2主要接线方式    4
2.1.3主接线方案的比较    8
2.1.4确定最优主接线设计方案    11
2.2主变压器选择    11
2.2.1主变压器选择的基本要求    11
2.2.2主变台数及其容量的选择    12
第三章    短路电流计算    14
3.1   短路电流计算概述    14
3.1.1 短路电流定义    14
3.1.2 短路电流计算目的    14
3.1.3 短路电流计算方法:    14
3.1.4 短路电流的计算步骤    15
3.1.5计算短路电流的必要性以及短路是的严重后果    15
3.1.6短路点选择、计算的目的及基本假设条件    16
3.1.7限制短路电流的措施    16
3.2 短路电流计算过程    17
3.2.1计算各回路电抗    17
3.2.2短路计算    18
第四章 电气设备、导线选择及检验    23
4.1  电气设备的选择标准及技术条件    23
4.1.1电气设备选择的概述    23
4.1.2电气设备选择的技术条件    24
4.2 断路器的型号选择与校验    26
4.2.1断路器选择标准    26
4.2.2 110kV断路器选择:    27
4.2.3 35kV断路器选择:    27
4.2.4 10KV断路器的选择:    28
4.3 隔离开关的型号选择与校验    29
4.3.1 隔离开关的选择标准    29
4.3.2 110KV隔离开关选择    29
4.3.3 35KV隔离开关选择    30
4.3.4 10KV隔离开关的选择    31
4.4  导体的选择    32
4.4.1 裸导体的选择标准    32
4.4.2 裸导体的选择    32
4.4.3 110KV进线及出线导线选择与校验    33
4.4.4 主变35KV出线及35KV母线导线选择与校验    34
4.4.5 10kV出线导线选择与校验    35
4.5  互感器的型号选择与校验    35
4.5.1 互感器的作用与特点    36
4.5.2 电流互感器的选择    37
4.5.2 电压互感器的选择    40
第五章  变电站配电装置的设计    43
5.1配电装置概述    43
5.1.1配电装置的分类    43
5.1.2对配电装置基本要求    43
5.1.3 配电装置的设计    43
5.2电气设备的配置    44
第六章   防雷保护    45
6.1防雷保护的概述    45
6.2防雷措施    45
6.3  避雷器的选择    45
6.3.1 110kV侧避雷器的选择    45
6.3.2 10kV侧避雷器的选择    46
第七章 变压器的继电保护    48
7.1 电力变压器的继电保护    48
结论    50
参考文献    51
致谢    53
