江宁酒店式公寓(二类高层建筑)电气设计(附CAD电气图)

来源:wenku7.com  资料编号:WK718622 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718622
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

江宁酒店式公寓(二类高层建筑)电气设计(附CAD电气图)(论文说明书13000字,CAD图纸20张)
摘要
本毕业设计为江宁酒店式公寓电气设计,包括变配电、照明、动力、防雷接地系统设计。整个设计依据国家相关的设计规范和标准以及有关专业提供的设计资料。变配电系统根据建筑负荷以及相关规范确定变压器容量、高低压开关柜、配电线路、保护电器、配电柜等的型号;照明系统设计包括灯具型号数量选择和布置、照度和单位面积功率计算、照明负荷计算、照明配电方式等;动力系统设计包括动力设备的配电,确定电缆、桥架、母线等的型号、规格,确定控制和保护电器的型号、规格等;接地系统根据相关要求进行功能性接地和保护性接地设计;防雷系统根据气象数据确定建筑防雷等级对建筑进行防雷设计
关键字:变配电系统 照明系统 动力系统 防雷接地
Electrial Design of JIANG NING Apartment
Abstract
The graduation of Jiangning apartment electrical design, including power distribution, lighting, power, lightning protection and grounding system design. The whole design based on national norms and standards related to the design and provision of relevant professional design information.Distribution system is determined according to the capacity of the transformer, high voltage switch cabinet, distribution lines, protection of electrical appliances, power distribution cabinet, building load as well as the related standard model;Lighting system design, including the number of model selection and arrangement of lighting, illumination and power calculation unit area, lighting load calculations, lighting distribution methods;Power system design, including power distribution equipment, determine the cable, bridge, bus and other models, specifications, determine the control and protection of electrical models, specifications, etc.; Grounding system functional earthing and protective grounding design in accordance with the relevant requirements; lightning protection system according to meteorological data to determine the building lightning protection level of lightning protection design of buildings
Keywords: variable power distribution system lighting system power system lightning protection and grounding

1.1工程概述
本工程为实际工程应用课题,位于南京市,该工程为钢筋混凝土框架-剪力墙结构,房屋总高38.6m,地上11层地下1层,建筑面积约13000㎡,属二类高层建筑。耐火等级为二级。
1.2设计概述
本次设计对象是江宁酒店式公寓。设计内容:
(1)照明系统:根据照明设计标准选择照度值及单位面积功率,选择照明光源和灯具;根据照度标准确定每个房间的灯具数、布置方式及其控制方式。
(2)动力系统:根据各专业提供的用电负荷大小、负荷性质,以及设备位置来考虑配电方式。
(3)变配电系统:根据用电负荷性质和容量确定变压器、高低压开关设备及其保护、系统配电方式
(4)防雷接地系统:根据建筑状况及工艺要求进行防雷接地。
1.变配电系统:
(1)本工程由市政电网引两路10kV电源供电,互为备用。每路电源均能承担全部一二级负荷。带电导体系统型式为三相四线制,系统接地形式采用TN-S系统,配电方式采用树干式、放射型式混合配电。
(2)低压配电采用放射式和树干式相结合的方式,对于单台容量较大的负荷或重要负荷采用放射式;对于一般负荷采用树干式与放射式结合的方式供电。
(3)本工程的消防动力设备、应急照明、消防控制室、消防电梯等采用双电源供电,并在末端互投。
(4)本工程一层设置变配电所,并设置两台630kVA变压器,总容量1260kVA
2.照明系统
一般场所用T5直管荧光灯,走廊、住房均选用紧凑型节能荧光灯,走廊灯具为筒灯,住房为吸顶灯。
走廊、电梯前室的应急照明平时作为正常照明使用,地下车库应急照明间隔设置。

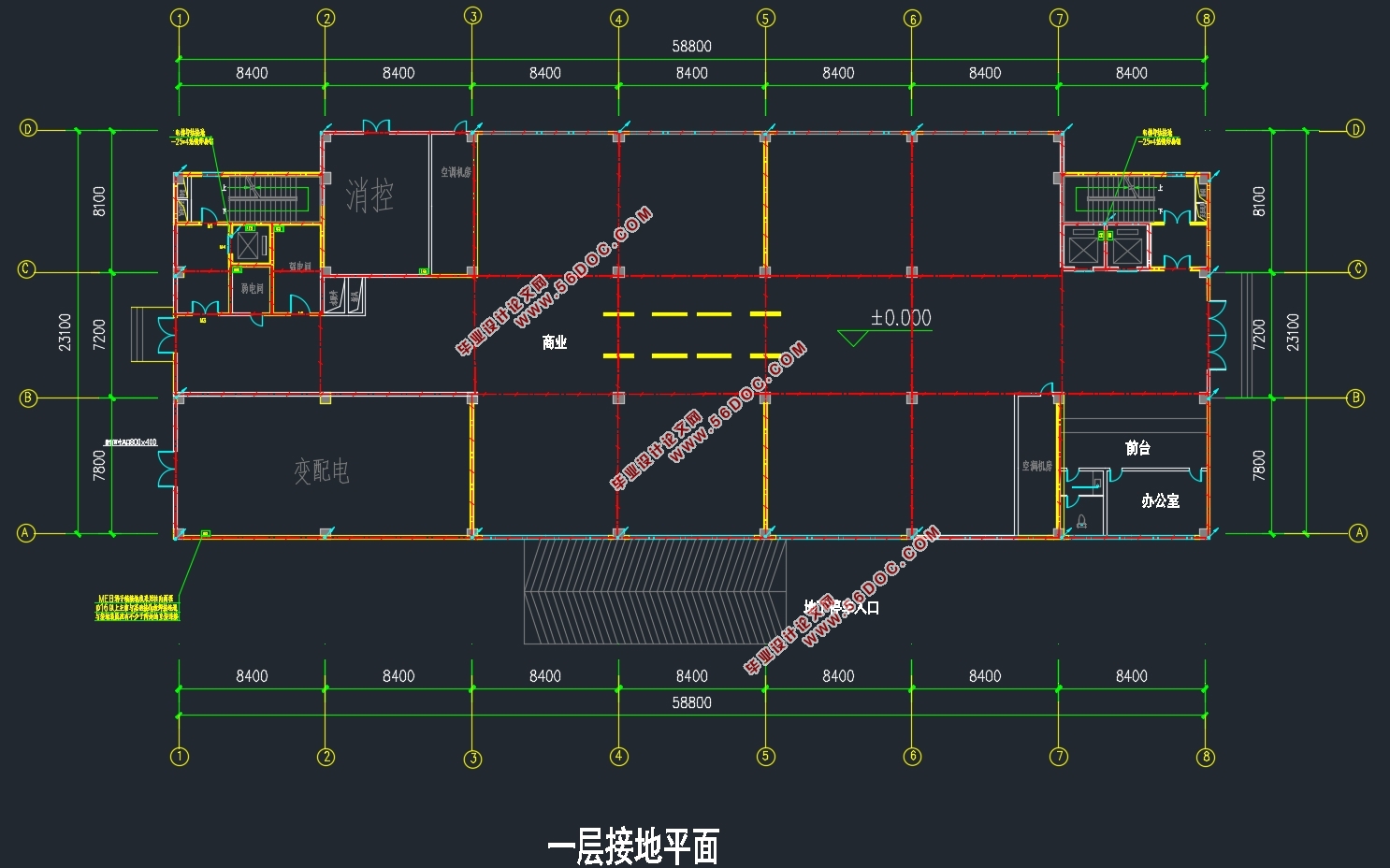

3.防雷接地系统
(1)按年预计雷击次数确定建筑物防雷等级,在屋顶设置避雷带,突出屋面部分与避雷带电气连接,引下线利用建筑钢筋或钢结构柱。
(2)为放雷电波侵入,进入建筑的线路、金属管道埋地引入,并将电缆金属外皮、钢导管与接地网连接。
(3)变压器低压侧、楼层配电箱、电梯配电箱、消防控制配电箱等处设置SPD.
 (4)本工程已建筑物的金属体、构造钢筋何基础钢筋作为接地体,其接地电阻不大于1Ω.
(5)建筑做等电位连接,在变配电所设置总等电位连接端子箱(MEB),将金属管道、构件、接地线与等电位想连接
(6)在强弱电井、浴室、消防控制室、电梯机房等做局部等电位(LEB)。

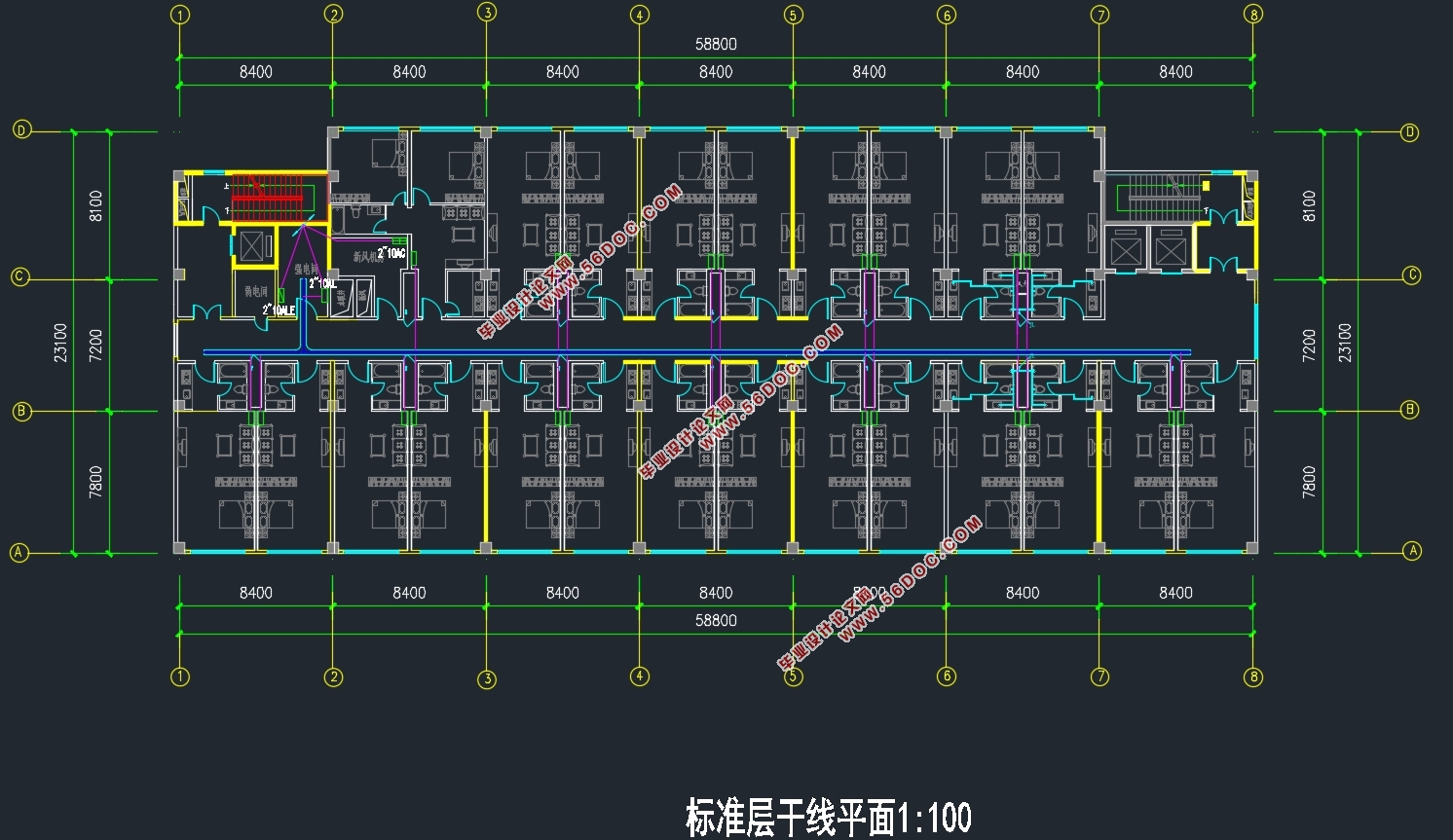

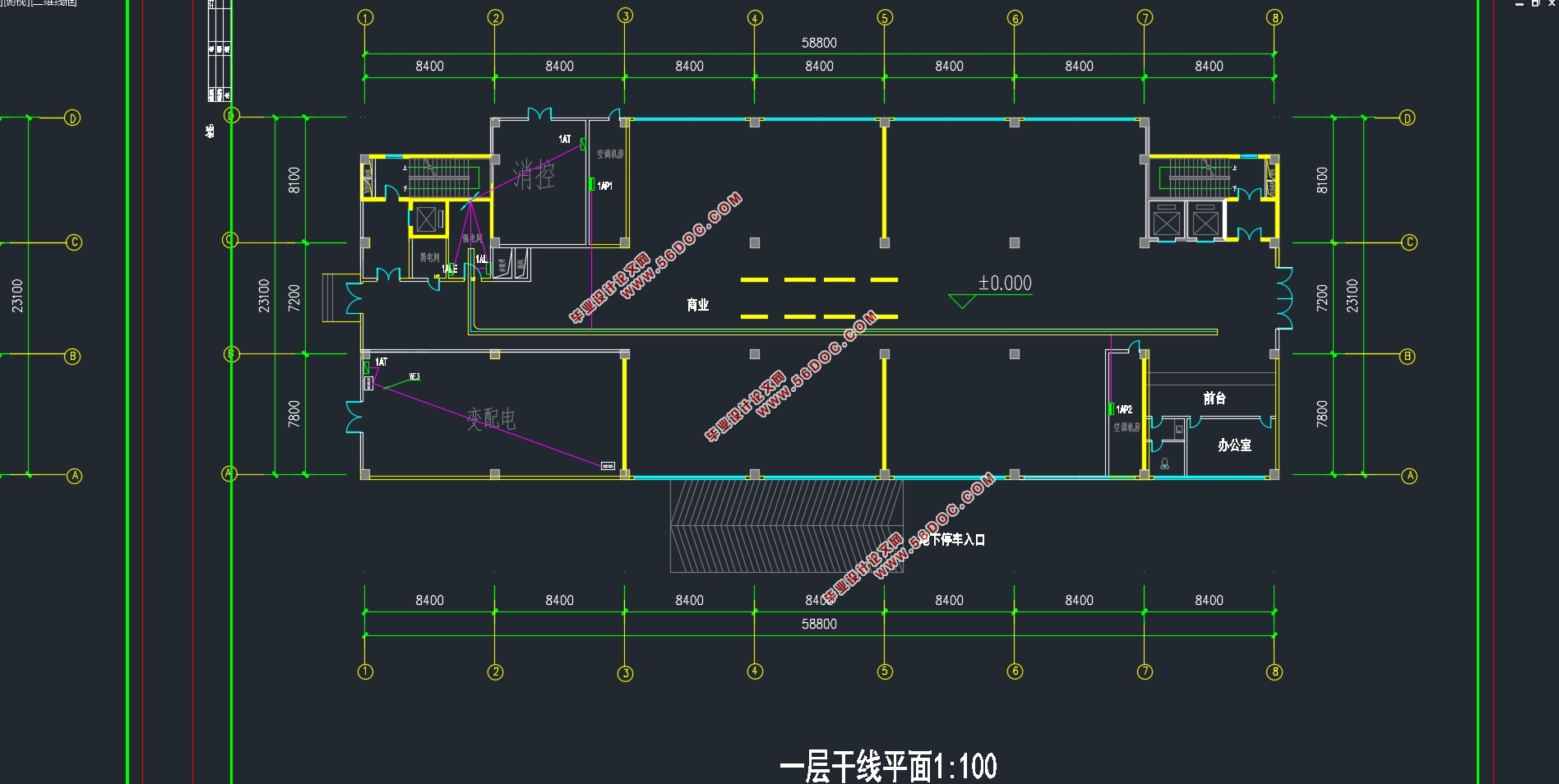

江宁酒店式公寓(二类高层建筑)电气设计(附CAD电气图)
江宁酒店式公寓(二类高层建筑)电气设计(附CAD电气图)
江宁酒店式公寓(二类高层建筑)电气设计(附CAD电气图)
江宁酒店式公寓(二类高层建筑)电气设计(附CAD电气图)


目录
摘要    I
ABSTRACT    II
第一章 系统概述    1
1.1工程概述    1
1.2设计概述    1
第二章 照明系统    3
2.1照明计算及灯具布置    3
2.1.1本工程照明器情况    3
2.1.2照明设计标准    4
2.1.3照度计算    5
2.1.4照度计算    7
2.2照明负荷计算    11
2.2.1照明配电系统设计原则    11
2.2.2需要系数法确定计算负荷    12
2.2.3照明负荷计算    13
第三章 动力系统    16
3.1按需要系数法确定计算负荷    16
3.2配电系统说明    22
第四章 变配电所设计    25
4.1变配电室位置选择及要求    25
4.1.1. 变配电室的位置选择    25
4.2变配电室布置    25
4.2.1.配电柜的选择    25
4.2.3变配电室接地设置    26
4.3变压器容量选择    26
4.4高低压开关柜的选择    28
第五章 防雷系统    30
5.1防雷计算    30
5.2防雷措施    30
第六章 接地系统    32
参考文献    34
致谢    36
