经济开发区国税局办公楼电气设计(附CAD电气图)

来源:wenku7.com  资料编号:WK718618 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718618
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

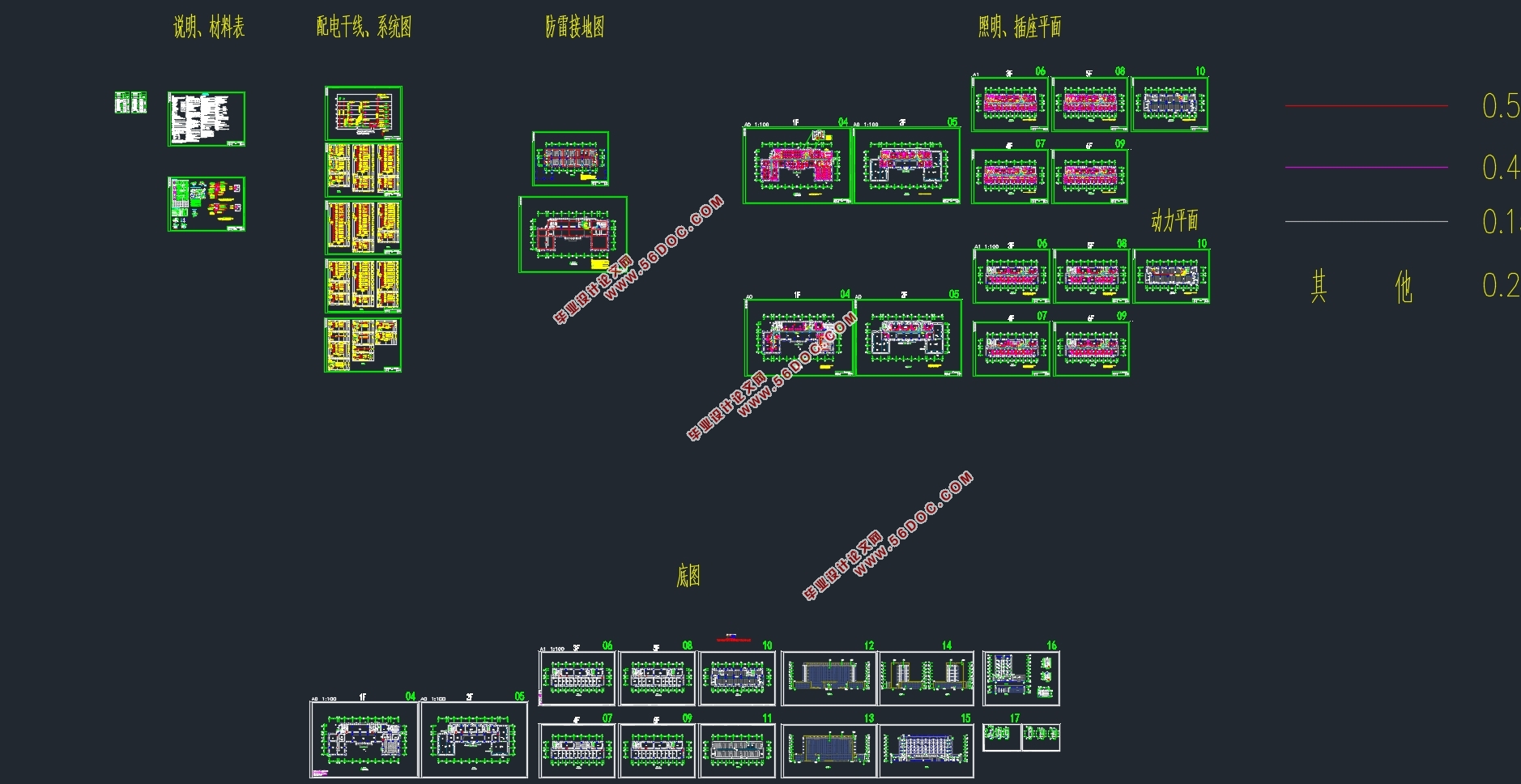

经济开发区国税局办公楼电气设计(附CAD电气图)(论文说明书14000字,CAD图纸36张)
摘  要
本毕业设计包括经济开发区国税局办公楼的以下电气系统:10/0.4kV变配电系统、电力配电系统、照明系统、动力系统、建筑物防雷与接地系统。10/0.4kV变配电系统设计主要包括负荷计算、高低压供电系统结线线方式及运行方式设计和变配电设备选择。本设计负荷等级为二级,高压部分采用户外箱变,电源进线采用一路10kV高压进线加一路380V低压进线,变压器容量500kVA;电力配电系统设计主要包括配电方式、配电线路保护设计。低压配电系统采用220/380V放射式与树干式相结合的方式,二级负荷采用两回路供电,在末端互投,三级负荷采用单电源供;照明系统设计主要包括灯具的选择及布置、照度与功率密度计算、线缆的选择等。设计中主要采用T5系列三基色荧光灯,光源配电子镇流器,办公室、会议室照度按照300lx设计,资料、档案室按200lx设计,走廊按50lx设计;动力系统设计主要包括插座布置、线缆的选择等。本设计中动力设备主要为电梯、防排烟风机和消防稳压泵,均采用全压启动;建筑物防雷与接地系统设计主要包括外部防雷和内部防雷设计。外部防雷系统由接闪器、引下线、接地带、接地极等有机组成,缺一不可,内部防雷包括浪涌保护和等电位连接。
关键词:10/0.4kV变电系统、电力配电系统、照明系统、动力系统、防雷与接地系统

The Design of Electric System of Economic Development IRS office building
Abstract
The graduation project about the Economic Development IRS office building includes the following electrical system: 10/0.4kV power distribution systems, power distribution systems, lighting systems, power systems, lightning protection and grounding systems. 10/0.4kV transformation and distribution system design includes load calculation,the design of  equipment selection about high and low voltage power power system. The design load rating of three, pressure part of the outdoor box changes, power line using 10kA high-pressure line plus   the line 380V low voltage transformer capacity 500kVA; Power distribution system design includes power distribution, power distribution circuit protection. Low-voltage distribution system combinations radial and trunk-style, Second order load using two loop-powered, at the end of each vote, third load a single power supply; Lighting system design includes the selection and arrangement of lighting, illumination and power density calculations, cable selection. Design used mainly T5 series tricolor fluorescent light with electronic ballast, the illumination design of offices, meeting rooms according to 300lx, data archives by 200lx, corridor by 50lx; The design of dynamic system includes socket layout, cable selection. The design of power equipment mainly includes the elevator, smoke and fire pump fan, all with full pressure start; Building lightning protection and grounding system design includes external and internal lightning protection. External lightning protection system consists of air terminals, down conductors, grounding straps, grounding and other organic composition; internal lightning includes surge protection equipotential bonding.
Keywords:10/0.4kV substation systems、Electricity distribution systems、Lighting system、Power Systems、Lightning protection and grounding system

1.1  工程概况
本工程位于南京市经济开发区。总建筑面积约6548.82平方米。地上6层,主要为办公室、会议室等。本工程属于二类办公建筑。建筑主体高度27.6m。防火分类等级:二类,防火等级:二级。
1.2  系统设计简介
1.2.1 10/0.4kV变配电系统
1.负荷估计:本设计中建筑面积约6500平方米,计算负荷约为348.4kW,拟设计变压器总装机容量500kVA.
2.电源:为满足二级负荷供电要求,本工程由市政电网引一路10kV加一路380V电源供电。
3.本工程采用欧式箱变,户外布置,变压器与高低压室成目字型布置。
1.2.2 低压配电系统
1. 本工程中消防负荷按二级负荷供电;客梯、其他一般区域正常照明、空调等非消防负荷为三级负荷。
2.二级负荷采用两回路供电,在末端互投(或在适当位置互投)。
3.三级负荷采用单电源供电。
4.低压配电系统采用220/380V放射式与树干式相结合的方式,对于单台容量较大的负荷或重要负荷采用放射式供电;对于照明及一般负荷采用树干式与放射式相结合的供电方式。
5.低压配电线路装设短路、过载、接地故障保护,但是消防设备的配电线路其过载保护仅输出信号,不作用于跳闸。
6.应急照明和疏散指示灯照明,设置双电源供电,末端自动切换,且灯具自带蓄电池供电。
1.2.3 照明系统
1.根据照明设计标准对不同场的照度要求选择照度,按照照度要求计算出不同场所所需光源数量,并进行分析比较最终确定灯具布置方案并进行功率密度校核。
2.应根据办公楼各房间的用途及各自的功能需求选择合适的灯具。在光源的选择上,应选择较高发光效率、较好显色指数、色温恰当的光源。
3.在充分利用自然光的基础上,我们合理布置灯具后,更需采取优化的控制方式,以实现节能。如:有外窗的房间采用室外光控开关,控制室内灯具的开关;公共区域深夜时段降低照度,配合照度调整开灯具数。
1.2.4 动力系统
根据设备容量的大小、供电可靠性的要求的高低,结合电源情况、设备位置、并注意系统接线简单、可靠,并注具有一定的灵活性,操作维护安全及检修方便等因素综合考虑来确定其配电方式。
1.2.5 建筑物防雷与接地系统
建筑物的防雷与接地系统主要包括外部防雷与内部防雷系统。
1.外部防雷系统由接闪器、引下线、接地带、接地极等有机组成,缺一不可。设计时,首先根据土建条件,确定接闪器、引下线、接地带和接地极的形式。不同结构形式的建筑物,选用的外部防雷系统各不相同。
2.内部防雷包括浪涌保护和等电位连接。浪涌保护采取分级保护、逐级泄流的原则。在电源的总进线处安装放电电流较大的一级浪涌保护器,每层配电箱及电梯配电箱内设二级浪涌保护器。等电位连接采用总等电位联结,电源进线做重复接地。进线配电间设总等电位箱。各层配电间、电梯井道等处设局部等电位。


经济开发区国税局办公楼电气设计(附CAD电气图)
经济开发区国税局办公楼电气设计(附CAD电气图)
经济开发区国税局办公楼电气设计(附CAD电气图)
经济开发区国税局办公楼电气设计(附CAD电气图)


目录
摘  要    I
ABSTRACT    II
目录    III
第一章  绪论    1
1.1  工程概况    1
1.2  系统设计简介    1
1.2.1 10/0.4kV变配电系统    1
1.2.2 低压配电系统    1
1.2.3 照明系统    2
1.2.4 动力系统    2
1.2.5 建筑物防雷与接地系统    2
第二章  10/0.4KV变配电系统    3
2.1电力负荷计算    3
2.2电容补偿计算    5
2.3短路电流计算    6
2.4变压器高低压母线选择与校验    9
2.5箱变主接线的确定    10
2.6变配电设备选择    10
第三章  低压配电系统    13
3.1负荷分级    13
3.1.1分级标准    13
3.1.2负荷分级确定及供电要求    13
3.2配电方式    14
3.2.1配电方式分类    14
3.2.2配电方式选择    14
3.2.3配电设备布置    14
3.3配电线路保护    14
3.3.1短路保护    14
3.3.2 过负荷保护    15
3.3.3接地故障保护    15
第四章  照明系统    16
4.1照度与照明方式选择    16
4.1.1照明照度设计标准    16
4.1.2照明方式选择    17
4.2光源与灯具的选择    17
4.3照度计算    18
4.3.1照度计算常用方法    18
4.3.2照度计算    20
4.4照明负荷计算    25
4.4.1一般原则    25
4.4.2需要系数法确定计算负荷    25
4.4.3照明负荷计算    26
4.5应急照明    28
4.5.1应急照明种类和照度要求    28
4.5.2应急照明灯具的布置和选用    28
4.5.3应急照明控制方式    29
4.6电压损失计算    29
第五章 动力系统    31
5.1按需要系数法确定计算负荷    31
5.2空调配电箱负荷计算    31
5.3消防动力负荷    33
5.3.1消防动力负荷计算    33
5.3.2电动机保护    34
第六章 建筑物防雷与接地系统    35
6.1防雷计算    35
6.2防雷接地要求及安全措施    35
6.2.1建筑物防雷    35
6.2.2接地及安全措施    36
结  语    38
参考文献    39
致  谢    40
