六层上海某热电厂办公楼电气设计(附CAD电气图)

来源:wenku7.com  资料编号:WK718617 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718617
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

六层上海某热电厂办公楼电气设计(附CAD电气图)(开题报告,论文说明书21000字,CAD图纸23张)
摘要
本次毕业设计为上海某热电厂的照明、弱电、防雷与接地的设计。整个设计依据国家相关的设计规范和标准以及有关专业提供的设计资料。照明系统设计包括灯具型号数量选择和布置、照度和单位面积功率计算、插座的布置,配电箱负荷计算、照明配电系统等,目的是提供一个安全可靠且利于人们工作生活的配电系统;防雷与接地系统根据相关要求进行功能性接地和保护性接地设计,从而确保相关设备的安全工作以及建筑的安全;弱电系统根据相关要求布置信息点,还包括安防系统,有线电视系统,网络通信系统等的设计。弱电系统保证了建筑功能的正常运作。
关键字:照明系统 弱电系统 防雷与接地系统
The Design of a power plant in Shanghai
   Abstract
The graduation design is for Lighting, Electronic and Connecting ground of a power plant.The whole electrical design of this project is on the basis of the national related design specifications and standards and relevant professional design material. Lighting system design includes the choice of lamps type,number and the arrangement of lamps, illumination calculation and the power per unit area calculation, socket layout,load calculation of power distribution box, lighting distribution system, etc;The purpose is to provide a safety and reliable distribution system what is convenient for people’s working and life;Lightning protection and grounding system in accordance with the relevant requirements for functional earthing and protective earthing design,To ensure the security of related equipment and the security of the building; Electronic system in accordance with the relevant requirements to layout information point, including the design of security system, Cable television system, the network communication system, etc. Electronic systems ensure the normal operation of the building’s function.
Keywords: Lighting system, Electronic system, Lightning protection and Grounding system

1.1工程概述
本工程为办公楼,六层,框架结构,属于多层建筑。每层层高为4.4米,建筑物总高度29.7米,屋面高度为26.4米,电梯机房高度为29.7米,机房层高3.3米。本建筑的配电间位于一层,消防监控保安室位于一层入口处。另有交换机室、网络机房(全厂)都位于一层。本办公楼左右各有一个楼梯,同时中间位置设有一部电梯。一层大厅上方为镂空结构。
1.2设计概述
本次设计对象是上海某热电厂办公楼。设计内容:
 本工程的配电系统:
 根据照明设计标准选择照度取值及单位面积功率,选择合适的照明光源和灯具;根据照度标准确定每个房间(或场所)的照明器数及其布置;确定照明设备的控制方法和器件;确定照明配电系统。
 供电电源及电压:
  1.配电电源采用50Hz,220/380V, 由室外配电室引来380/220V交流电源。电源进线处预埋保护钢管,埋深室外地坪下0.9米。为防止火灾,总配电箱进线处设有带漏电保护的总断路器及对雷击过电压保护的浪涌保护器。带电导体系统型式为三相四线制,系统接地形式采用TN-C-S系统,配电方式采用树干式、放射型式混合配电。
  2.负荷分级:一般负荷为三级负荷;应急照明,电梯等为二级负荷。
  3.应急电源及配电:应急照明,电梯采用双回路供电,双回路由两路进线进入配电间的不同配电柜的低压出线回路提供;部分应急照明灯具如疏散指示灯,自带蓄电池,蓄电池放电时间不少于120分钟。


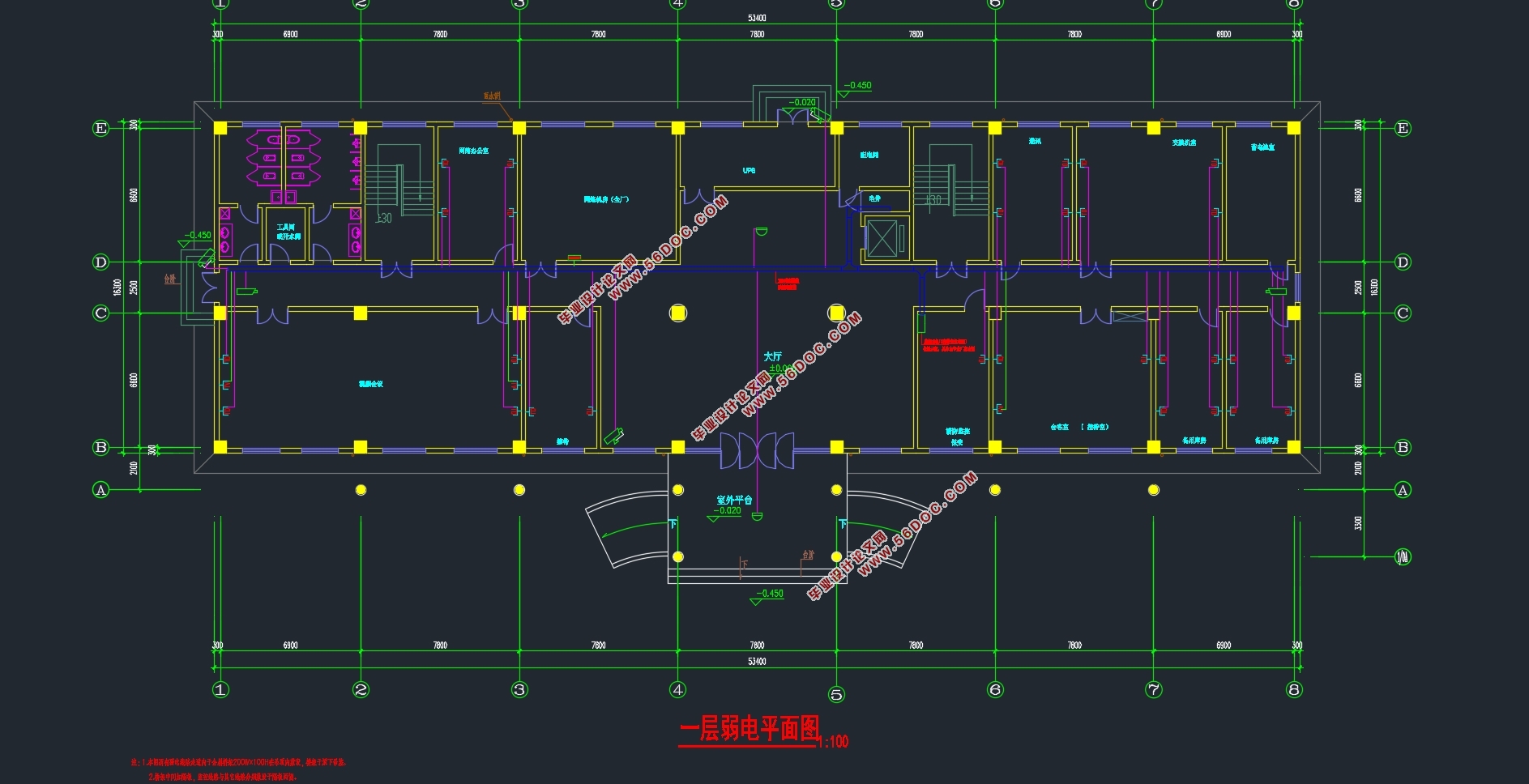

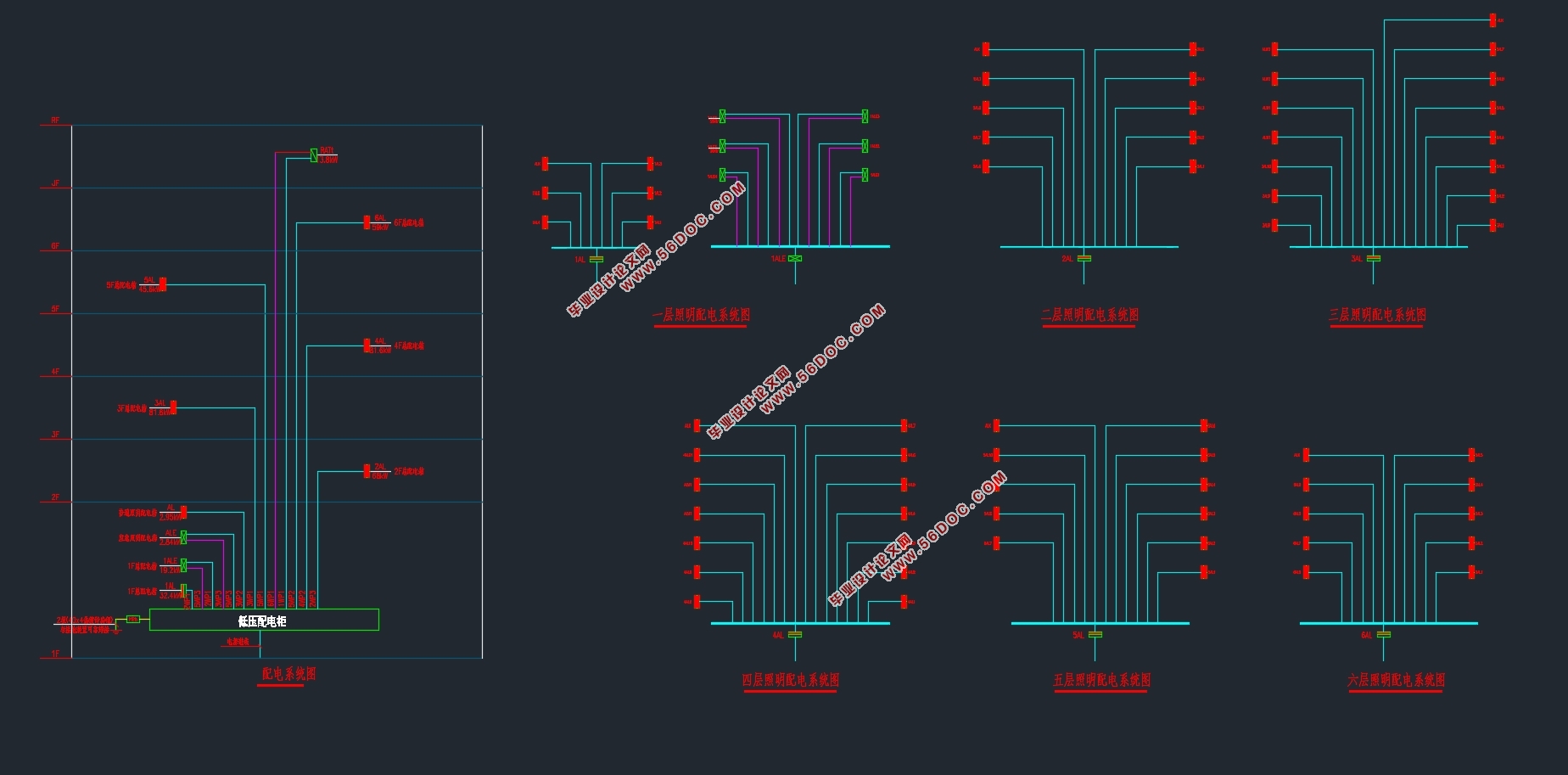

六层上海某热电厂办公楼电气设计(附CAD电气图)
六层上海某热电厂办公楼电气设计(附CAD电气图)
六层上海某热电厂办公楼电气设计(附CAD电气图)


目录
摘要    I
ABSTRACT    II
目录    III
第一章 系统概述    1
1.1工程概述    1
1.2设计概述    1
第二章 照明及配电系统    4
2.1 光照设计    4
2.1.1本工程照明器情况    4
2.1.2照明设计标准    5
2.1.3利用系数法    6
2.2配电设计    18
2.2.1 单相负荷换算为等效三相负荷的方法    18
2.2.2需要系数法确定计算负荷    19
2.2.3负荷计算表    20
第三章 弱电系统    52
3.1有线电视系统    52
3.2信息网络系统    53
3.3视频监控    54
第四章 防雷接地系统    56
4.1建筑物防雷系统    56
4.2建筑物接地系统    58
4.3本工程防雷接地系统设计:    58
参考文献    60
致谢    61
