日光灯的电子镇流器的设计(可同时驱动多只日光灯)

摘要：
日光灯是我们生活中广泛应用的光源之一，随着电力电子技术的发展，各种各样电子镇流器在照明领域得到了广泛的应用。可接多只日光灯的电子镇流器的设计解决了一个镇流器同时驱动十余只日光灯的问题。
关键词：
电子镇流器  日光灯电子镇流器  一拖多电子镇流器

1 引言
电子镇流器是利用电力电子技术，将工频电源信号转化为高频信号及超高频信号提供给灯泡(灯管)的电子装置，它能提高灯光效率和改善照明的质量。并且节约大量的铜材和钢铁,节约大量的电能,因此全世界都在积极发展推广。
具体要求：
①保证适配灯泡(灯管)工作电压和电流及工作质量。
②高效节能(元器件越少,本身耗电量越小)。
③体积小巧玲珑,电路要精简,效果显著,做到一个元件当几一个元件用。
④电磁干扰采用电学和化学相互配合,尽量去掉电子电路做电磁干扰 及电磁滤波(大大的减小体积也减少耗电和热量)。
⑤价格比要跟随市场。
⑥高频变压器频率超高体积减小,功率也就大。
电子镇流器的功率因数:
功率因数 PF(Power Factor)
电子镇流器输出的有功功率 (Real Power) 与电子镇流器输入视在功率 (Apparent Power) 这比称为功率因数，要求功率因数大于 0.95(低级大于 0.5,中级大于 0.9,高级大于 0.95,超高级大于 0.99) 。

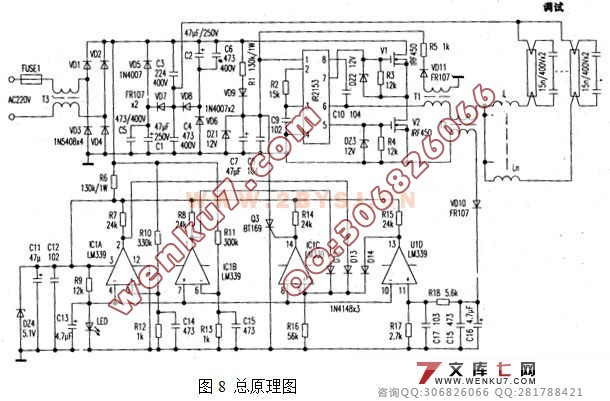

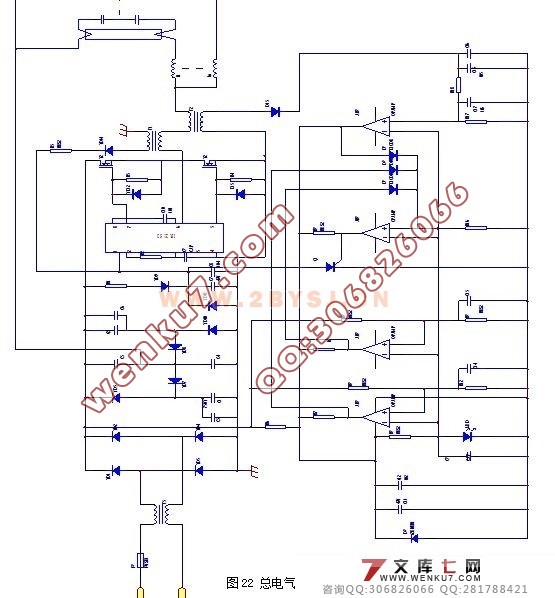

电源电路设计原理图
采用1N5408进行整流，滤波电容用47μF／250V的电解电容。为了减少电解电容的发热，在其两滤波电解电容旁加上无极的高频滤波旁路电容。

驱动电路设计原理图
功率管驱动电路采用自振荡半桥驱动器IR2153，IR2153是一种高压自振荡驱动CMOS开关管栅极集成电路。此集成电路为8脚，有双列直插（DIP）封装和表面贴装（SOIC）两种封装形式。内部含有与CMOS555定时电路相似的RC振荡器。它有两种输出，一路包括脉冲发生器、电平位移、脉冲滤波器及半桥逆变器上开关管的栅极驱动器。另外一路有延时电路、半桥逆变器下开关管的栅极驱动器，两路中设有死区控制电路。死区时间一般为1.








毕业设计说明书目录
1.引言   ……………………………………………………………………………2
2. 方案论证   ………………………………………………………………………2
2.1方案一    ………………………………………………………………………2
2.2方案二    ………………………………………………………………………3
3. 各电路设计和论证 ………………………………………………………………3
3．1 方案一   ………………………………………………………………………3
3．2 方案二   ………………………………………………………………………5
3．3单元电路设计      ……………………………………………………………5
3．3．1电源电路设计   ……………………………………………………………5
3．3．2驱动电路设计   ……………………………………………………………6
3．3．3集成运算放大IC设计    …………………………………………………6
3．4 工作原理      …………………………………………………………………7
4.器件介绍    ………………………………………………………………………8
4．1  IR2153的功能与内部结构    ………………………………………………8
4．2  LM339功能与内部结构    …………………………………………………10
4．3  IRF450参数介绍   …………………………………………………………16
4．4  IN5408的参数   ……………………………………………………………17
5．元件选用    ……………………………………………………………………18
6． 调试    …………………………………………………………………………18
7．附录  ……………………………………………………………………………19
8．参考文献  ………………………………………………………………………20
9．毕业设计总结……………………………………………………………………21
