PLL电路的研究及在信号产生中的应用(附程序,原理图)(任务书,开题报告,中期报告,外文翻译,论文12000字)
Research of PLL electric circuit and application in the signal-generating
本设计基于数字锁相环式频率合成技术,采用AT89S52单片机完成电压控制LC振荡器的控制。可控制单片机改变频率,步进为100KHz;可实时测量压控振荡器输出频率、输出电压峰—峰值,并用数码管显示器显示;在输出负载为容性阻抗时,用一个串联谐振回路提高其输出功率;采用了交流电压反馈和AGC电路来稳定输出电压;末级功放选用三极管2SC2668,使其工作在丙类放大状态,提高了放大器的效率;输出正弦波比较稳定,没有明显失真;输出频率稳定度达到10-3;输出功率 ≥20mW;输出电压可稳定在1V±0.1V。

本系统具有结构简单、信号稳定可靠、性能价格比高且易于维护,其主要特点体现在:
1. 采用AT89S52单片机完成电压控制LC振荡器的控制,实时测量并显示压控振荡器输出频率及输出电压峰—峰值精度优于10%;
2. 用数码管显示器,具有实时显示环境;
3. 输出频率范围:15MHz~45MHz;
4.输出频率稳定度:优于10³;
5输出电压峰-峰值:Vp-p=1V±0.1V;
6采用锁相环提高输出频率稳定度,输出频率步进间隔为100kHz;
7频率步长(step)10kHz。
本设计利用锁相环技术产生一个失真度小、输出频率稳定,整个课题的设计需要用到锁相环电路、MC145163芯片、AT89S52单片机、A/D转换器、放大器、LED数码管显示电路等部分的研究与设计。根据课题设计要求可知该系统需要利用环路滤波器(LPF)、可变分频器(÷N)和压控振荡器(VCO)电压信号,将放大后的信号送给
换器进行转换,并用PC机显示转换后的稳定电压。

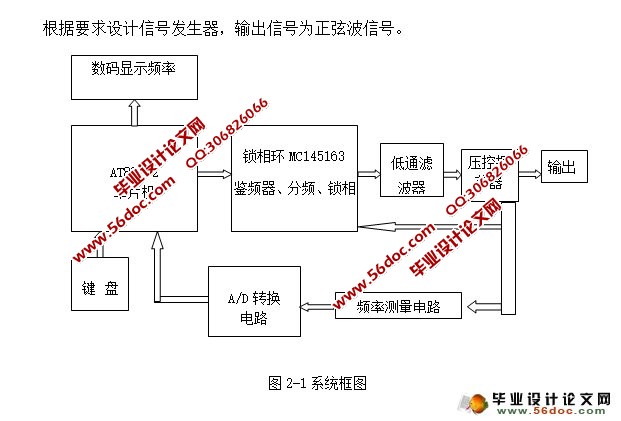

本设计采用锁相环式的频率合成技术,利用锁相环,使输出的正弦波频率与晶体振荡器的稳定度一样。控制部分采用单片机AT89S52单片机完成电压控制LC振荡器的控制,实时测量压控振荡器输出频率及输出电压峰—峰值Vp-p=1V±0.1V;并用数码管显示器对频率、电压峰-峰值进行时时显示;采用交流电压反馈和AGC电路输出稳定电压,实时测量并显示振荡器输出电压峰-峰值,精度优于10%使其输出稳定的正弦波。


PLL电路的研究及在信号产生中的应用(附程序,原理图)
PLL电路的研究及在信号产生中的应用(附程序,原理图)
PLL电路的研究及在信号产生中的应用(附程序,原理图)
PLL电路的研究及在信号产生中的应用(附程序,原理图)


目    录
1 引言    1
2系统组成    3
3方案论证与比较    4
3.1压控振荡器方案论证与选择    4
3.2频率合成器的设计方案论证与选择    4
3.3控制模块的设计方案论证与选择      5
3.4电源方案的选择    5
4锁相环    7
4.1锁相环的概念    7
4.2锁相环基本框图    7
4.3鉴相器的时序图    8
4.4捕捉带与通频带    9
5单元电路的设计    10
5.1压控振荡器    10
5.1.1压控振荡器MC1648    11
5.1.2压控振荡电路设计    11
5.1.3变容二级管与开关二级管切换电路    12
5.2锁相环式频率合成器的设计    12
5.2.1锁相环控制电路设计    12
5.2.2 MC145163的管脚图与内部组    13
5.2.3 MCl45163P的相位比较器    14
5.3低通滤波器    15
5.4电源电路设计    16
5.5电子控制单元电路(ECU)    16
5.5.1 89C52单片机的管脚说明    16
5.6频率测量显示电路    20
6 软件设计    21
7 测试结果    23
8 结论    24
9参考文献    25
致谢    26

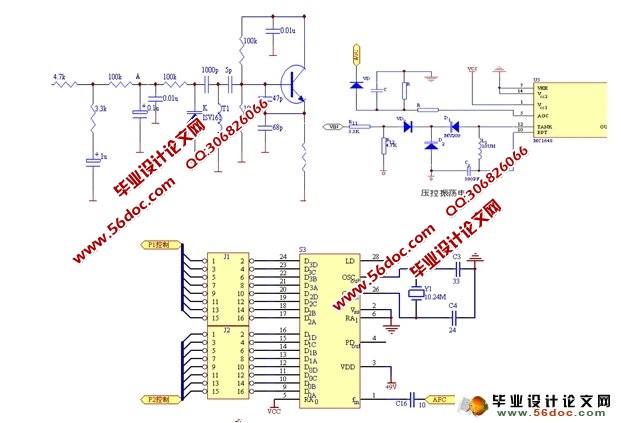

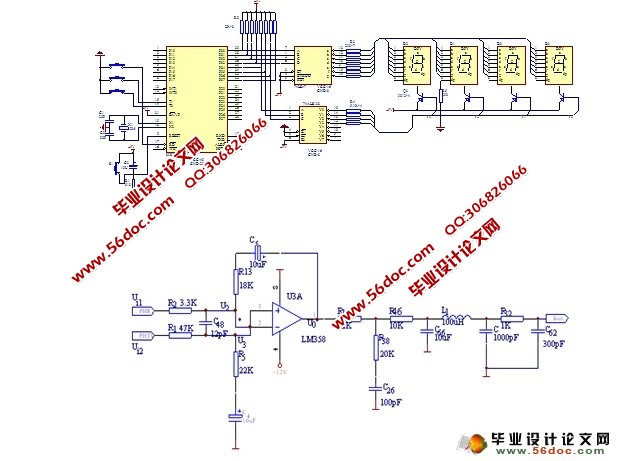

附录1:系统原理图    27

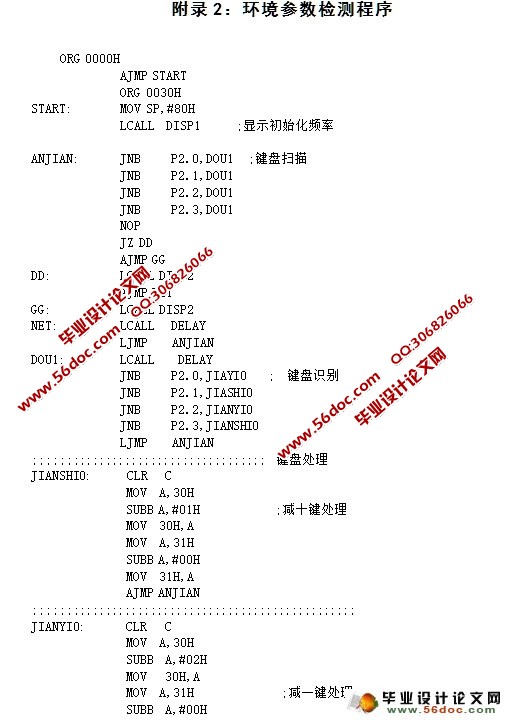

附录2:环境参数检测程序    28
