红外遥控电路设计(附源程序,电路图)(任务书,开题报告,中期报告,外文翻译,论文10000字,源程序)
The design of circuit by infrared control
设计要求及指标
红外遥控是目前使用较多的一种遥控手段。红外线遥控装置具有体积小、功耗低、功能强、成本低等特点。在家庭生活中，录音机、音响设备、空调彩电都采用了红外遥控系统。设计要求利用红外传输控制指令及智能控制系统，借助微处理器强大灵活的控制功能发出脉冲编码，组成的一个遥控系统。红外线编码是数据传输质是一种脉宽调制的串行通讯。红外线通讯的发送部分主要是把待发送的数据转换成一定格式的脉冲，然后驱动红外发光管向外发送数据。接收部分则是完成红外线的接收、放大、解调，还原成同步发射格式相同，但高、低电位刚好相反的脉冲信号，其主要输出TTL兼容电平。最后通过解码把脉冲信号转换成数据，从而实现数据的传输。
本设计的主要技术指标如下：
(1) 遥控范围：4—6米
(2) 显示可控制的通道
(3) 接收灵敏可靠，抗干扰能力强
(4) 控制用电器电流最高为2A
介绍了利用单片机AT89S52和AT89C2051实现红外发射和接收电路的设计方法。发射电路通过对单片机89C2051的编程，再通过红外二极管产生脉冲传送到接收器上。接收电路通过单片机AT89S52的控制编程，实现对不同设备的控制。整个电路耗电省、简单可靠、操作灵活、性能价格比高，较好地满足了现代生活，生产和科研的需要。
关键词：红外遥控,发射电路,接收电路,单片机
ABSTRACT
With the rapid development of technology, the rapid dissemination of information means that infrared control has become an indispensable component in people’s life. The article highlighted the design method of transmitting and receiving circuit by infrared control which use single-chip microcomputer AT89S52 and AT89C2051. After loading the program to the single-chip microcomputer 89C2051, by the transmitting circuit , the infrared diode turns out impulsion then transfer the single to the receiver. Receiving circuit use single-chip microcomputer AT89S52 which can program to control different equipments. The entire circuit is simple, reliable, flexible operation，high-performance, of high value and low cost, and it can meet the modern life, production and research need.
Keywords： infrared control,transmitting circuit, receiving circuit,single-chip microcomputer
目 录
引言…………………………………………………………………………………… 1
1 设计要求及指标……………………………………………………………………… 2

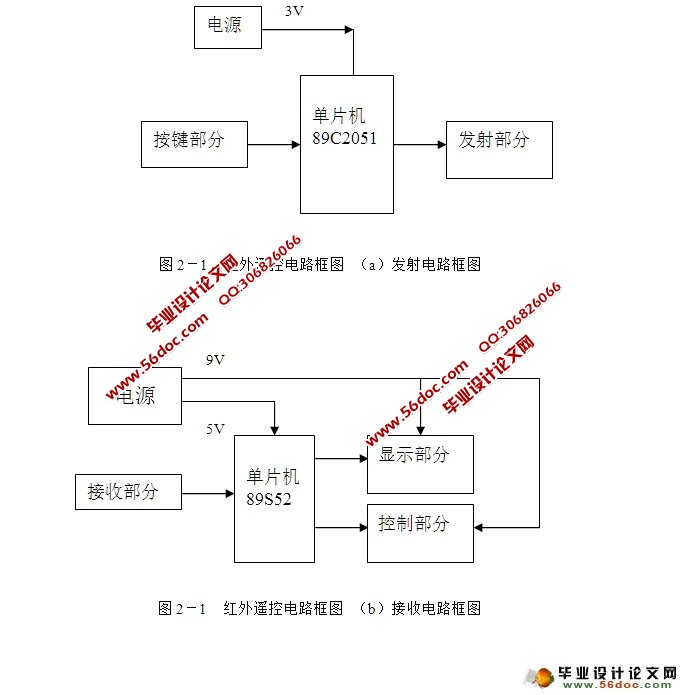

2红外遥控系统的设计………………………………………………………………… 3
3红外收发电路的设计…………………………………………………………………4
3.1 主要芯片——闪电存储型单片机AT89C51的介绍…………………………… 4
3.2 89C2051 介绍…………………………………………………………………… 6
3.3 系统的功能实现方法…………………………………………………………7

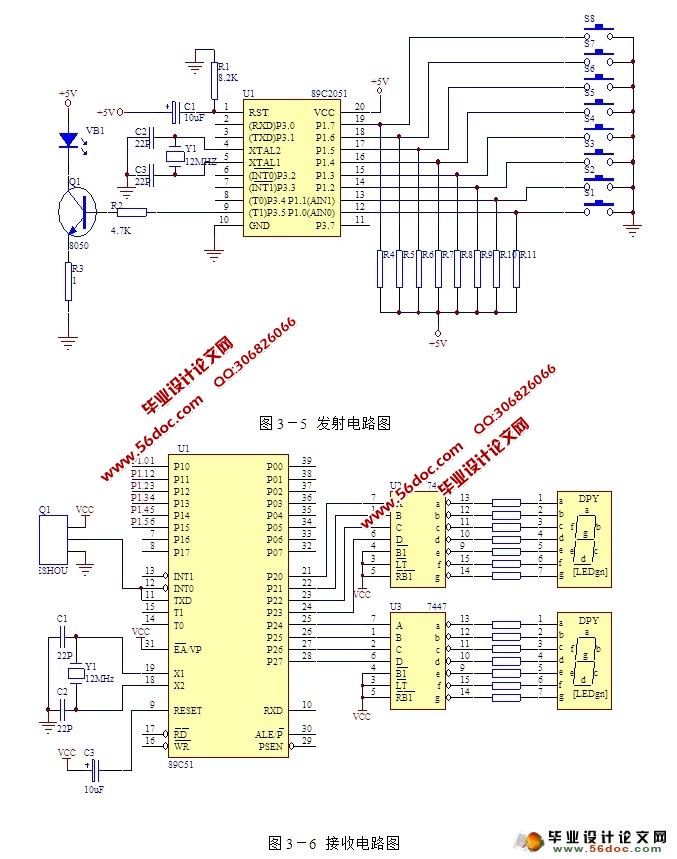

3.4 红外发射电路………………………………………………………………… 9
3.5 红外接收电路………………………………………………………………… 9
3.6 软件设计……………………………………………………………………… 10
4直流稳压电源的设计…………………………………………………………………14
4.1 直流稳压电源采用单相桥式整流电路…………………………………………14
4.2 滤波电路…………………………………………………………………………15
4.3 稳压电路…………………………………………………………………………16
5 LED显示电路的设计…………………………………………………………………17
6控制部分………………………………………………………………………………19
7 调试结果及其分析……………………………………………………………………21
8 结论……………………………………………………………………………………22
参考文献…………………………………………………………………………………23
附录1：发射程序………………………………………………………………………24
附录2：接收程序………………………………………………………………………29

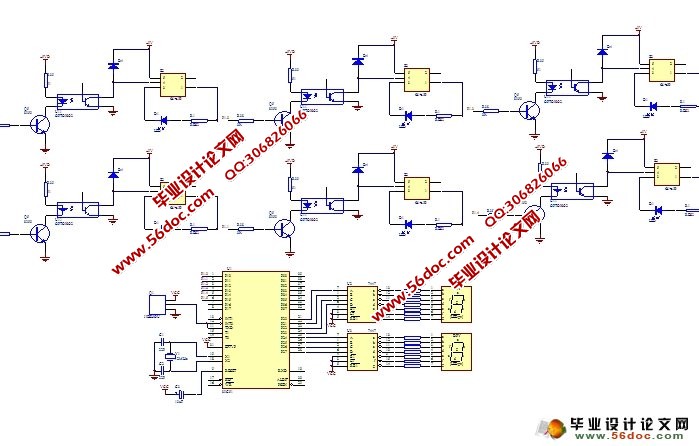

附录3：红外发射接收电路总电路图……………………………………………………33
致谢………………………………………………………………………………………34
|
