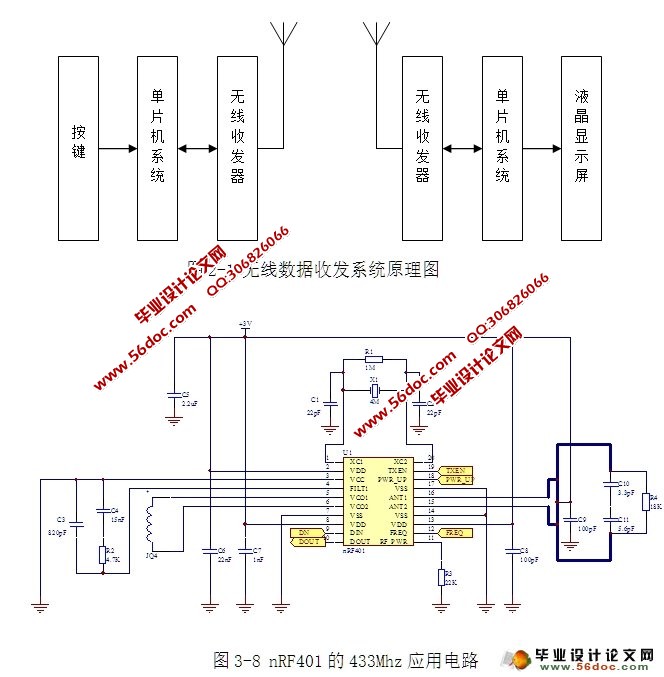

无线数据收发系统的设计(附程序,电路图) 来源：wenku7.com 资料编号：WK713892 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713892 以下是资料介绍,如需要完整的请充值下载。 1.无需注册登录,支付后按照提示操作即可获取该资料. 2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 无线数据收发系统的设计(附程序,电路图)(任务书,开题报告,中期报告,外文翻译,论文13000字) 本文提出了一种应用于无线数据收发系统的设计思路及实现方案，给出了基于无线射频芯片nRF401和AT89S52单片机的无线数据传输模块的设计方法,详细分析了各部分实现原理，并对系统的传输距离、传输数据的正确性进行了测试。试验表明，该系统性能稳定，具有较强的抗干扰能力，有较强的实用价值。 系统组成 无线数据传输系统有点对点，点对多点和多点对多点三种。本系统由于实际应用的需要，接收器和数据终端之间的数据传输通过nRF401进行，构成点对点无线数据传输系统。整个系统中，两数据终端之间的无线通信采用433MHz的频段作为载波频率，收发通过串口通信。 无线数据收发系统可以分为无线收发控制电路、单片机控制电路、显示电路和按键电路四部分组成 目 录 1引言 ……………………………………………………………………………………1 2无线数据收发系统………………………………………………………………………1 2.1系统组成……………………………………………………………………………1 2.2实现过程……………………………………………………………………………2 3收发部分原理与设计……………………………………………………………………2 3.1 无线收发片nRF401介绍…………………………………………………………2 3.2 FSK调制……………………………………………………………………………3 3.3时序参数……………………………………………………………………………4 3.4 应用电路设计 ……………………………………………………………………6 4控制部分原理……………………………………………………………………………8 4.1 AT89S52功能介绍…………………………………………………………………8 4.2 串口通信…………………………………………………………………………11 5显示部分………………………………………………………………………………13 5.1 HD61202功能简介………………………………………………………………13 5.2 HD61202的指令系统……………………………………………………………14 5.3 显示电路…………………………………………………………………………15 6软件设计………………………………………………………………………………15 6.1主程序流程图 ……………………………………………………………………15 6.2 液晶显示子程序流程图…………………………………………………………16 6.3 数据收发子程序流程图…………………………………………………………17 6.4 键盘子程序流程图………………………………………………………………18 7测试结果及分析………………………………………………………………………19 7.1硬件电路测试……………………………………………………………………19 7.2 系统测试…………………………………………………………………………19 8结论……………………………………………………………………………………21 参考文献…………………………………………………………………………………22 致谢………………………………………………………………………………………23 附录1：程序……………………………………………………………………………24 附录 2：无线收发系统电路图…………………………………………………………50 英文资料及中文翻译……………………………………………………………………51
