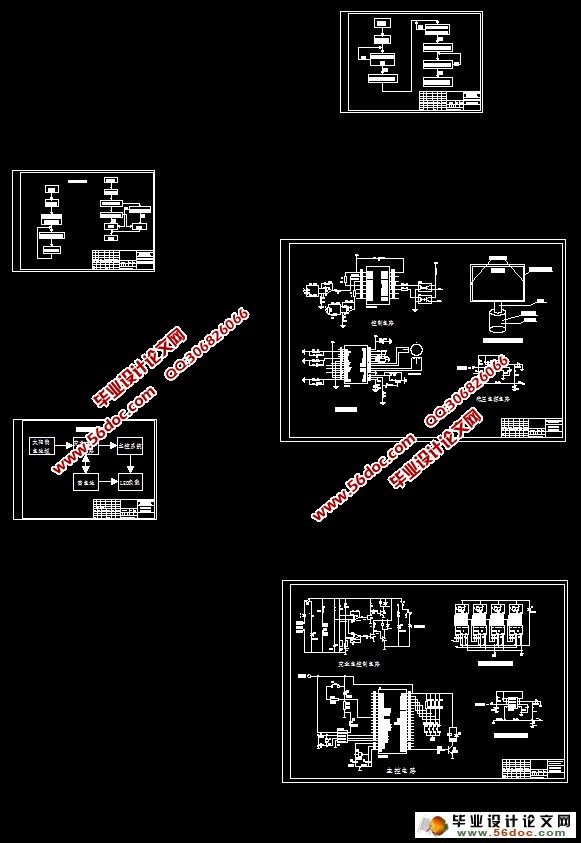

太阳能路灯的设计(含电路图,程序)(选题审批表,任务书,开题报告,中期检查表,论文说明书19000字,CAD图5张)
摘 要：太阳能路灯作为新型高科技节能产品替代传统路灯，可以实现路灯白天自身发电，晚上照明，路灯不耗能。具有环保节能，解决城市公共照明耗能大的问题，节省电费开支，经济效益和社会效益明显。

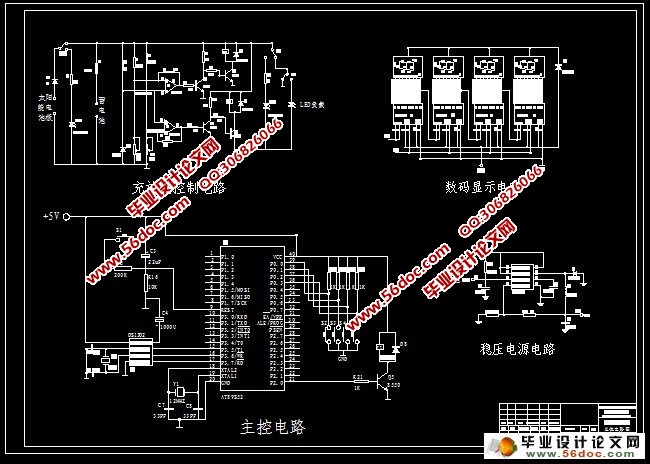

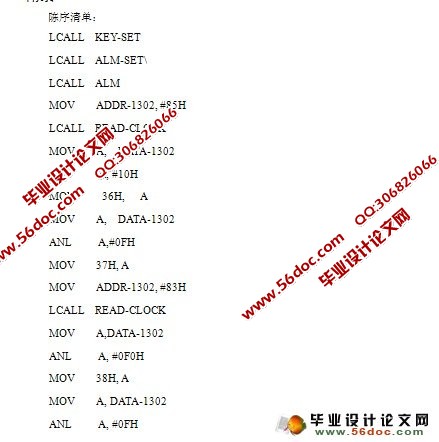

本文综述了太阳能电池，铅酸蓄电池和LED灯具的工作原理、特性、类型及其相关知识。并介绍了铅酸蓄电池的充放电控制电路。然后设计了一种时钟型控制器，利用单片机AT89S52和时钟芯片DS1302控制路灯照明时间，利用单片机AT89S52存储路灯开关时间。文中详细分析了控制器的电路组成和工作原理。
关键词：太阳能电池；LED；铅酸蓄电池；充放电控制器；时控电路
The design of the solar lamp
Abstract：Solar lamp products as a new alternative to traditional high-tech energy-efficient lighting, lighting can achieve their own electricity during the day, night lighting, street not energy. With environmental conservation and solve major problems of urban public lighting energy saving electricity costs, economic benefits and social benefits obvious.
This article provides an overview of solar cells, and lead-acid batteries and LED lamp works, features, and types and their related knowledge. And the introduction of lead-acid battery charge and discharge control circuit. Then has designed one kind of time-controller, using monolithic integrated circuit AT89S52 and the clock chip DS1302 control street light illumination time, uses the monolithic integrated circuit AT89S52 memory street light switching time.In this paper, a detailed analysis of the controller circuit component and work principle.
Key words: solar cell; LED;lead-acid batteries;Charging and discharging controller;Time –control Circuit.

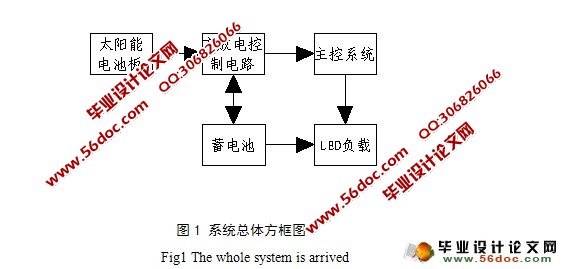

太阳能路灯的工作原理

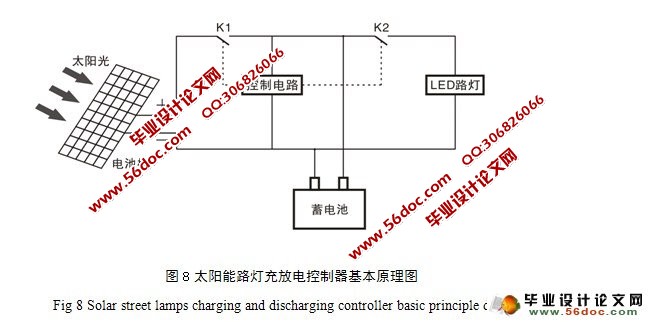

系统工作原理简单，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，但到达设定的开灯时间时，蓄电池对灯头放电，开始照明。蓄电池放电到设定时间后，充放电控制器动作，切断路灯供电电路，使路灯熄灭蓄电池放电结束。
