毕业设计说明书（论文）中文摘要
摘要：本系统介绍通过传感器、A\D模数转换和RS-232电平转换电路，用MCS-51系列单片机控制手机收发短信息，来实现 家庭安全报警的控制。借助系统模型，重点阐明GSM模块收发短信息的基本概念以及串口控制SMS的基本原理，PDU数据格式和符合GSM07.05协议要求的短信息发送和接收程序。鸡蛋介绍单片机控制GSM模块工作的软硬件实现过程，对各硬件设备的工作原理和接口电路的设计进行详细的阐述。传感器输出的模拟信号用ADC0809来选址选通道转换成数字信号送给单片机，单片机通过电平转换电路实现与GSM模块的串行通信口的连接，通过GSM公共通信网把短信息传送到用户手机上，用户就可以对家庭进行监控。
关键词： GSM模块 短信息 单片机 RS-232 A/D转换 传感器
毕业设计说明书（论文）外文摘要
Title Based on the GSM family security alarm system
Abstract：
Draw support from system model, expound GSM module receive and dispatch short basic conception and clusters of mouth of information control basic principle of SMS. Introduce one-chip computer control GSM software and hardware that module works realize the course briefly, enter to every hardware operation principle and design, interface of circuit of equipment one-chip computer control cell-phone receive and dispatch cell-phone realize. PDU data form and according with GSM07.05 short message that agreement require send and receive procedure, to how receive and dispatch with module, GSM of one-chip computer, message go on the discussion. Key introduction make with MCS-51 series cell-phone receive and dispatch short principle, form, circuit of hardware and data of PDU of information and accord with GSM07. The short message that 05 agreements require is sent / received the procedure, provide a application at the same time.
Key Words; GSM module Singlechip Short message RS-232 A/D switch
课题的开发背景
随着生活水平的提高，提别是物质生活水平的不断提高，人们对自己的个人安全和家庭财产安全越来越重视，安全已成为一种市场需求；同时经济的飞速发展伴随着城市流动人口的急剧增加，给家庭防控增加了新的难题和提出了新的课题，传统的人防物防形式已难以适应社会形式发展的需求。科学技术的进步和普遍应用，进一步同动了智能化家庭的建设步伐，家庭安全技术防范系统已经从本地向远程监控发展，从社会的周边防范向家庭内部防控逐渐靠拢，家庭防盗报警系统在人们对美好生活的追求中迅速崛起。一个完善的职能家庭，具有便捷、安全、舒适、高档的生活环境，确保每一个家庭住户的声明财产安全，是建设本系统的最大意义和根本目的。GSM（Global System for Mobile communication）系统是目前基于时分多址技术的移动通讯体制中比较成熟、完善、应用最广泛的一种系统。目前已建成覆盖全国的GSM数字蜂窝移动通信网，是我国公众移动通信网的主要方式。主要提供话音、短信息、数据等多种业务。基于GSM短信息功能可以作成各种检测、监控数据信号和控制命令的数据通信系统，能广泛用于远程监控、定位导航、个人通信终端等。由于公众GSM网络在全球范围内实现了联网和漫游，建立上述系统不须再建专用通信网络，所以具有时事传输数据功能的短信息应用将得到迅速普及。
课题设计的意义
目前，我国移动通信发展迅速，GSM网络已覆盖各大中小城市的主要通信干线，基于GSM网络的信息系统已经形成，GSM短信息、GSM移动定位系统的开发和推广应具有广泛的社会和经济效益，越来越受到人们的重视。特别是我国逐步富强，人们将更加关注自己的生命和财产安全，防盗系统产品的可靠性、准确及时性正在日益引起人们的关注。目前可以利用最先进的SMS手机短信息转发方式，通过GSM网络，当报警中心接警后可以自动将报警用户名称，报警用户地址、防区等信息，以中文短信息的方式发送给该住户手机上，以便住户早知道，也进行配合处理。报警中心投入不大，但是使用效果非常明显，这中防盗报警系统可广泛用于车辆、家庭、金融系统、银行、财务、库房等重要领域，具有体积小、易于隐蔽，直接利用GSM网络的覆盖功能和定位功能，成本底，无噪音，信号不易被屏蔽，工作安全可靠，可在全国范围内实现监控等优点，而克服了无法在远距离知道的缺点。相信，这钟防盗系统一定会得到广泛的应用。
课题完成的目的
当游人非法入侵时将会触发相应的探测器，主要通过门磁，窗磁，红外探头，煤气泄露。烟感等探测器来感应异常的变化，当感应器感应到异常情况时，家庭报警控制器会立即将报警信号通过GSM网络，目前可以利用最先进的SMS手机短信息转发形式，当报警中心接警后可以自动将报警用户名称、报警用户地址、防区等关键信息，以中文短信息的方式发送给住户手机上，以便住户早知道，也进行配合处理。
系统组成原理
本系统借助最可靠、最成熟的GSM移动网络，以最直观的中文短信息形式，直接把报警地点的情况反映到您的手机上。当家中有人闯如时，安装在相应部位的传感器马上就能检测到，并且会立即把信号传送到控制中心，经过一系列信号转化后，转换后的信号通过GSM网络传送到你的手几上，即是先把信息送到SMS服务平台，而后通过基站传送出去。整个传送过程只需几秒种的时间，能够和准确的通知年家中被检测的那一部分出了问题。以便于主人能够及时的采取补救措施。
目 录
1 绪论……………………………………………………………………… 1
1.1 课题的开发背景………………………………………………………………1
1.2 课题设计的意义………………………………………………………………………1
1.3课题完成的目的…………………………………………………………………………2
2系统设计原理…………………………………………………………………………………
2.1 系统组成原理……………………………………………………………………………
2.2 系统原理设计框图………………………………………………………………………

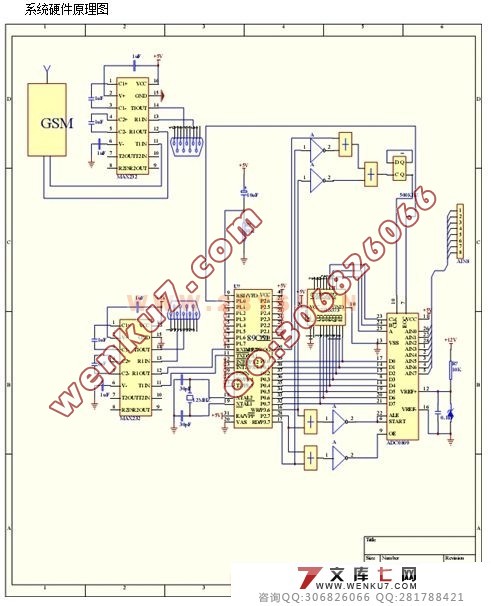

2.3 系统硬件电路原理图…………………………………………………………………
3基于 GSM 的 SMS 工作原理………………………………………………………………
3.1 串口控制 SMS 的工作原理…………………………………………………………
3.2 PDU 格式下短信息的接收…………………………………………………………
3.3 短信息的发送………………………………………………………………………
(毕业设计 )
4 GSM 模块简介………………………………………………………………………………

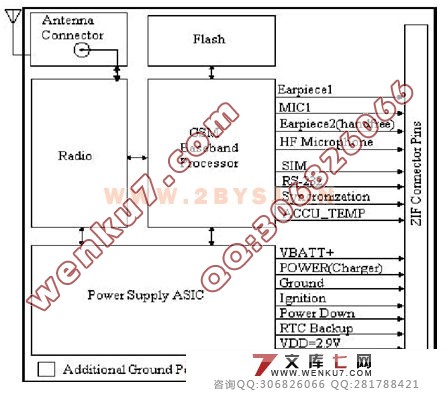

4.1 TC35 模块的结构功能………………………………………………………………
4.2 TC35 模块性能指标………………………………………………………………
4.3 外围应用电路…………………………………………………………………………
589C51 单片机结构及功能……………………………………………………………………

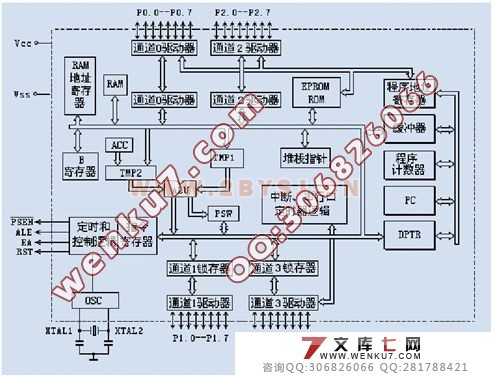

5.1 89C51 内部结构简介………………………………………………………………
5.2 98C51 的引脚功能说明………………………………………………………………

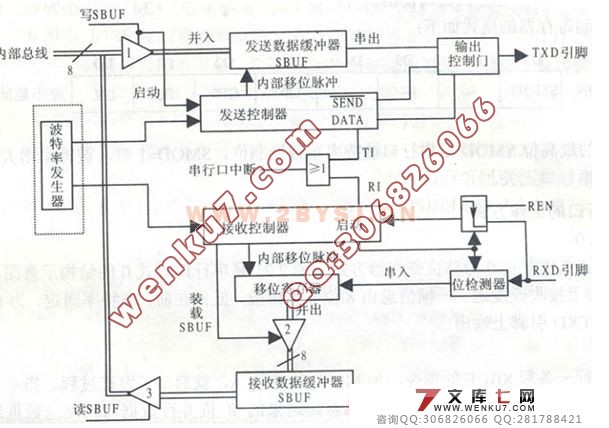

5.3 单片机串口通信原理………………………………………………………………
6 RS－232 电路设计…………………………………………………………………………

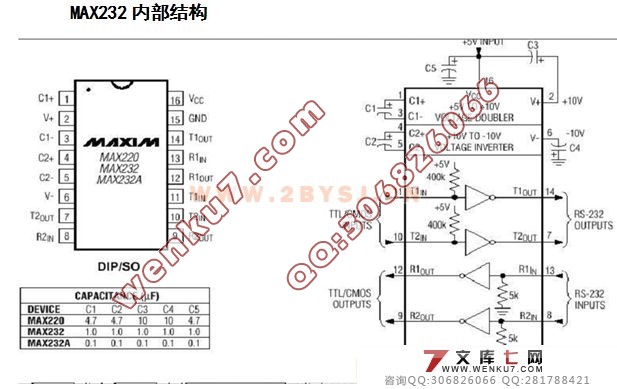

6.1 MAX232 内部结构……………………………………………………………………
6.2 RS-232 接口定义及连线……………………………………………………………
6.3 RS-232 与单片机接口………………………………………………………………
7 ADC0809 芯片简介及接口………………………………………………………………
7.1 ADC0809 芯片简介………………………………………………………………
7.2 ADCADC0809 的引脚功能…………………………………………………………
7.3 A/D 转换器的主要技术参数…………………………………………………………
7.4 ADC0809 与单片机接口………………………………………………………………
8传感器电路及接口…………………………………………………………………………
8.1 传感器的工作原理……………………………………………………………………
8.2 气体和门磁开关传感器…………………………………………………………
8.3 传感器与 ADC0809 的接口电路……………………………………………………
9系统软件设计………………………………………………………………………………
结 论…………………………………………………………………………………………
致谢 …………………………………………………………………………………………
参考文献 ……………………………………………………………………………………
基于 GSM 网络的家庭报警系统，通过利用 GSM 的 SMS 传输数据。经过我们进行多次模拟试验，证明上述系统设计性能良好，没有出现数据丢失的现象。证明上述设计是正确的。但在调试和试用阶段也遇到了如下问题：
（1） 接口电平
手机的电缆接口电平一般是 3V 左右，单片机系统的工作电压一般为 2.7～5.5V，范围较宽，为保证数据传输的正确，需在接口加 RS－232 电平转换电路。
（2） 部分地区无法使用
一些城市的 SMS 平台不允许使用缺省短消息服务中心号码的协议，只需在发送的PDU数据前面几个字节加上中心号码即可，详见本文发送实例。
（3） 不能接收已正确发送的短消息
除 GSM 的 SMS 信道拥塞原因外，主要是 PDU 中 PID 字节的设置，使得收到的信息要存入 SIM 卡，而 SIM 卡已满，故不再接收信息。改变 PID 的设置即可。
（4）收不到开机前的短消息
主要是发送数据时，对短消息有效时间 VP 值设置不当造成的。
参考文献
1《移动通信》 作者: 郭梯云 邬国扬 李建东，出版社: 西安电子科技大学出版社
2《无线通信原理与应用》（第二版） 作者:（美）拉帕波特，出版社：北京航空航天大学出版社
3《传感器原理》 作者：刘迎春 叶湘滨 出版社：国防科技大学出版社
4《国内居家智能系统的发展现状》 王峰 荣易
5《单片机原理及应用》 作者：李建忠，出版社：北京航空航天大学出版社；
6《M68HC11 单片机开发与应用》 作者：张 宁 R 代克曼 出版社：北京航空航
7《串口技术》 作者：李肇庆 韩涛 出版社:国防工业出版社
8《安全技术防范》 公安部教材编审委员会 编，出版社：中国人民公安大学出版
9《新编传感器电路设计手册》 赵家贵等编 北京：中国计量出版社，2002.9
10《用单片机控制手机收发短信息》 李鸿 长沙电力学院
