基于单片机控制的电机交流调速系统设计(新品)

摘要
在设计中采用交流调速系统，整流器采用不可控电路，电容器滤波；逆变器采用电力晶体管三相逆变器。单片机控制的变频调速系统设计思想是用转差频率进行控制。通过改变程序来达到控制转速的目的。系统的总体结构主要由主回路，驱动电路，光电隔离电路，HEF4752大规模集成电路，保护电路，Intel系列单片机，Intel8253定时/记数器，Intel8255可编程接口芯片，Intel8279通用键盘/显示器，I/O接口芯片，CD4527比例分频器和测速发电机等组成。回路中有了检测保护电路就可以使整个系统更有保障的运行。

关键词: HEF4752    整流器    MCS-51单片机    晶闸管    8253定时器    三相异步电动
Summary
In the design of AC speed control system, using non-controlled rectifier circuit, capacitor filter; inverter three-phase inverter using power transistors. Controlled by variable speed system design is slip frequency control. By changing the process to achieve the purpose of controlling speed. The overall structure of the system mainly by the main circuit, driving circuit, optical isolation circuit, HEF4752 large scale integrated circuits, protection circuits, Intel Series MCU, Intel8253 timer / counter, Intel8255 programmable interface chip, Intel8279 common keyboard / display, I / O interface chip, CD4527 divider ratio and the tachometer generator and other components. With the detection circuit protection circuit can make the system more secure operation.
Keywords: HEF4752   rectifier  SCR  MCS-51 8253Microcontroller Timer    Motor

目录 16000字
摘要    II
Summary    III
第1章 绪论     1
第2章 交流调速的发展    3
第3章 用单片机控制的交流调速     6
第4章 用单片机控制的电机交流调速系统设计    14
4.1 调速系统总体方案设计及单元模块的设计    14
4.1.1调速系统总体方案设计    14
4.1.2单元模块的设计    14
4.2原器件的选择    24
4.3 系统主回路的设计以及参数计算    31
4.4 系统软件的设计    34
4.4.1  程序框图及其介绍    34

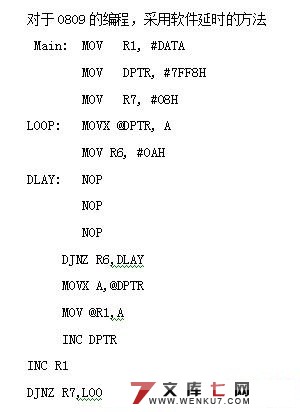

4.4.2  部分子程序    40
结束语    42
参考文献    43
致谢    44
附录    45
