基于AT89C52的烟雾报警器研究与设计(论文)

摘要：随着现代家庭用火、用电量的增加，家庭火灾发生的频率越来越高。烟雾报警器也随之被广泛应用于各种场合。本设计是利用单片机结合传感器技术而开发设计了这一远程电话报警系统。该设计以AT89C52单片机为MCU，用EEPROM存储器存储电话号码，采用双音多频芯片MT8880作为拨号芯片。当探测器检测到警情的时候，就会向单片机发出中断请求，再由单片机控制电话接口电路，实现模拟摘机，通过DTMF拨号电路实现自动拨号，并由语音电路通过电话完成播放预先录制好的语音信息，实现语音报警。并且用户可通过键盘设置、更改自动拨打的电话号码。
关键词：单片机；自动报警系统；双音多频芯片

The Study and Design of Automatic Dial-up Module of Smoke Intelligent Alarm System On ATM89C52
Student majoring in Automation
 Tutor
Abstract：With the modern home with fire, electricity consumption increases, the frequency of home fires is getting higher and higher. Smoke detectors have also been widely used in various occasions. This design is combined with the use of single-chip sensor technology development and design of the smoke alarm system.It uses AT89C52 single-chip as MCU, EEPROM memorizer to store telephone number and DTMF chip MT8880 as dial-up chip. When danger exists, the detector will give the interrupt request to the single-chip, and then simulation of extraction machine will be achieved by single-chip control of telephone interface circuit. Automatic dial-up will be carried out by DTMF dial-up circuit. The pre-recorded voice information will be played by the voice circuit so as to achieve voice alarm. And the users can set and change the automatic dialed telephone numbers by keyboard. It is convenient and flexible.
Key words:SCM；Automatic alarm system；Mt8880

本课题需要研究的内容主要有以下几个方面:
(1)根据系统功能要求并且考虑产品的性价比，进行系统的整体方案设计。该方案将固定电话通信模块加入系统设计之中，并采用模块化设计方法，以方便系统的调试和用户的使用。
(2)系统硬件设计。主要包括芯片的选型、所选芯片的功能、芯片外围电路的合理设计、双音多频(DTMF)信号的放大电路设计、语音信号的放大电路设计。
(3)系统软件设计。主要考虑双音多频(DTMF)收发芯片的操作编程，录放语音芯片（ISD）和警情采集刀D/A芯片的操作编程。

系统总体设计方案
任务分析
单片机应用系统可以分为只能仪器表和工业测控系统两大类，无论哪仪类，都必须以市场需求为前提。所以，在系统设计前，首先要进行广泛的市场调查，了解该系统的时常应用概况，以分析系统当前存在的问题，研究系统的时市场前景，确定市场开发设计的目的和目标。简单地说，就是通过调研克服旧缺点，开发新功能[4]。
根据论文的设计要求：
（1)、熟悉Keil编程环境；
（2）、熟悉有关探测器的理论知识；
（3）、给出设计方案；
此次的设计先从硬件设计上着手。先要整理出烟雾报警系统的整体思路。确定出方案设计中需要的硬件设备。我们在确定了大的方向基础上，就应该对系统实现进行规划。包括应该采集的信号种种类、数量、范围，输出信号的匹配和转换，传感器的选择，技术指标的确定等。

总体方案设计

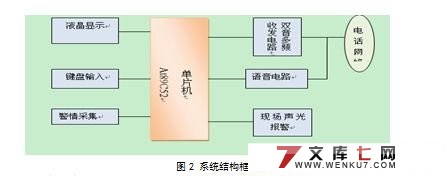

根据系统功能的要求和系统构成的需要来设计报警器，其总体设计方案如图2所示。采用单片机作为控制中心，配有双音多频(DTMF)收发电路、语音录放电路、警情采集电路、液晶(LCD)显示电路、键盘输入电路、声光报警电路。

目录  14000字
摘要    2
关键词    2
Abstract    2
Key words    2
绪论    3
1烟雾报警器的发展与现状及本文的工作    3
1.1火灾探测技术    3
1.2火灾探测器的发展趋势    3
1.3论文研究的目的及意义    3
1.4本文主要工作    4
2系统总体设计方案    4
2.1任务分析    4
2.2总体方案设计    4
2.3系统基本工作过程    5
3系统硬件实现    5
3.1主控电路设计    5
3.1.1 AT89C52芯片介绍    5
3.1.2主机硬件电路设计    7
3.2自动拨号和录放语音电路设计    8
3.2.1电路原理及组成    8
3.2.2 MT8880特点    8
3.2.3 ISD1420芯片介绍    10
3.3键盘电路设计    11
3.4 LCD1602芯片介绍    11
3.5  NIS-09烟雾传感器介绍    12
3.6 A/D转换器    13
4仿真设计与调试    15
4.1编程KEIL环境介绍    15
4.2程序流程    16
4.2.1报警主程序    16
4.2.2拨号子程序    16
4.3硬件调试    17
4.4实物图片    18
5结束语    19
5.1结论    19
5.2展望    19
致谢    19
参考文献：    20
附录：    20
