基于单片机实时测温系统设计(含仿真程序)

基于单片机实时测温系统设计(含仿真程序)(论文5000字,仿真程序)
通过对系统需求分析，并结合系统的工作原理，确定完了本次设计的整体框架。本系统由DS18B20温度采集模块、供电模块、报警模输出块、LCD1602显示模块和STC89C52主控单元六个部分组成。
各模块功能介绍：
（1）STC89C52主控模块用于按键模块和DS18B20温度检测模块的输入进行检测，并根据检测的结果控制LCD1602液晶显示模块和报警模块工作实现温度的显示和超温报警功能。
（2）DS18B20模块用于对环境的温度数据进行测量。
（3）LCD1602液晶显示模块用于显示测量各路温度数据和设置的报警上下限值。
（4）设置模块用于设置温度上下限报警值点。
（5）供电模块为硬件模块提供电源，本设计中选择5V的蓄电池组供电。
（6）报警模块用发出超限报警提示。


目录
第1章 总体方案设计    1
1.1 单路DS18B20实现温度测量    1
1.2 多路DS18B20实现温度测量    1
1.3 系统框架    2
第2章 设计原理分析    4
2.1  STC89C52单片机最小系统电路    4
2.2 温度采集电路设计    5
2.3 显示电路设计    5
2.4按键电路设计    6
2.5 报警提示电路设计    6

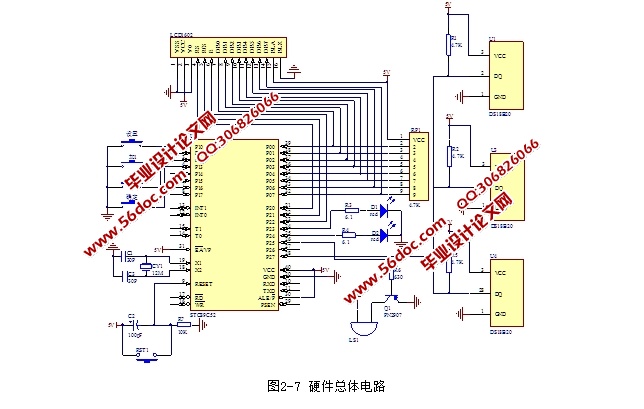

2.5硬件总体电路设计    7
第3章 系统的软件设计    8
3.1程序流程图    8

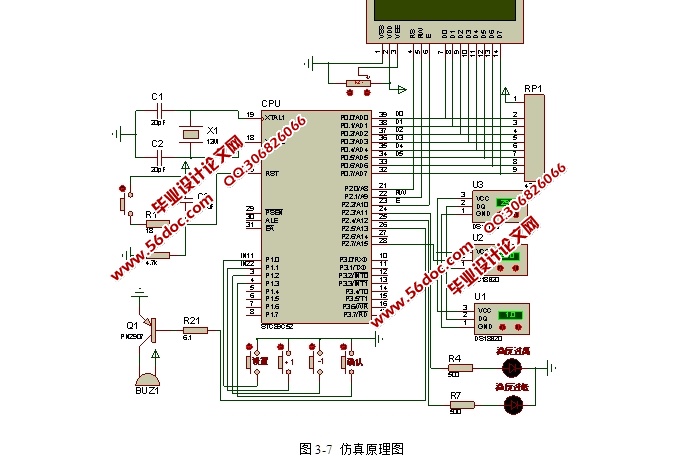

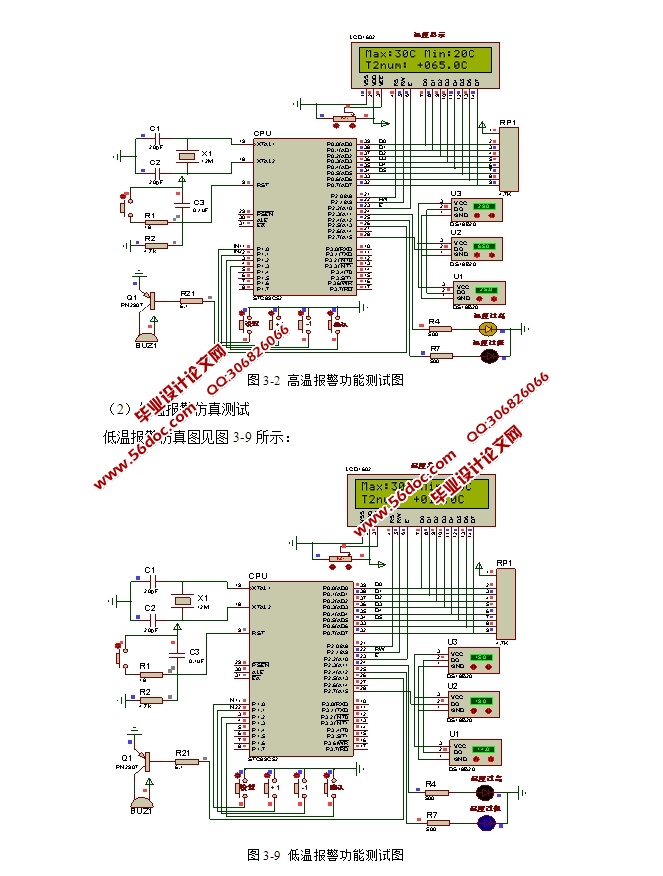

3.2 系统仿真    13

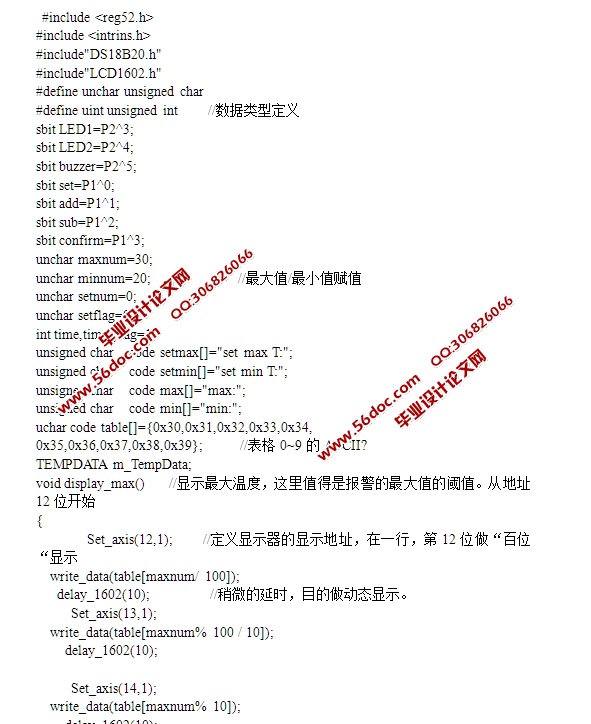

第4章 程序代码    17
