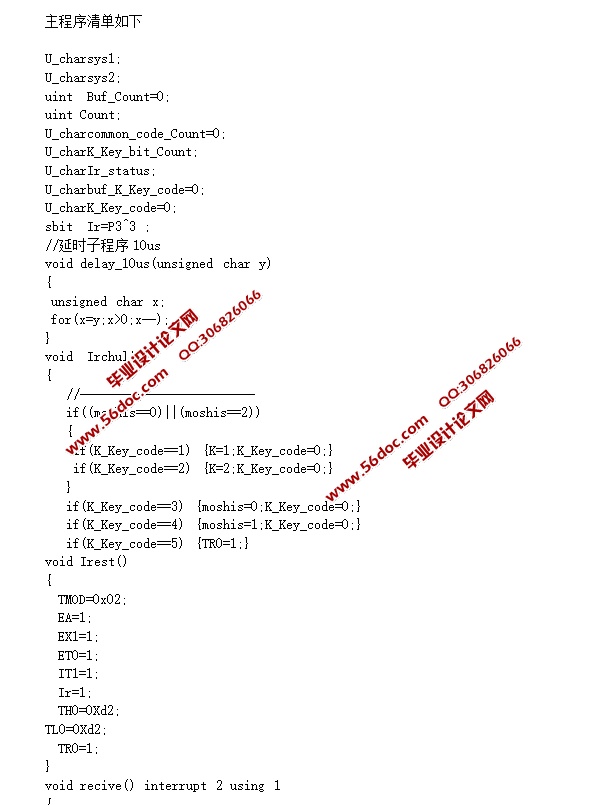

基于单片机的光控窗帘控制系统设计(附主程序清单,主要器件清单)

基于单片机的光控窗帘控制系统设计(附主程序清单,主要器件清单)(任务书,开题报告,论文11000字)
摘要：随着为控制技术的飞速发展，智能家居类产品逐渐进入人们的生活，它们改变了人们传统生活方式，窗帘做为家居生活的重要组成部分，传统的控制存在操作复杂，费时费力的缺点，已经无法满足人们对舒适性的需求。因此，设计一款智能窗帘来满足人们日益严苛的要求，是非常有必要的。
本次设计选择AT89C51单片机、光敏电阻、步进电机和红外遥控器等器件，设计一套窗帘控制系统。实现了窗帘的自动感光控制、遥控控制功能；系统由软件和硬件两个部分组成，硬件设计搭建了运行平台，软件程序实现对此平台的控制。软件和硬件的设计完成后，在protues软件下进行仿真，对设计输出进行验证。经验证，本次设计的窗帘系统，实现了窗帘的自动控制、手动控制和遥控控制功能。

关键词：红外遥控   光敏电阻   窗帘   智能控制

论文组织结构
论文共分为五章，具体安排如下：“前言”，对课题研究背景和意义进行深入的讨论，明确设计研究内容，对论文的整体机构进行细致的设计[6]。
“系统设计方案分析”这部分提出系统设计目标，分解系统功能，根据功能确定系统框架结构。“智能窗帘控制系统硬件设计”介绍该系统的硬件组成部分，并对每部分的模块进行设计。
“智能窗帘控制系统软件设计” 确定软件主流程，并对组成主流程的各个子程序进行设计，画出对应的程序流程图。“系统仿真”在设计的软件和硬件的基础上，在Protues环境下进行仿真测试，验证软件和硬件的准确性。 最后对全文完成工作进行归纳，整里出本次设计中完成的内容和系统存在的不足[7]。
2 系统设计方案分析
电动窗帘由于电机机械和控制部分、窗帘、传动箱和控制器等4个大的部分组成。它的工作原理是通过控制器下发命令，控制电机的转动，带动窗帘沿着轨道左右转动，控制打开或关闭窗帘。
2.1 设计目标
 本次设计需要完成一套基于单片机的智能窗帘控制系统，系统具体实现功能如下：
（1）系统具备无线控制功能，遥控器作为控制命令的下发端，控制窗帘工作方式；
（2）系统具备本地控制功能，通过本地控制按钮对窗帘进行控制，并可实现本地端和遥控端的控制方式切换；
（3）在自动控制模式下，控制能够自动检测当前的光照强度，控制窗帘的打开和关闭，当窗帘移动到左右相位处时，窗帘能够自动的停止；
（4）手动手动模式下，通过按键下控制按键，可以实现对窗帘的动作控制；
（5）系统就别显示功功能，能够显示当前的光照强度和窗帘的工作状态；

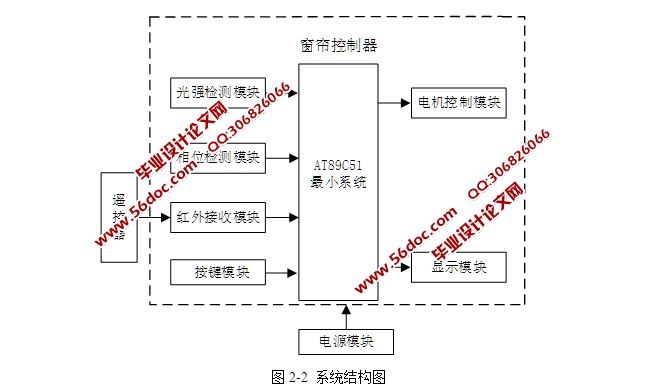

2.2 系统整体结构
通过对实际设计需要的分析，本设计确定单片机为控制核心，传感器为检测，电机为动作执行单位，红外遥控为通信手段的系统设计方案。


目录
1 引言    1
1.1 选题背景及意义    1
1.2 国内外研究现状    1
1.3 论文组织结构    2
2 系统设计方案分析    2
2.1 设计目标    2
2.2 系统整体结构    3
3 智能光控窗帘系统硬件设计    4
3.1 单片机最小系统设计    4
3.2 光强检测电路设计    5
3.3 相位检测电路设计    6
3.4 红外收发电路设计    7
3.5 按键电路设计    7
3.6 电机驱动电路设计    8
3.7 显示电路设计    9
4 智能光控窗帘系统软件设计    10
4.1 系统软件设计概述    10
4.2 主程序设计    10
4.3 显示子序设计    11
4.4 手动控制子序设计    12
4.5 自动控制子序设计    14
4.6 红外控制子序设计    14
5 系统仿真测试    17

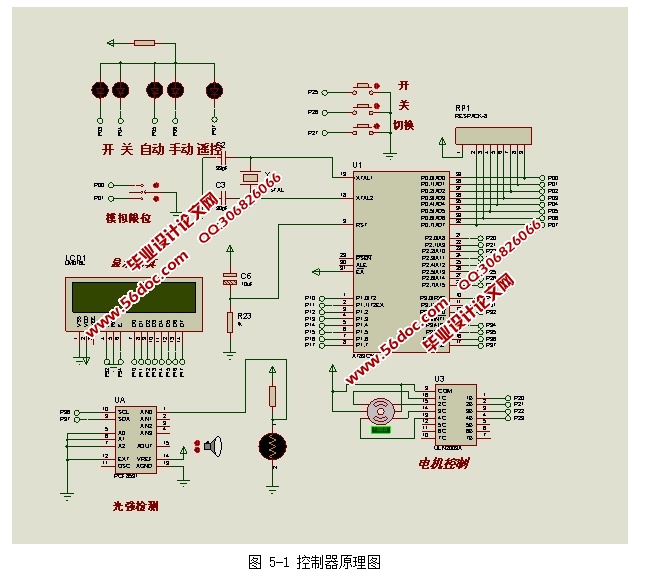

5.1 控制器仿真测试    17
5.2 遥控器仿真测试    22
结论    24
致谢    24
参考文献    25
附录 A    26
附录 B    26
附录C    31
