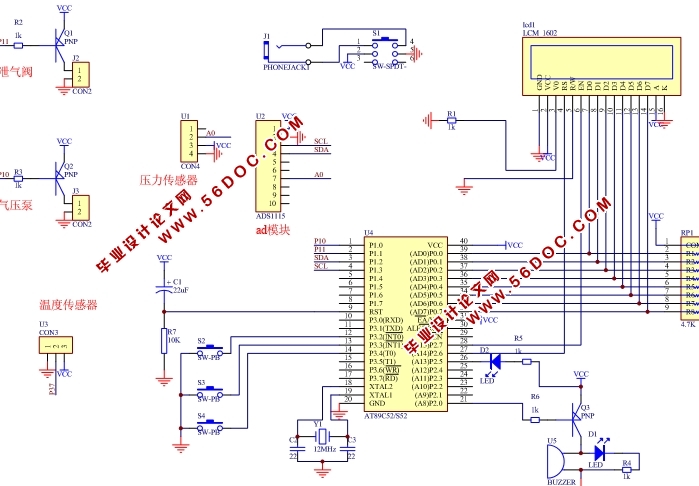

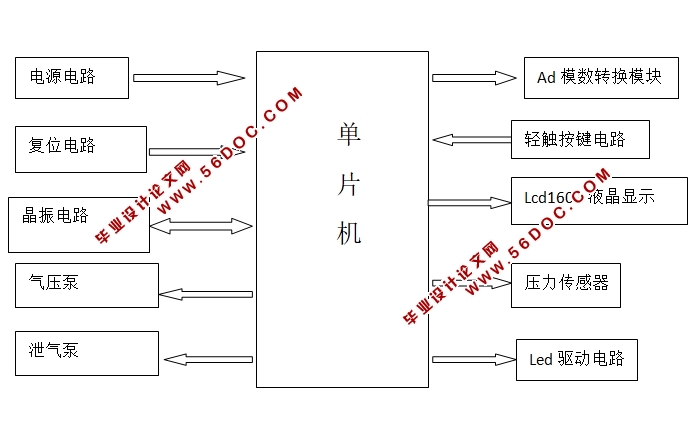

便携式家用电子血压计的设计(附程序代码,原理图,元件清单)(论文10000字,程序代码,流程图,框图,原理图,元件清单)
摘 要
现代社会的迅速发展，导致环境日益恶化，不健康的生活习性与不科学的饮食习惯，导致人类疾病越来越多的出现。其中，有着人类第一无形杀手称号的高血压病，已逐渐上升到人类疾病危害排行榜的前几名，长期危害着人体健康，让饱受高血压折磨的患者痛不欲生。如何便捷有效地测量与监控高血压，从而有效预防与治疗高血压，成为人们对抗高血压病的首要问题。于是，设计一台便捷的测量血压的装置，成为重中之重。
家用电子血压计，主要是用于家庭。家庭医疗保健已成为现代人的医疗保健时尚。过去人们测量血压必须到医院才行，而今只要拥有了家用电子血压计，坐在家里便可随时监测血压的变化，如发现血压异常便可及时去医院治疗，起到了预防脑出血、心功能衰竭等疾病猝发的作用。本文将详细介绍我们设计的智能型血压测量装置。
关键词：MPS1100 V1.41；AT89C51；液晶显示；压力测量。
THE DESIGN OF PORTABLE BLOOD PRESSURE MONITOR
ABSRACT
The rapid development of modern society, leading to deteriorating environment, unhealthy living habits and unscientific eating habits, leading to the emergence of an increasing number of human diseases. Which has one invisible killers of the human hypertension, and has gradually risen to the top ranks of human disease, a long-term hazard to human health, so that patients suffering from hypertension pain. How convenient and effective measurement and monitoring hypertension, and thus effective prevention and treatment of hypertension, a confrontation hypertension is the most important issue. Therefore, design a convenient measurement of blood pressure devices, has become a priority. This article will detail the design of our intelligent blood pressure measuring devices.
Home Blood Pressure Monitor, mainly for home. Home health care has become a fashionable modern health care. Measuring blood pressure in the past people have to go to the hospital for the job now as long as the electronic blood pressure monitor has a home, sit at home monitoring of blood pressure can be at any time, such as abnormal blood pressure can be found in time to the hospital for treatment, prevention plays a cerebral hemorrhage, heart failure The role of diseases such as burst.
Keyword: MPS1100 V1.41、AT89C51、liquid crystal show that the module、Pressure measurements.
目 录
前言 5
第一章 便携式血压计装置总体概述 7
§1.1 便携式血压计简介 7
§1.1.1 便携式血压计的介绍 7
§1.1.2 便携式血压计功能简介 7
§1.1.3 便携式血压计使用注意事项 7
§1.2 血压计装置设计方案 7
§1.2.1 设计总体要求 7
§1.2.2 具体设计方案 8
§1.3 便携式血压计工作原理 9
§1.3.1 血压测量的工作原理 9
§1.3.2 便携式血压计的工作原理 10
第二章 硬件电路的设计 12
§2.1 传感器简介以及电路设计 12
§2.1.1 传感器简介 12
§2.1.2 传感器电路设计 13
§2.2 AT89C51单片机的简介及其电路设计 14
§2.2.1 AT89C51简介 14
§2.2.2 主要性能参数 14
§2.3 单片机电路设计 17
§2.3.1 AT89C51的复位电路： 17
§2.3.2 AT89C51的时钟电路： 18
§2.3.3 AT89C51与液晶显示模块的电路连接 18
§2.4 液晶显示模块简介及电路设计 19
§2.4.1 液晶显示模块LCD1602简介 19
§2.4.2 液晶显示模块LCD1602电路设计 21
§2.5 其他电路设计 22
§2.5.1 电源电路 22
§2.5.2 线性阀PWM控制电路 23
§2.5.3 充气PUMP控制电路 24
§2.5.4 按键电路 24
第三章 软件系统流程以及程序的设计 25
§3.1 单片机主程序流程图 25
§3.2 处理模块 25
3.3测量模块 25
§3.4 信号处理模块 26
§3.5 显示模块 26
§3.6 电源处理模块 27
结论 28
参考文献 29
致谢 30
附录 31
子程序流程： 31
部分参考程序 32
|
