无人监守点滴自动监控系统的设计(附实物图,电路图,仿真图,程序代

无人监守点滴自动监控系统的设计(附实物图,电路图,仿真图,程序代码)(论文13400字)
摘要
在医院中大多数需要静脉输液这一治疗过程，然而传统的输液过程中存在着各种弊端，输液经常容易异常，需要陪同等不必要的麻烦。为此研究设计了无人监守点滴自动监控系统来处理这一难题。此次的设计主要任务要做到点滴速度的监测与控制，能检测到液体的滴速并控制滴速，等到液面低于警戒值时报警器响起，当药液滴完报警器发出警报。这一效果通过红外对管感测某一指定液位，当检测到的液位高于时，用电机模拟点滴滴速，电机以正常速度运转，反则低于时，速度减半，没有液体了电机就停止运转。护士站的显示屏需要实时显示滴速以及病房的温湿度，报警时得显示房间号，两个房间分别有监控系统，病房与护士站之间用RS485通信。在这个设计中，为了方便及时提供病人的需要，病人也可以按按钮通知护士。
在总体系统研究中，在确保系统的准确度和稳定性的条件下，实现了对课题的效果，为了使设计实用又可靠，需对设计做优化。
关键词：电机  滴速  温湿度  报警  监控

论文的主要研究内容及章节安排
本论文主要研究在没人看守的状况下，病人打点滴液滴速度能够自动调整，点滴结束给出报警提醒。如果病人需要能及时通知医护人员，并且护士站要实时显示病房的温湿度和滴速情况，达成护士站和各病房之间的通信。其主要章节安排如下：
第一章主要介绍无人坚守点滴自动监控系统这一设计的研究背景及意义，国内与国外新型输液液位及滴速的检测技术的近况以及课题主要设计的内容。
第二章聚集介绍硬件部分设计。主要进行对需求的分析，总体硬件结构的设计，包括对器件的选型和核心部分电路的介绍。
第三章重心说明软件部分设计。先介绍系统的主要流程，再分别介绍各部分电路软件的算法与实现。
第四章介绍系统的实现，例如仿真的实现及实物的实现。
第五章为总结与展望。

2.系统的硬件设计
2.1需求分析
本设计液滴的滴速和液位的检测采用红外对管，红外对管发出红外光线，利用红外光是否被挡住，从而来检测是否有液体，当无液体时报警。液滴的滴速我采用电机的转动来进行模拟。正常转速代表液滴滴速正常，当输液到一半时，电机速度减半，表示滴速减慢。病人有需求按键报警，护士站显示屏显示报警的病房号并实时显示温湿度。

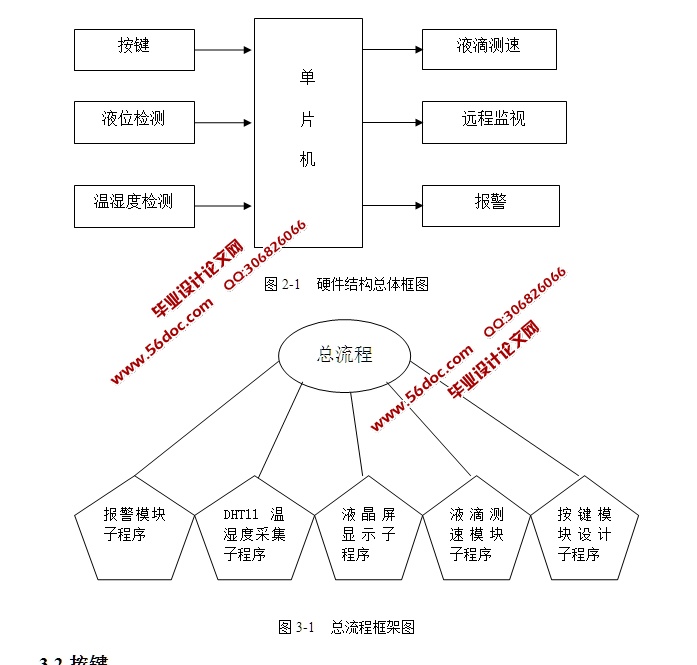

2.2硬件总体设计
本设计为一个运用MCU的无人监守点滴自动监控系统。由以下几个部分组成：51单片机系列STC89C52、显示屏LCD1602、红外对管传感器、温湿度传感器DHT11、按键、蜂鸣器等。


目   录
1.绪论    1
1.1课题研究的背景及意义    1
1.2课题的国内外研究现状    1
1.2.1国内现状    1
1.2.2国外现状    2
1.3论文的主要研究内容及章节安排    3
2.系统的硬件设计    4
2.1需求分析    4
2.2硬件总体设计    4
2.2.1单片机最小系统电路    4
2.2.2通信模块    7
2.2.3 红外对管测液位和液体剩余    7
2.2.4 温湿度传感器模块    8
2.2.5 电机驱动电路    10
2.2.6 LCD 液晶显示器模块    10
2.2.7 报警模块    12
2.3本章小结    12
3.系统的软件设计    13
3.1主程序    13
3.2按键    14
3.3温湿度设计    14
3.4液滴测速程序设计    15
3.5 RS485通信程序设计    16
3.6本章小结    16
4.系统的实现    17

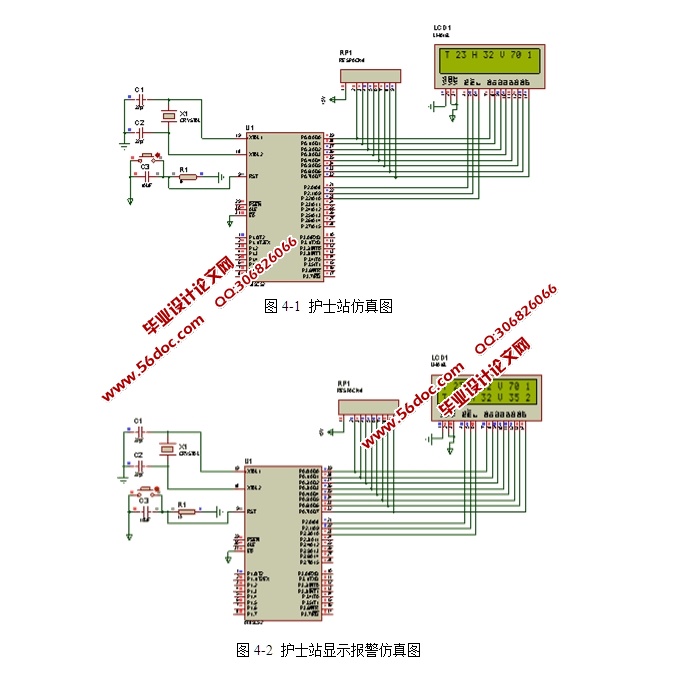

4.1仿真的实现    17
4.2实物的实现    18
4.3本章小结    20
5.总结与展望    21
5.1总结    21
5.2展望    21
参考文献    23
致谢    24
附录一 电路图    25
附录二 程序    26
1.护士站程序    26
2.病房程序    33
