摘要
本次设计的题目是智能化医疗诊断系统的设计，本文利用STC89C51单片机对环境温度进行实时的采集，然后通过LCD1602液晶显示模块实时的显示温度，同时通过外置的独立按键进行温度上限和温度下限的实时设定，在采集了温度之后进行实时的比较，如果超过设定的温度上限值或者低于设定的温度下限值，就通过蜂鸣器和LED灯进行组合报警提示。
在本次设计中，主要用到了STC89C51单片机，DS18B20集成温度传感器，LCD1602液晶显示模块，独立按键调节，蜂蜜器和LED组合报警模块。进过前期的大量设计和中期的软件仿真。从整体的系统设计到分块的软件和硬件设计，采用分块独立设计，后期整合的方式进行。保证了系统设计的高效和可靠性。在大量的测试和实际的软件仿真测试之后得出结论。本文所采用的硬件和软件设计方式是正确可靠的。能够实现我们最初的目的，实时显示温度并在超过温度设定值的时候进行报警。

关键词：单片机，DS18B20，温度采集，液晶显示

本次设计的内容和任务

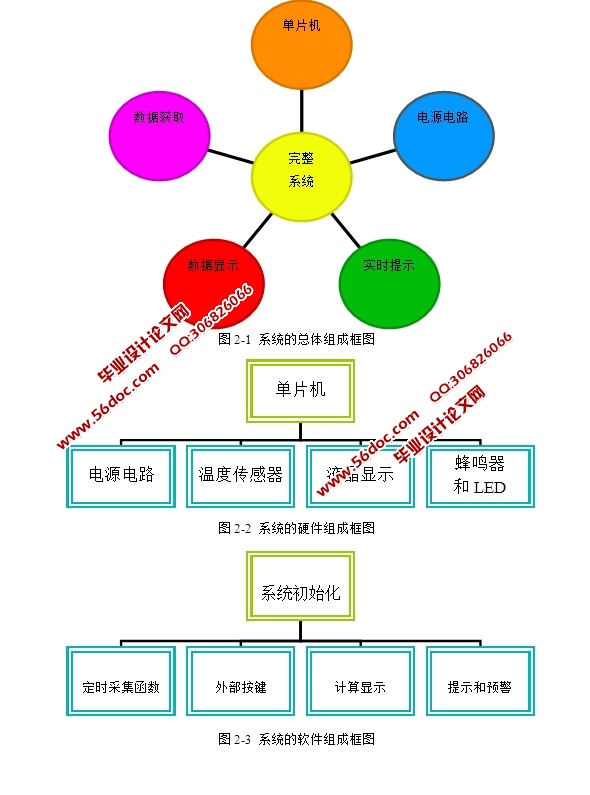

本次设计的主要内容：总体方案的设计和确定，硬件部分的设计，软件部分的设计，仿真电路的设计。通过几个方面来完成本次需要达到的设计目的：完成一个基于51单片机的额温度显示和报警系统。系统的设计任务框图如图1-1所示：

系统理论分析
在我们进行系统的硬件，软件和仿真设计之前，我们需要首先进行整个系统的理论分析，只有在理论分析可行之后。我们才可以开始具体的设计方案的执行过程。

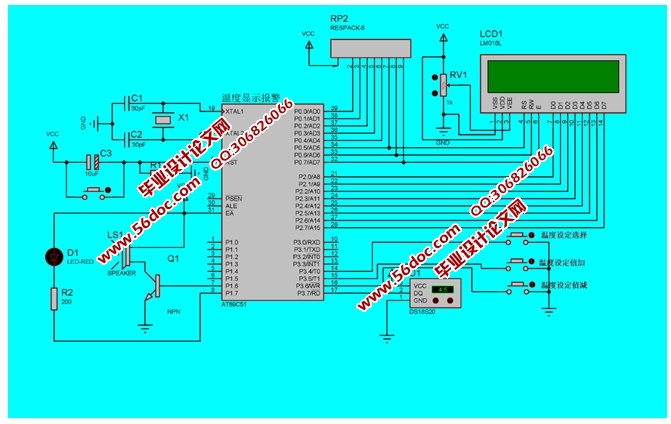

首先我们需要明确我们设计需要达到的目的是：使用STC89C51单片机作为系统的采集和控制中枢部分。利用DS18B20作为环境温度传感器，将环境温度转换为数字信号，然后单片机对数据进行读取，计数出实时的环境温度。然后将数据发送给显示模块LCD1602进行温度的实时显示。通过外置的3个独立按键。可以设定一个温度上限报警值和一个温度下限报警值。只要我们的系统采集的数据不在我们设定的范围内。单片机就会启动蜂鸣器和LED灯进行报警。这其中。DS18B20作为集成的温度传感器，在读取上采用的是总线操作模式。而显示器件和蜂鸣器以及LED和独立按键都是简单的I/O操作就可以完成。经过上面的理论分析，我将本次设计分为了以下几个方面来实现：
1、单片机系统的使用。
2、DS18B20的数据读取。
3、LCD1602液晶显示模块的操作。
4、普通I/O口的读取操作。
5、系统电源设计。
6、仿真系统设计。

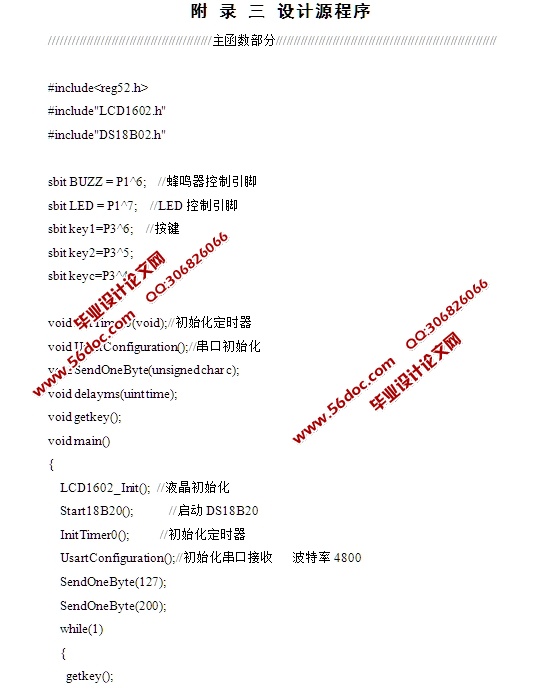

在以上几个方面存在着先后的顺序，我们应该是先进行了仿真设计，然后进行各个模块的程序设计，在仿真中进行模块程序的仿真，在通过仿真之后。我们再进行模块的硬件设计工作。
