电子万年历的设计(AT89S52单片机)(附仿真程序,电路图)

电子万年历的设计(AT89S52单片机)(附仿真程序,电路图)(论文7000字,仿真程序)
本电路是由AT89S52单片机为控制核心，具有在线编程功能，低功耗，能在3V超低压工作；时钟电路由DS1302提供，它是一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.5V～5.5V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31*8的用于临时性存放数据的RAM寄存器。可产生年、月、日、周日、时、分、秒，具有使用寿命长，精度高和低功耗等特点，同时具有掉电自动保存功能；温度的采集由DS18B20构成；显示部份由２１个数码管，74ls138、74ls47译码器构成。使用动态扫描显示方式对数字的显示。

对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。该电路采用AT89S52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。
综上所述此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。


目录
一、设计要求与方案论证 ………………………………………………………………………4
1.1 设计要求 ……………………………………………………………………………………4
1.2 系统基本方案选择和论证 …………………………………………………………………4
1.2.1单片机芯片的选择方案和论证 …………………………………………………………4
1.2.2 显示模块选择方案和论证 ………………………………………………………………4
1.2.3 时钟芯片的选择方案和论证 ……………………………………………………………4
1.2.4 温度传感器的选择方案与论证 …………………………………………………………5
二.系统的硬件设计与实现………………………………………………………………………5
2.1 电路设计框图 ………………………………………………………………………………5
2.2 系统硬件概述 ………………………………………………………………………………5
2.3 主要单元电路的设计 ………………………………………………………………………6
2.3.1单片机主控制模块的设计 ………………………………………………………………6
2.3.2时钟电路模块的设计 ……………………………………………………………………6
2.3.3温度采集模块设计 ………………………………………………………………………7
2.3.4 电路原理及说明 …………………………………………………………………………7
2.3.5显示模块的设计 …………………………………………………………………………8
三、系统的软件设计 ……………………………………………………………………………9
3.1程序流程框图 ………………………………………………………………………………9
3.2 子程序的设计 ………………………………………………………………………………9
3.2.1 DS18B20温度子程序 ……………………………………………………………………9
3.2.2 读、写DS1302子程序 …………………………………………………………………10
四. 指标测………………………………………………………………………………………11
4.1 测试仪器……………………………………………………………………………………11
4.2硬件测试……………………………………………………………………………………11
4.3软件测试……………………………………………………………………………………11
4.４测试结果分析与结论………………………………………………………………………12
4.4.1 测试结果分析……………………………………………………………………………12
4.4.2 测试结论…………………………………………………………………………………12
五、作品总结……………………………………………………………………………………12
六、致谢词………………………………………………………………………………………12
参考文献…………………………………………………………………………………………13

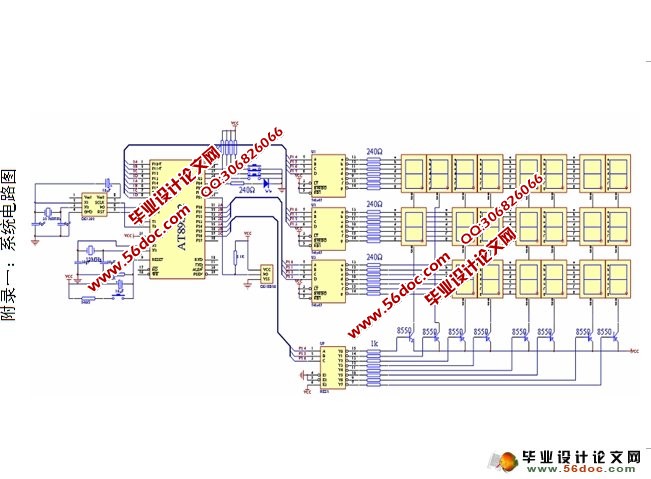

附录一：系统电路图……………………………………………………………………………14

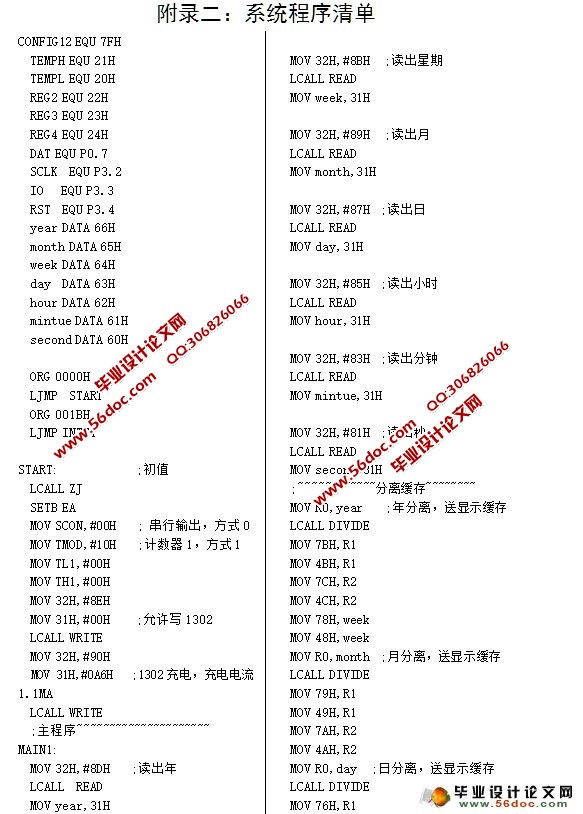

附录二：系统程序清单…………………………………………………………………………15

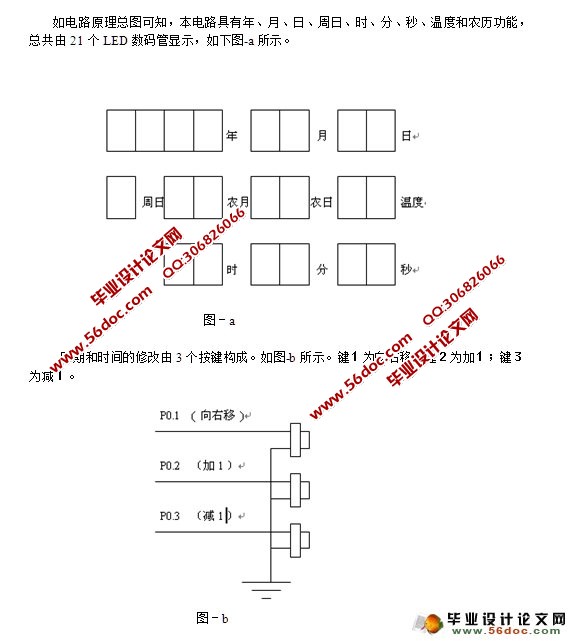

附录三：系统使用说明书………………………………………………………………………40
