基于单片机的智能饮水机的设计(论文18000字)
摘要
现在的饮水机基本上都有一些相同的功能。比如我们经常用到的加热、保温。但是，现在随着人们的生活水平的提高，因此，人们对所使用的饮水机的要求也更加的苛求，为了满足人们的徐去呀，很多的制造厂家不断地推出一些列的新型功能的饮水机。而本设计就是针对人们高要求的条件下，设计出的一款新型饮水机， 设计的饮水机的主要功能是在温度达到100℃时沸腾，并能在0℃～100℃之间以5℃为最小温差进行温度设定。从而得到任意想要的水温。非常人性化，它还具有过热保护及防干烧功能等。
随着计算机技术的发展，单片机技术已成为计算机技术中的一个独特的分支，单片机的应用领域也越来越广泛，特别是在工业控制和仪器仪表智能化中扮演着极其重要的角色。过去经常采用模拟电路、数字电路实现的电路系统，现在相当大一部分可以用单片机予以实现，传统的电路设计方法已演变成软件和硬件相结合的设计方法。在实际应用中，单片机经常要与各种传感器相结合组成一定的应用系统，以实现系统的自动检测与控制。本文所设计的智能饮水机就是单片机结合传感器的一个简单应用。该系统设计综合单片机以及电子技术理论，从生活实际出发，完善了饮水机的功能。整个设计系统实现三个功能，即加热、对温度上下限的控制和定时加热。与传统的饮水机相比，由于采用了自动检测和控制的电子设计技术，可较好地实现对水温的测量和控制，具有较广泛的应用前景。
关键字: 智能饮水机 单片机 温度采集 功能设定
ABSTRACT
At present, most families use of water dispenser are only some basic functionality. For example the heating, insulation. However, as people's material life rise ceaselessly, the performance requirements of water machine to improve continuously. In order to meet the people to the performance requirements of water machine. This topic research intelligent water machine control system. Its main function is the temperature to 100 ℃ in boiling, and can at 0 ℃ ~ 100 ℃ to 5 ℃ between minimum temperature difference in temperature setting. To get a random want water temperature. Very human, it also has overheating protection and prevent dry heating function, etc.
With the development of computer technology, microcontroller technology has become one of the computer technology branch of the unique, the application field of single chip microcomputer more and more widely, especially in industrial control and intelligent instrument plays a very important role. In the past often use the analog circuit, the realization of digital circuit circuit system, now a great part of by single chip can be realized, the traditional circuit design method has evolved into the software and hardware of combining the design method. In practical applications, single chip microcomputer to various sensors and often combined with certain application system composition, in order to realize the automatic test and control system. The design of the single chip microcomputer intelligent water dispenser is combined with a simple application of the sensor. The system design integrated SCM and electronic technology theory, from life to the actual conditions, perfect the function of water machine. The whole design system realize three functions, namely, the temperature of heating of the lower limit control and timing heating. Compared with the traditional water dispenser, because used to be automatic detection and control of electronic design technology, can be achieved for water temperature measurement and control, and has a broad prospect of application.
Key Words: Single chip microcomputer intelligent water machine temperature gathering function setting
目 录
摘要 I
ABSTRACT II
目 录 IV
第1章 绪 论 1
1.1引言 1
1.2 研究意义 1
1.3 研究现状 2
1.4 智能饮水机的主体功能 3
1.5 本次设计的工作 4
第二章 系统方案 5
2.1 方案选择 5

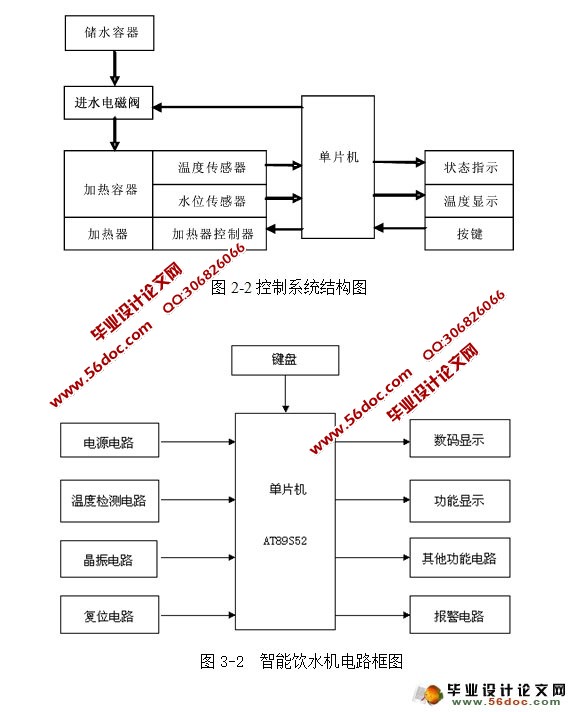

2.2 系统框图 6
2.3 元器件选择 6
2.4 温度传感的选择及系统设计 7
第三章 系统硬件设计 10
3.1 检测模块 10
3.2 单片机及电路设计 10
3.2.1 概念分析 10
3.2.2 单片机的种类 12
3.2.3 单片机的引脚介绍 12
3.3各模块的电路设计 15
3.3.1 智能饮水机的总体设计 15
3.3.2 时钟电路 17
3.3.3 复位电路 17
3.3.4 显示模块 18
3.3.5 按键模块 19
1、键盘电路及其说明 20
2、键盘功能说明 20
3、键盘的机械抖动 21
3.3.6 报警模块 21
第四章 软件设计 22
4.1 主程序设计 23
4.2 子程序 26
4.2.1 按键处理子程序 26
4.2.2 温度检测子程序 27
4.2.3 A/D转换子程序 28
4.2.4 键盘子程序 29
4.2.5 控制子程序 29
4.2.6 显示子程序 31
第五章 系统仿真 32
5.1 protus简介 33
5.2 仿真电路 33
5.2.1 电路的组成 33
5.2.2 电路系统框图 34
结 论 36
参考文献 37
|
