基于DS18B20的多点温度检测系统设计

来源:wenku7.com  资料编号:WK713965 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713965
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于DS18B20的多点温度检测系统设计(论文9500字)
DS18B20是一种可组网的高精度数字式温度传感器,由于其具有单总线的独特优点,可以使用户轻松地组建起传感器网络,并可使多点温度测量电路变得简单、可靠。本文结合实际使用经验,介绍了DS18B20数字温度传感器在单片机下的硬件连接及软件编程,并给出了软件流程图。
该系统由上位机和下位机两大部分组成。下位机实现温度的检测并提供标准RS232通信接口,芯片使用了ATMEL公司的AT89C51单片机和DALLAS公司的DS18B20数字温度传感器。上位机部分使用了通用PC。该系统可应用于仓库测温、楼宇空调控制和生产过程监控等领域。
关键字:温度测量;单总线;数字温度传感器;单片机


基于DS18B20的多点温度检测系统设计


目  录
摘要    ………………………………………………………………3
Abstract     …………………………………………………………4
第一章 绪 论  ……………………………………………………5
§1.1 系统背景     ………………………………………………………………5
§1.2 系统概述   …………………………………………………………………5
第二章 方案论证     ………………………………………………6
§2.1 传感器部分     ………………………………………………………………6
§2.2主控制部分   ………………………………………………………………7
§2.3  系统方案     ………………………………………………………………7
第三章 硬件电路设计  …………………………………………    8
§3.1 电源以及看门狗电路    ………………………………………………………8
§3.2键盘以及显示电路    ………………………………………………………10
§3.2温度测试电路   ……………………………………………………………12
§3.3 串口通讯电路  ……………………………………………………………16
§3.4 整体电路  …………………………………………………………………17
第四章    软件设计    ………………………………………………17
§4.1 概述      ………………………………………………………………………17
§4.2 主程序方案     ………………………………………………………………17
§4.3 各模块子程序设计…………………………………………………………19
第五章    系统调试    ………………………………………………21
§5.1 分步调试     ………………………………………………………………21
§5.2 统一调试     ………………………………………………………………21
结束语   …………………………………………………………22
参考文献   ………………………………………………………23
附录一:软件流程图  ……………………………………………25

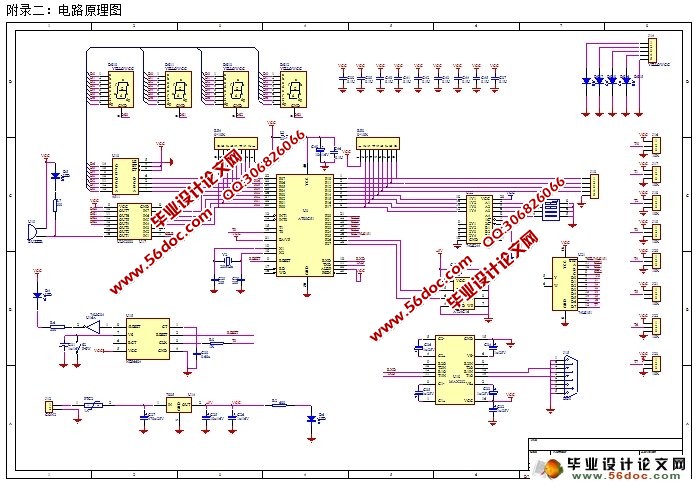

附录二:电路原理图 ……………………………………………26
致谢 ………………………………………………………………30
